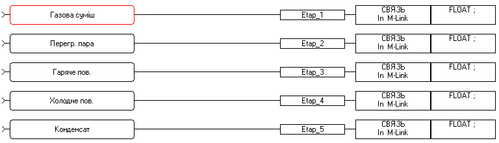

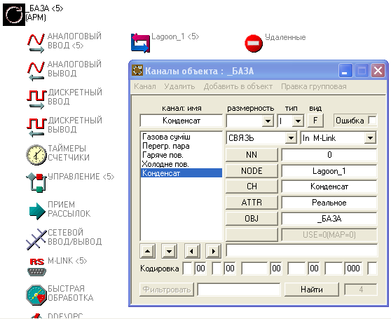

Вигляд бази каналів

5.2 Проектовання каналів

Розробка складних алгоритмів обробки інформації і керування в рамках ТМ здійснюється за допомогою мови функціональних блоків ( ТехноFBD ), яка реалізує міжнародний стандарт програмування контролерів МЭК-1131. Мова функціональних блоків є мовою візуального програмування, програма в якій розробляється шляхом розміщення стандартних чи розроблених користувачем функціональних блоків в полі редагування, настройка їх входів і виходів і зв’язків між ними в діаграму, яка реалізує бажані функцію обробки чи керування.

5.3 FBD-програми симуляції відкриття – закриття клапанів виконавчих механізмів

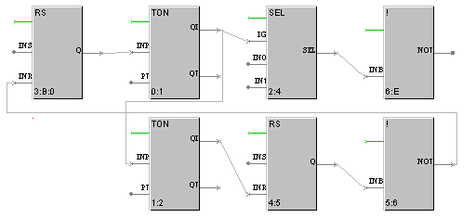

FBD-програма відкриття – закриття клапанів регулюючих органів подачі газової суміші і виходу збідненої газової суміші. .

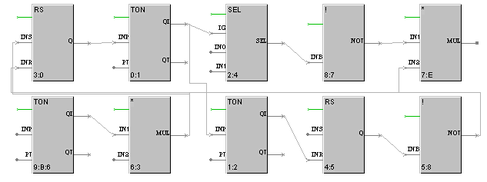

FBD-програма відкриття – закриття клапанів виконавчих механізмів:

• подачі перегрітої пари і виходу паро - газової суміші;

• подачі гарячого повітря і виходу повітря в атмосферу;

• подача холодного повітря і виходу повітря в атмосферу;

• вихід конденсату.

6. Розробка переліку задач АСКТП, способу їхньої реалізації і схеми

взаємодії цих задач

Задачі АСКТП які були поставлені, в даному проекті це регулювання почергового включення і виключення подачі потрібного компонента для виконання процесу адсорбції FBD - програми (показано вище), а також в редакторі представлення даних ТМ в якому створюється людино-машинний інтерфейс для автоматизованих робочих місць операторів і технологічного персоналу АСК ТП. Тут розроблена графічна частина проекту системи керування яка включає динамічну мнемосхему об’єкту керування, окремі вікна візуалізації параметрів технологічного процесу, керування клапанами.

Динамічна мнемосхема об’єкта керування з основними параметрами технологічного процесу представлена далі:

Динамічна мнемосхема об’єкта керування.

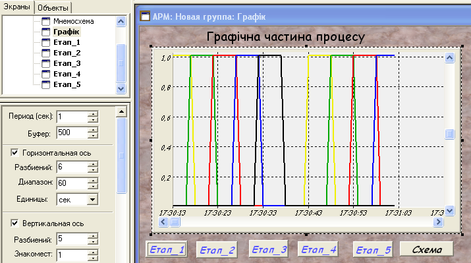

На інших малюнках представлені екрани з редактора представлення даних на яких зображені графіки технологічного процесу поетапно, а саме: операція адсорбції ,операція десорбції, операція сушки адсорбенту,операція охолодження адсорбенту,операція зливу конденсанта..

Екран регулювання відкриття – закриття клапанів регулюючих органів

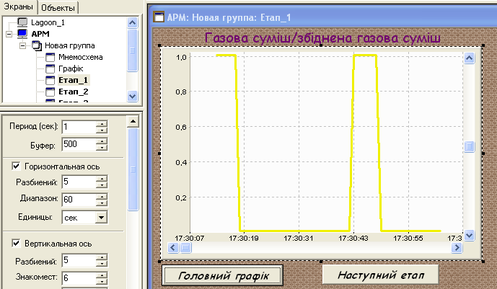

Екран регулювання відкриття – закриття клапанів регулюючих органів при операції адсорбції

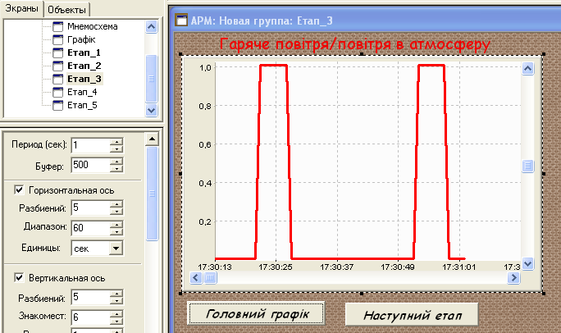

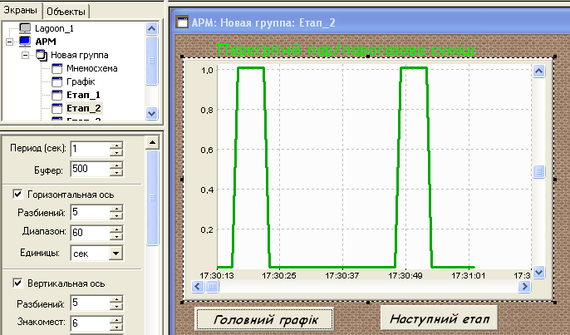

Екран регулювання відкриття – закриття клапанів регулюючих органів при операції десорбції

Екран регулювання відкриття – закриття клапанів регулюючих органів при операції сушки адсорбера

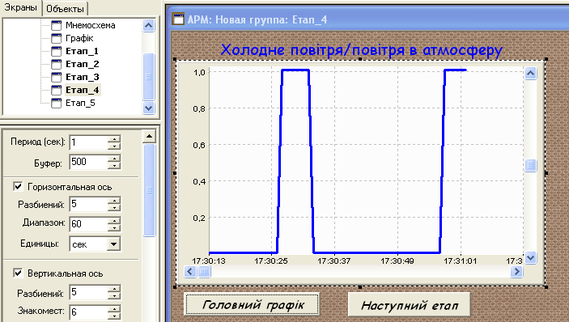

Екран регулювання відкриття – закриття клапанів регулюючих органів при операції охолодження адсорбента

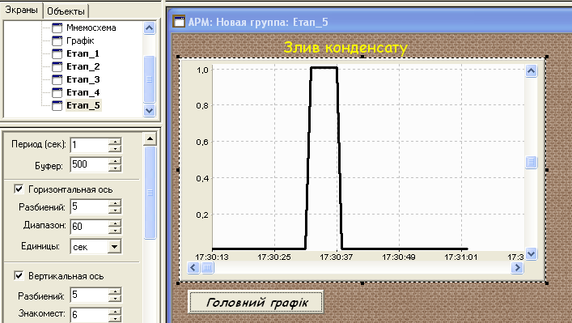

Екран регулювання відкриття – закриття клапану регулюючого органу при операції зливу конденсата

Висновок

Розроблений проект АСКТП відстоювання в SCADA системі Trace Mode дає змогу повністю автоматизувати процес відстоювання рідин що мають грубодисперсні домішки, даний проект може використовуватись на станціях очистки стічних вод, на очисних спорудах заводів. Проект розроблений в SCADA системі Trace Mode дає змогу постійно слідкувати за процесом відстоювання при необхідності швидко вносити зміни, коригувати параметри. З економічної точки зору використання запропонованих мікропроцесорних систем є доцільним, з погляду на їх дешевизну, надійність і простоту в використанні.
