После чего нажмите кнопку "Мастер диаграмм" и следуйте инструкциям мастера.

Создание стандартной диаграммы за один шаг

Типом диаграммы, использующимся по умолчанию в Microsoft Excel, является гистограмма.

• Для создания листа диаграммы, использующего стандартный тип диаграммы, выделите необходимые данные и нажмите клавишу F11.

• Для создания внедренной диаграммы, использующей стандартный тип диаграммы, выделите необходимые данные, а затем нажмите кнопку "Создать диаграмму текущего типа". Если кнопка "Создать диаграмму текущего типа" отсутствует, добавьте ее на панель инструментов.

Лист диаграммы

Лист книги, содержащий только диаграмму. Листы диаграммы связаны с данными таблиц и обновляются при изменений данных в таблице.

Создание диаграммы для сводной таблицы

Для того, чтобы создать диаграмму для сводной таблицы нужно на панели инструментов "Сводные таблицы" выбрать команду "Выделить" в меню "Сводная таблица". При этом нужно проверить, что кнопка "Разрешить выделение" не нажата.

После этого удалите любые промежуточные итоги из сводной таблицы.

Выделите сводную таблицу целиком, в том числе поля столбцов и строк. Не выделяйте общие итоги или поля страниц. Чтобы выделить первую строку и столбец сводной таблицы, начните выделение с правого нижнего угла области данных.

Нажмите кнопку "Мастер диаграмм" и следуйте инструкциям мастера диаграмм.

Примечания

• При скрытии, отображении или упорядочении полей сводной таблицы соответствующим образом изменяется диаграмма. Кроме того, если в сводной таблице содержатся поля страниц, при выборе другой страницы диаграмма также изменится.

• Чтобы сохранить и распечатать диаграммы для всех полей страниц сводной таблицы, нажмите кнопку "Показать страницы" на панели инструментов "Сводные таблицы". Каждая страница отобразится на отдельном листе. После этого для каждой страницы можно построить диаграмму.

• Если в текущей сводной таблице используются внешние источники данных и с помощью Microsoft Query добавляются или удаляются поля внешних данных, следует обновить сводную таблицу; в противном случае диаграмма не изменится.

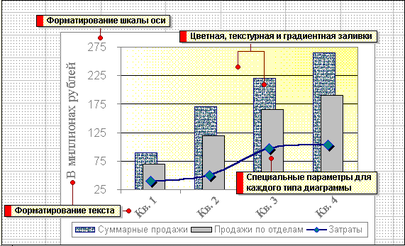

Форматирование диаграмм

Форматирование шкалы оси

M icrosoft Excel предоставляет возможность выбрать диапазон выводимых на экран значений на оси значений, а так же возможность изменять интервалы между значениями вдоль оси. В данном примере ось диаграммы начинается не с 0 (нуля), а выводит диапазон значений от 25 до 275. Также можно указать, должны ли на оси присутствовать отметки. Изменять цифровые ряды в диаграмме можно, так же как и на листе. Для применения наиболее часто используемых форматов рядов выберите метку оси или данных, содержащую числовой ряд, который необходимо изменить, а затем путем переключения кнопок на панели инструментов. Форматирование выберите требуемый формат (денежный, процентный или формат с разделителем групп разрядов).

Изменять цвета, границы и заливку в маркерах

Microsoft Excel обеспечивает возможность изменять цвета, границы и заливку в маркерах данных, областях диаграмм, областях построения и в других элементах диаграммы.

Для использования заливки, например, текста или рисунка, выберите необходимый элемент диаграммы, затем стрелку рядом с командой Цвет заливки, а потом выполните команду Узор заливки. Далее необходимо выбрать параметры, которые должны использоваться во вкладках Градиент, Структура, Образец и Рисунок.

Специальные параметры для каждого типа диаграмм

В различных типах диаграмм имеются особые строки, панели, маркеры данных и другие параметры. Например, для столбца и для гистограммы можно добиться эффекта наслоения путем изменения свойства перекрытия для рядов данных. Восновном примере за каждым маркером на графике, имеющем форму ромба, есть тень и используются плавные линии.

Линии связывают ряды данных в гистограммах.

Для форматирования рядов данных выделите необходимый ряд, затем в меню Формат выберите команду ряды данных, после чего во вкладках Узоры и Параметры укажите требуемые параметры.

Форматирование текста

Текст в диаграмме форматируется также как и любой другой текст. Выберите необходимый текст, а затем посредством переключения кнопок на панели инструментов Форматирование измените шрифт, размер, цвет.

Чтобы повернуть текст на 45 градусов вверх или вниз, выберите команду "Текст снизу вверх" или "Текст сверху вниз" на панели инструментов "Диаграммы".

Контрольные вопросы и задание.

1. Как добавить диаграмму в документ Word или Excel?

1. Какии виды диаграмм существуют?

1. Как изменить данные в уже созданной диаграмме?

1. Необходимо вставить кольцевую дигамму в документ, а потом нужно изменить её заголовок, раскраску элементов, а потом и вид диаграммы на "областной".
