Рис. 2.3. Виды профилей нарезов:

1 — прямоугольный; 2 — трапециевидный; 3 — сегментный

В последнее время большой интерес вызывают стволы с особым видом нарезки, так называемые полигональные стволы, канал которых представляет собой закрученную вдоль продольной оси многоугольную призму, а его поперечное сечение, соответственно, правильный многоугольник. Считается, что такие стволы обеспечивают меньшее рассеивание и обладают большей «живучестью» то есть более долговечны. В настоящее время полигональный ствол имеет израильский пистолет «Desert Eagle» (Пустынный Орел).

2.2 Калибр и запирающее устройство

Одной из главных характеристик оружия является его калибр.

Калибры оружия и способы их измерения сложились исторически и отличаются большим разнообразием. В России и некоторых странах калибром нарезного оружия называется внутренний диаметр канала ствола, измеренный по полям нарезов. При четном количестве нарезов этот диаметр совпадает с расстоянием между противоположными полями нарезов.

По другой системе, принятой в ряде европейских стран, калибр измеряется между противолежащими нарезами. Поэтому одинаковое обозначение калибра может быть у оружия с фактически разным диаметром канала ствола. Так, отечественный пистолет Макарова и немецкий пистолет Борхарда-Люгера образца1908 года «Парабеллум» имеют одинаковое обозначение калибра – 9 мм, но разный диаметр канала ствола. У пистолета Макарова диаметр канала ствола по нарезам равен 9,2 мм, а у «Парабеллума» - 9 мм.

Калибр может определяться либо в миллиметрах, либо в дюймах. При измерении калибра в дюймах его значение приводится либо в десятых долях дюйма (царская Россия), либо в сотых долях (США), либо в тысячных (Великобритания).

Для перевода значения калибра из одной системы в другую надо помнить, что 1 дюйм равен 25,4 мм. Кроме того, нужно учитывать, что десятая часть дюйма называется линией, сотая – точкой. Таким образом, 1 дюйм = 10 линиям = 100 точкам.

Исходя из этого, легко можно разобраться в любой системе обозначения калибров и переводить эти обозначения из одной системы в другую. Так, Кольт 45 калибра (45 точек) в метрической системе измерения имеет калибр 25,4х0,45=11,43 мм.

Канал ствола гладкоствольного оружия по конструкции во многом аналогичен рассмотренной выше для нарезного. Имеется патронник для размещения и фиксации патронов, снарядный вход (переходный конус) с плавными, округлыми очертаниями. Участок канала ствола от снарядного входа до дульного среза делают или целиком цилиндрическим, или чаще с дульными устройствами, предназначенными для уменьшения или увеличения рассеивания дроби.

Калибр гладкоствольного оружия обозначают по четному числу круглых (шарообразных) пуль, отливаемых из одного английского торгового фунта свинца (453,6 г.) и имеющих диаметр, равный диаметру канала ствола, в 220 мм от его казенного среза.

Исходя из этого определения, следует, что ружье 12 калибра будет иметь больший диаметр канала ствола, чем ружье 16 калибра.

Если выразить диаметр канала ствола ружей отечественного производства различного калибра в метрической системе измерения, то⁰:

12 калибру соответствует 18,2 - 18,75мм;

16 калибру - 17,0 - 17,25мм;

20 калибру - 15,5 - 15,75мм;

28 калибру - 14,0 - 14,25мм;

32 калибру - 12,5 - 12,75мм.

Эти соотношения приведены для ружей, патронник которых рассчитан под бумажную или пластмассовую гильзу. Каналы стволов под металлическую гильзу имеют больший диаметр.

Другим основным конструктивным элементом огнестрельного оружия является запирающее устройство. Запирание канала ствола огнестрельного оружия со стороны его казенного среза - обязательное условие производства выстрела.

У револьверов запирающим устройством является задняя часть рамки (рис. 4) или, как в револьвере Нагана, специальная деталь – казенник.

Рис. 4. Запирание канала ствола у револьверов:

1 - задняя часть рамки, 2 - барабан

2.3 Ударные механизмы и спусковые механизмы

Механические воспламеняющие устройства (согласно ГОСТу у стрелкового оружия они называются ударными механизмами). Создание механических воспламеняющих устройств объективно стало возможным после изобретения воспламеняющих составов (получивших название инициирующих), чувствительных к механическому воздействию – удару.

Первый замок, где воспламенение происходило от удара курка по инициирующему составу, был запатентован в 1807 году. В качестве инициирующего вещества использовалась гремучая ртуть. Примерно в то же время появились и первые капсюли – лепешки инициирующего состава, помещенные между двумя вощеными бумажками, предохраняющими его от сырости.

К настоящему времени сложились четыре основных конструктивных типа ударных механизмов (рис. 5)⁰:

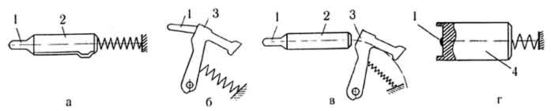

Рис. 5. Конструктивные типы ударных механизмов:

а — ударниковый; б — курковый; в — курково-ударниковый; г — затворный (1 — боек, 2 — ударник, 3 — курок, 4 — затвор)

Ударниковый. Удар по капсюлю наносится ударником, представляющим собой продольно-скользящий стержень, расположенный в специальном канале внутри затвора. Передняя часть ударника называется бойком («Парабеллум», ТК, Браунинг образца 1906, 1910 гг.).

Курковый. Удар по капсюлю наносится курком, вращающимся вокруг оси перпендикулярной каналу ствола, на котором жестко или подвижно закреплен ударник. Например, револьвер Нагана, некоторые модели охотничьих ружей, в основном с внутренним курком. Курки могут быть возвратные (инерционного действия), которые после удара по капсюлю отходят назад и встают на предохранительный взвод, а также невозвратные, остающиеся в крайнем переднем положении после удара.

Курково-ударниковый. Курок и ударник раздельно включены в конструкцию оружия. Капсюль разбивается ударником, на который воздействует курок. Это наиболее распространенная конструкция ударного механизма. Курок может располагаться открыто (ПМ, Вальтеры, Беретта) или скрыто (Браунинг образца 1903г., АКМ, СВД и др.).

Затворный. Боек выполнен в виде выступа на патронном упоре затвора. Капсюль разбивается в момент запирания канала ствола. Такая схема характерна для пистолетов-пулеметов (ППШ, ППС, Узи, ПП-90 и т.д.)

Спусковой механизм огнестрельного оружия в общем случае обеспечивает управление началом и окончанием стрельбы.

Спусковой и ударный механизм функционируют в тесном взаимодействии, поэтому эти механизмы часто рассматривают как единый и называют ударно-спусковым механизмом (УСМ).

Спусковые механизмы, которые обеспечивают только спуск предварительно взведенного курка с боевого взвода, получили название механизмов одинарного действия. Спусковые механизмы, обеспечивающие кроме этого и взведение курка при нажатии на спусковой крючок (самовзвод), называются спусковыми механизмами двойного действия. При этом отдельные модели оружия и часто самодельное оружие допускают только стрельбу самовзводом.

Основными деталями спускового механизма являются: спусковой крючок, спусковая тяга, шептало.

В автоматическом оружии для осуществления режима одиночного огня спусковой механизм включает в себя так называемый механизм разобщения.

Механизм разобщения делает возможным постановку и удержание курка или ударника на боевом взводе при нажатом спусковом крючке в процессе перезаряжания оружия. Это достигается:

1. Рассоединением спускового крючка или спусковой тяги с шепталом (рис. 6.) при движении затвора назад (практически все автоматические пистолеты, СВД и др.).

2. Перехватом курка в его заднем положении шепталом одиночного огня (семейство АК, РПК и А-91).

Рис. 6. Устройство спускового механизма автоматического оружия:

1 — спусковой крючок; 2 — пружина разобщителя, 3 — шептало; 4 — боевая пружина; 5 — курок; 6 — ударник; 7 — затвор; 8 — разобщитель

Для нового выстрела после перезаряжания необходимо отпустить спусковой крючок, тем самым восстановив цепочку: спусковой крючок — шептало, и вновь нажать на него.

Величина усилия прилагаемого к спусковому крючку для производства выстрела нормируется для каждой модели оружия и должна находиться в определенных пределах. Например, у револьвера Нагана 3,6 - 5кг, у ТТ 2 - 5кг, у АКМ 1,5 - 2,5кг и т.д.

2.4 Механизм извлечения и удаления гильз

Механизм извлечения и удаления гильз служит для извлечения стреляных гильз или патрона из патронника и удаления их из оружия.

Полное удаление стреляных гильз из оружия называется – эжекция. Неполное удаление гильз, а только вытягивание их из патронника – экстракция. При экстракции стреляная гильза окончательно удаляется вручную.

В оружии с продольно-скользящим затвором механизм удаления гильз состоит из выбрасывателя, размещенного на затворе, и отражателя, расположенного на неподвижной части оружия. Выбрасыватель имеет зацеп (зуб), который заскакивает за фланец гильзы при досылании патрона в патронник и в дальнейшем удерживает ее при движении затвора назад. Различают следующие типы выбрасывателей:

1. Одноплечий (пружинный, гнетковый) – рис. 7.

2. Двуплечий – рис. 8.

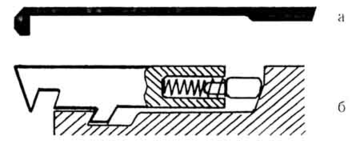

Рис. 7. Конструкции одноплечего выбрасывателя:

а — пружинный; б — гнетковый

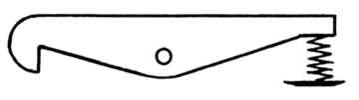

Рис. 8. Конструкция двуплечего выбрасывателя

Удаление гильзы из оружия происходит при ее ударе во время движения затвора назад об отражатель, в результате чего гильза приобретает вращательное движение и выбрасывается через гильзоотводное окно. Направление выброса гильзы определяется взаимным расположением зацепа выбрасывателя и отражателя.

Отражатели конструктивно выполняются в различных вариантах, например, как⁰:

1. Элемент рамки (Кольт Ml911);

2. Выступающая часть какой-либо другой детали (затворной задержки — в ПМ, АПС, Вальтер ПП, ППК др.);

3. Отдельная подпружиненная или подъемная деталь (Вальтер П-38, «Парабеллум»).

4. Иногда функцию отражателя выполняет боек (ТК, Браунинг образца 1906 г.).

В отечественных охотничьих переламывающихся ружьях стреляные гильзы, как правило, полностью не удаляются, а лишь вытягиваются из патронника с помощью специальной подвижной детали – экстрактора. Однако в некоторых моделях таких ружей возможна и эжекция, то есть полное удаление гильз (на это указывает буква «Е» в названии модели, например, ИЖ-18Е).

В револьверах механизм удаления гильз бывает двух типов: с поочередным или одновременным экстрактированием.

При поочередном экстрактировании удаление гильз осуществляется с помощью специального стержня-шомпола, имеющегося на револьвере (Наган).

При одновременном экстрактировании открывается вся задняя поверхность барабана и из камор извлекаются сразу все гильзы с помощью экстрактора особой формы. Такое экстрактирование применяется в револьверах с разъемной рамой (система Смита-Вессона) или с откидывающимся в сторону барабаном (система Кольта).

2.5 Прицелы и предохранители

Приспособления для наводки оружия на цель, называемые прицельными, чаще всего состоят из мушки и целика либо мушки и прицельной планки.

Разделяют постоянные прицелы, когда мушка и целик неподвижны, и переменные прицелы с подвижным, как правило, целиком. Неподвижный прицел с целиком в виде планки с прорезью часто называют – простым открытым.
