Несмотря на то, что в начале 1930-х годов на вооружение Советской армии был принят пистолет ТТ, разработки нового пистолета для военных не прекращались.

Есть версия, что одной из причин было то, что ТТ создавался на основе американского М1911, чем и вызывал раздражение у государственных чиновников советского периода. Советским воинам требовалось абсолютно советское оружие. Поэтому уже в 1938 г. был объявлен конкурс на разработку самозарядного пистолета калибра 7,62-мм. Будущий изобретатель будущего ПМ в конкурсе не участвовал, поскольку был еще студентом. Зато участвовали многие именитые конструкторы того времени: И. И. Раков, С. А. Коровин, П. В. Воеводин, Ф. В. Токарев и другие. Лучшим тогда был признан пистолет Воеводина.

Однако началась война, и следующий конкурс был объявлен только в 1945 г. Новый пистолет должен был иметь калибр 7,65 мм (калибр патрона, соответствующий калибру патрона браунинга) или 9 мм; меньший, чем у ТТ вес, быть более надежным и т. п. На сей раз знаменитых конструкторов потеснил малоизвестный оружейник из Тулы – Н. Ф. Макаров.

Николай Федорович Макаров (1914-1988) родился в г. Сасово Рязанской области. После окончания обучения работал слесарем, а в 1936 г. поступил в Тульский механический институт, который и закончил в 1941 г. За годы Великой отечественной войны прошел путь от сменного мастера до ведущего конструктора на заводе-изготовителе пистолетов-пулеметов Шпагина. По окончании войны Макаров перешел на работу в конструкторское бюро, где и работал до 1974 г.

В то время Ижевский механический завод был единственным заводом в стране, который выпускал пистолеты. Как раз назрел момент для создания нового производства. Согласно приказу Министра Вооружения СССР Устинова от 25 июня 1948 г. на заводе № 622 была выпущена первая партия в 50 пистолетов Макарова, а 29 января 1949 г. было принято решении о запуске производства ПМ на этом предприятии в промышленных масштабах, которое и началось в 1952 г.

Однако при производстве пистолета Макарова промышленники столкнулись с тем, что конструктор изначально хотел свести к минимуму число деталей, что ему в принципе и удалось. ПМ состоит всего из 25 деталей.

Однако, одновременно с этим малое количество деталей стало серьёзным минусом при производстве данного оружия, так как они были многофункциональными и сложными по геометрии. Одна боевая пружина выполняла 7 функций. В итоге брак по отдельным деталям доходил до 85%. На начало 1960-х годов нормой было 30% возврата на ремонт с предъявительских испытаний, в брак уходил каждый пятый магазин. Конструкция ПМ совершенствовалась практически непрерывно на протяжении всего времени производства, но только к концу 1980-х годов возврат пистолетов на ремонт снизился до 1%. Был разработан новый метод литья по выплавляемым моделям, а на сборке пистолета осталось только 10 сборщиков.

По сравнению с ТТ, пистолет Макарова меньше по размерам и легче, благодаря меньшему по длине патрону. ПМ имеет более высокую скорострельность и надежен при работе в различных условиях. Однако укорочение ствола до 94 мм привели к снижению точности и кучности при стрельбе даже на небольших расстояниях.

В России ПМ производился только для вооружения армии, спецслужб и милиции. С 1951 г. он находится на вооружении ряда стран бывшего Варшавского договора, в Китае и др.

Популярность этого пистолета подтверждает то факт, что из двух пистолетов ПМ в 1969 г. военнослужащим Советской Армии В. Ильиным было совершено неудачное покушение на Генерального секретаря Л. И. Брежнева.

В 1960-1970-х гг. на Ижмехе для Минобороны и КГБ была выпущена опытная партия ПМ, разработанных под применение глушителя. С 1994 г. там же производится ПММ (пистолет Макарова модернизированный) под 9-мм высокоимпульсный патрон (7Н16, он же 57-Н-181СМ), который обладает повышенным пробивным действием.

В наше время ПМ пошел в массы. Выпускаются «гражданские» газовые модели ИЖ-79 и ИЖ-79-9-Е «Макарыч». Из последнего можно стрелять как газовыми и шумовыми патронами, так и патронами с резиновой пулей.

Тактико-технические характеристики пистолета Макарова приведены в таблице:

1.5 Пистолет ТТ⁰

О пистолете ТТ в наше время чаще говорят в криминальных хрониках, но это творение российского оружейника Федора Токарева не зря заслужило свою славу.

Во второй половине 20-х годов XX века настал момент перевооружения Красной Армии. Была поставлена задача: найти замену разнокалиберному российскому вооружению, в составе которого были и устаревшие наганы 1895 г. и различные импортные пистолеты, оставшиеся от Первой Мировой войны и Гражданской войны.

В 1927 г. на Тульском оружейном заводе было создано проектно-конструкторское бюро, целью которого изначально была разработка стрелково-пушечного вооружения для молодой советской авиации. В 1936 г. это бюро получило гордое название Центрального конструкторского (ЦКБ), а позднее было переименовано в Конструкторское бюро приборостроения. Именно в состав этого бюро в 1928 г. вошла группа под руководством Ф.В. Токарева.

За основу был взят пистолетный патрон 7,63*25 «Маузер», который был модифицирован под калибр 7,62 мм.

Первая версия пистолета-пулемета Токарева под патрон «Маузер» оказалась не очень удачной. Это было 22-зарядное длинноствольное оружие, с темпом стрельбы более 1200 выстрелов в минуту и рукояткой с отрицательным углом наклона. Поэтому для следующей попытки за основу был взят американский пистолет Браунинга «Кольт-Браунинг» М1911.

В июне 1930 г. состоялись полигонные испытания пистолетов российских и западных конструкторов. Комиссия под председательством В.Ф. Грушевского сравнивала лучшие иностранные образцы систем Браунинга, Вальтера, Маузера и Кольта калибров 7,65-мм, 9-мм и 11,43-мм с российскими пистолетами Коровина, Прилуцкого и Токарева.

ТТ был признан наиболее приемлемым и подходящим для принятия на вооружение в советскую Армию.

В феврале 1931 г. от Реввоенсовета СССР тульским оружейникам поступил первый заказ на тысячу пистолетов ТТ.

Творение Токарева получило наименование «7,62-мм самозарядный пистолет образца 1930 года», но в процессе подготовки к массовому производству эта модель претерпела ряд изменений, упростивших технологию изготовления. В результате с 1934 г. на Тульском оружейном заводе начался массовый выпуск модели «7,62-мм пистолет ТТ образца 1933 г.». буквально через несколько лет его стали называть «ТТ» (Тульский, Токарев).

НКВД, СМЕРШ, МГБ другие засекреченные организации СССР получали в свое распоряжение не серийные ТТ, а более качественные – из лучших сортов оружейной стали, более подогнанные и длиннее серийных моделей на 30 мм.

Во время Великой Отечественной войны производство ТТ было перенесено на Ижевский механический завод, но как только фашисты были отброшены от Москвы, Тульский завод был восстановлен и снова начал выпускать пистолеты Токарева. После окончания войны ТТ к Тульскому и Ижевскому подключился и Ковровский завод.

В России было произведено более 1 млн. 700 тыс. пистолетов ТТ. Эта модель экспортировалась в ГДР, Польшу, Румынию, Болгарию, Северный Вьетнам, Афганистан, а Югославия, Венгрия, Китая и Северная Корея даже приобрели лицензии на производство ТТ и боеприпасов к нему. Экспортные варианты иногда имели другой калибр, как например 9-мм парабеллум и неавтоматический предохранитель.

От выстрела из ТТ не спасают даже бронежилеты. Прекрасное оружие для убийства жертвы, находящейся, например, в автомобиле, - так характеризуют его специалисты. Потому что ТТ имеет высокую пробивную способность.

В некоторых странах мира до сих пор выпускаются копии ТТ: в Китае – «Тип 51», в Корее – «Тип 68», в Венгрии на его основе был создан пистолет Tokagypt 58 под патрон 9*19 Пар (он же Firebird).

Тактико-технические характеристики пистолета ТТ приведены в таблице:

ГЛАВА 2 УСТРОЙСТВО И НАЗНАЧЕНИЕ ОСНОВНЫХ ЧАСТЕЙ И МЕХАНИЗМОВ ОГНЕСТРЕЛЬНОГО ОРУЖИЯ

2.1 Ствол

Основными конструктивными элементами огнестрельного оружия являются: ствол, запирающее устройство и воспламеняющее устройство.

Ствол предназначен для придания пули направленного движения. Внутренняя полость ствола называется каналом ствола.

Торец ствола, ближайший к патроннику, называется казенным срезом, противоположный торец - дульным срезом.

По устройству канала стволы подразделяются на⁰:

1. Гладкостенные.

2. Нарезные.

Канал ствола нарезного оружия имеет, как правило, три основных части: патронник, пульный вход, нарезную часть (рис. 1).

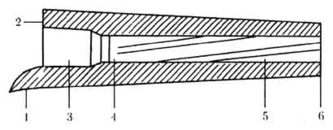

Рис. 1. Продольный разрез ствола нарезного оружия:

1 - патронный ввод; 2 - казенный срез; 3 - патронник; 4 - пульный вход; 5 - нарезная часть канала ствола; 6 - дульный срез.

Патронник предназначен для размещения и фиксации патрона. Его форма и размеры определяются формой и размерами гильзы патрона. В большинстве случаев форма патронника представляет собой три-четыре сопряженных конуса: в патронниках под винтовочный и промежуточный патрон — четыре конуса, под патрон с цилиндрической гильзой — один. Для замедления выхода стреляной гильзы из ствола под действием пороховых газов в патроннике могут быть сформированы наклонные нарезы (модернизированный пистолет Макарова - ПММ).

Патронники магазинного оружия начинаются патронным вводом - желобком, по которому скользит пуля патрона при подаче его из магазина.

В некоторых типах оружия, например, револьверах, патронник находится вне канала ствола. У револьвера патронниками являются каморы барабана.

Пульный вход - участок канала ствола между патронником и нарезной частью. Пульный вход служит для правильной ориентации пули в канале ствола и имеет форму усеченного конуса с нарезами, поля которых плавно поднимаются от нуля до полной высоты. Длина пульного входа должна обеспечивать вхождение ведущей части пули в нарезы канала ствола прежде, чем дно пули покинет дульце гильзы.

Нарезная часть ствола служит для придания пуле не только поступательного, но и вращательного движения, что стабилизирует ее ориентацию в полете. Нарезы представляют собой полосовидные углубления, вьющиеся вдоль стенок канала ствола. Нижняя поверхность нареза называется дном, боковые стенки — гранями. Грань нареза, обращенная в сторону патронника и воспринимающая основное давление пули, называется боевой или ведущей, противоположная — холостой. Выступающие участки между нарезами — поля нарезов (рис. 2).

Расстояние, на котором нарезы делают полный оборот, называется шагом нарезов (большинство отечественного ручного огнестрельного оружия калибра 7,62мм имеет шаг нарезов 240мм). Для оружия определенного калибра шаг нарезов однозначно связан с углом наклона нарезов — углом между гранью и образующей канала ствола.

В современном оружии число нарезов, как правило, четное. Обычно число нарезов составляет 4 или 6. У оружия устаревших образцов встречается и нечетное количество нарезов. Например, первые выпуски бельгийского пистолета Мелиора модель 1920 года – 5 нарезов⁰.

Рис. 2.2. Поперечный разрез ствола нарезного оружия:

1 — дно нареза; 2 — грани нареза; 3 — поле нареза (а — ширина нареза, b — ширина поля нареза, с — глубина нареза, d — диаметр канала ствола по полям (калибр), е — диаметр канала ствола по нарезам)

Направление нарезов бывает правым (по часовой стрелке) и левым (против часовой стрелки). У большинства моделей оружия нарезы правонаклонные, хотя направление нарезов и не играет существенной роли. Французский 9 мм пистолет MAC-50 и американский пистолет Кольта М1911 калибра 45мм имеют левую нарезку.

Размеры и форма дна, граней, полей нарезов определяют их профиль. Различают прямоугольные, трапециевидные и сегментные нарезы (рис. 3). Плоскости граней одного нареза при прямоугольной нарезке параллельны, при трапециевидной — находятся под некоторым углом друг к другу. Основное распространение получила прямоугольная нарезка.

Надежность ведения пули по нарезам обеспечивается определенной глубиной и шириной нарезов. Практика изготовления оружия показала, что оптимальной является ширина нарезов, превышающая примерно в два раза ширину поля. Такое соотношение ширины нареза и ширины поля характерно для подавляющего большинства образцов оружия отечественного и иностранного производства. Глубина нарезов, обеспечивающая ведение пули без прорыва пороховых газов, составляет обычно от 1/70 до 1/50 калибра оружия (около 0,15мм).
