иммерсионные и безыммерсионные объективы.
Иммерсия (от лат. immersio — погружение) — жидкость, заполняющая пространство между объектом наблюдения и специальным иммерсионным объективом (конденсором и предметным стеклом). В основном применяются три типа иммерсионных жидкостей: масляная иммерсия (МИ/Oil), водная иммерсия (ВИ/W) и глицериновая иммерсия (ГИ/Glyc), причем последняя в основном применяется в ультрафиолетовой микроскопии. Иммерсия применяется в тех случаях, когда требуется повысить разрешающую способность микроскопа или ее применения требует технологический процесс микроскопирования. При этом происходит: 1. повышение видимости за счет увеличения разности показателя преломления среды и объекта;
2. увеличение глубины просматриваемого слоя, который зависит от показателя преломления среды.
Кроме того, иммерсионная жидкость может уменьшать количество рассеянного света за счет исчезновения бликов от объекта. При этом устраняются неизбежные потери света при его попадании в объектив.
Иммерсионные объективы. Качество изображения, параметры и оптическая конструкция иммерсионных объективов рассчитываются и выбираются с учетом толщины слоя иммерсии, которая рассматривается как дополнительная линза с соответствующим показателем преломления. Иммерсионная жидкость, расположенная между объектом и фронтальным компонентом объектива, увеличивает угол, под которым рассматривается объект (апертурный угол). Числовая апертура безыммерсионного (сухого) объектива не превышает 1,0 (разрешающая способность порядка 0,3 мкм для основной длины волны); иммерсионного — доходит до 1,40 в зависимости от показателя преломления иммерсии и технологических возможностей изготовления фронтальной линзы (разрешающая способность такого объектива порядка 0,12 мкм).
Иммерсионные объективы больших увеличений имеют короткое фокусное расстояние — 1,5—2,5 мм при свободном рабочем расстоянии 0,1—0,3 мм (расстояние от плоскости препарата до оправы фронтальной линзы объектива).
Окуляры
Оптические системы, предназначенные для построения микроскопического изображения на сетчатке глаза наблюдателя. В общем виде окуляры состоят из двух групп линз: глазной — ближайшей к глазу наблюдателя — и полевой — ближайшей к плоскости, в которой объектив строит изображение рассматриваемого объекта.
Окуляры классифицируются по тем же группам признаков, что и объективы: 1. окуляры компенсационного (К — компенсируют хроматическую разность увеличения объективов свыше 0,8%) и безкомпенсационного действия; 2. окуляры обычные и плоского поля; 3. окуляры широкоугольные (с окулярным числом — произведение увеличения окуляра на его линейное поле — более 180); сверхширокоугольные (с окулярным числом более 225); 4. окуляры с вынесенным зрачком для работы в очках и без; 5. окуляры для наблюдения, проекционные, фотоокуляры, гамалы; 6. окуляры с внутренней наводкой (с помощью подвижного элемента внутри окуляра происходит настройка на резкое изображение сетки или плоскость изображения микроскопа; а также плавное, панкратическое изменение увеличения окуляра) и без нее.
Осветительная система
Осветительная система микроскопа представляет собой систему линз, диафрагм и зеркал (последние применяются при необходимости), обеспечивающую равномерное освещение объекта и полное заполнение апертуры объектива.
Осветительная система микроскопа проходящего света состоит из двух частей — коллектора и конденсора.
Коллектор. При встроенной осветительной системе проходящего света коллекторная часть расположена вблизи источника света в основании микроскопа и предназначена для увеличения размера светящегося тела. Для обеспечения настройки коллектор может быть выполнен подвижным и перемещаться вдоль оптической оси. Вблизи коллектора располагается полевая диафрагма микроскопа.
Конденсор. Оптическая система конденсора предназначена для увеличения количества света, поступающего в микроскоп. Конденсор располагается между объектом (предметным столиком) и осветителем (источником света). Чаще всего в учебных и простых микроскопах конденсор может быть выполнен несъемным и неподвижным. В остальных случаях конденсор является съемной частью и при настройке освещения имеет фокусировочное перемещение вдоль оптической оси и центрировочное перемещение, перпендикулярное оптической оси.
При конденсоре всегда находится осветительная апертурная ирисовая диафрагма.
Конденсор является одним из основных элементов, обеспечивающих работу микроскопа по различным методам освещения и контрастирования:
косое освещение (диафрагмирование от края к центру и смещение осветительной апертурной диафрагмы относительно оптической оси микроскопа);
темное поле (максимальное диафрагмирование от центра к краю осветительной апертуры);
фазовый контраст (кольцевое освещение объекта, при этом изображение светового кольца вписывается в фазовое кольцо объектива).
Классификация конденсоров близка по группам признаков к объективам: 1. конденсоры по качеству изображения и типу оптической коррекции делятся на неахроматические, ахроматические, апланатические и ахроматические-апланатические; 2. конденсоры малой числовой апертуры (до 0,30), средней числовой апертуры (до 0,75), большой числовой апертуры (свыше 0,75); 3. конденсоры с обычным, большим и сверхбольшим рабочим расстоянием; 4. обычные и специальные конденсоры для различных методов исследования и контрастирования;
5. конструкция конденсора — единая, с откидным элементом (фронтальным компонентом или линзой большого поля), со свинчивающимся фронтальным элементом.
Конденсор Аббе — не исправленный по качеству изображения конденсор, состоящий из 2-х неахроматических линз: одной — двояковыпуклой, другой — плосковыпуклой, обращенной к объекту наблюдения (плоская сторона этой линзы направлена вверх). Апертура конденсора А= 1,20. Имеет ирисовую диафрагму.
Апланатический конденсор — конденсор, состоящий из трех линз, расположенных следующим образом: верхняя линза — плосковыпуклая (плоская сторона направлена к объективу), далее следуют вогнуто-выпуклая и двояковыпуклая линзы. Исправлен в отношении сферической аберрации и комы. Апертура конденсора А = 1,40. Имеет ирисовую диафрагму.
Ахроматический конденсор — конденсор, полностью исправленный в отношении хроматической и сферической аберрации.
Конденсор темного поля — конденсор, предназначенный для получения эффекта темного поля. Может быть специальным или переделан из обычного светлопольного конденсора путем установки в плоскости ирисовой диафрагмы конденсора непрозрачного диска определенного размера.
Глава 2. ЦИФРОВОЙ МИКРОСКОП И ПРИМЕНЕНИЕ ЕГО НА УРОКАХ БИОЛОГИИ
В современном мире цифровых технологий, оптические микроскопы считаются устаревшими, на смену им пришли цифровые аналоги. Это дает как преимущества, так и недостатки. Но, несомненно, у цифровых микроскопов больший потенциал и возможности, использовать которые теперь может любой ученик.

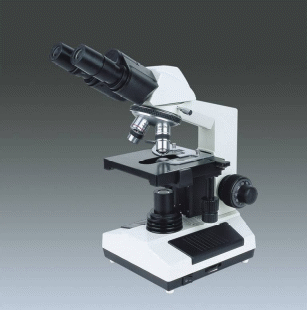

Микроскоп — лабораторная оптическая система для получения увеличенных изображений малых объектов с целью рассмотрения, изучения и применения на практике. Совокупность технологий изготовления и практического использования микроскопов называют микроскопией.
С помощью микроскопов определяют форму, размеры, строение и многие другие характеристики микрообъектов, а также микроструктуры макрообъектов.
История создания микроскопа в целом заняла немало времени. Постепенно развитее оптических технологий привело к появлению более качественных линз, более точных удерживающих устройств.
К концу 20 века оптические микроскопы подошли к вершине своего развития. Следующим этапом стало появление цифровых микроскопов, в которых объектив был заменен на цифровую камеру.
Собственно, главное отличие цифрового микроскопа от обычного – отсутствие окуляра, через который наблюдается объект человеческим глазом. Вместо этого установлена цифровая камера, во-первых, не дающая искажений (уменьшается кол-во линз), во-вторых, улучшается цветопередача, а так же изображения получаются в цифровом виде, что позволяет проводить дополнительную постобработку, а так же хранить огромные массивы фотографий всего лишь на одном жестком диске.
увеличительный прибор микроскоп биология
Цифровой микроскоп Digital Blue QX5 приспособлен для работы в школьных условиях. Он снабжен преобразователем визуальной информации в цифровую, обеспечивающим передачу в компьютер в реальном времени изображения микрообъекта и микропроцесса, а также их хранение, в том числе в форме цифровой видеозаписи. Микроскоп имеет простое строение, USB-интерфейс, двухуровневую подсветку. В комплекте с ним шло программное обеспечение с простым и понятным интерфейсом.
При скромных, с современной точки зрения, системных требованиях он позволяет:
Увеличивать изучаемые объекты, помещённые на предметный столик, в 10, 60 и 200 раз (переход осуществляется поворотом синего барабана)
Использовать как прозрачные, так и непрозрачные объекты, как фиксированные, так и нефиксированные
Исследовать поверхности достаточно крупных объектов, не помещающихся непосредственно на предметный столик
Фотографировать, а также производить видеосъёмку происходящего, нажимая соответствующую кнопку внутри интерфейса программы
Фиксировать наблюдаемое, не беспокоясь в этот момент о его сохранности – файлы автоматически оказываются на жёстком диске компьютера.
Задавать параметры съёмки, изменяя частоту кадров – от 4-х кадров в секунду до 1 в час
Производить простейшие изменения в полученных фотографиях, не выходя из программы микроскопа: наносить подписи и указатели, копировать части изображения и так далее.
Экспортировать результаты для использования в других программах:
графические файлы - в форматах *.jpg или *.bmp, а видео файлы – в формате *.avi
Собирать из полученных результатов фото - и видеосъёмки демонстрационные подборки-«диафильмы» (память программы может хранить одновременно 4 последовательности, включающих до 50 объектов каждая). Впоследствии подборку кадров, временно неиспользуемую, можно спокойно разобрать, так как графические файлы остаются на жёстком диске компьютера
Распечатывать полученный графический файл в трёх разных режимах:
9 уменьшенных изображений на листе А4, лист А4 целиком, увеличенное изображение, разбитое на 4 листа А4
Демонстрировать исследуемые объекты и все производимые с ними действия на мониторе персонального компьютера и/или на проекционном экране, если к компьютеру подключён мультимедиа проектор
Что даёт учителю и ученику цифровой микроскоп, применительно к урокам биологии?
Одна из самых больших сложностей, подстерегающих учителя биологии при проведении лабораторной работы с традиционным микроскопом, это практически отсутствующая возможность понять, что же в действительности видят его ученики. Сколько раз зовут ребята совсем не к тому, что нужно – в поле зрения либо край препарата, либо пузырёк воздуха, либо трещина…
Хорошо, если для проведения подобных обязательных по программе работ есть постоянный лаборант, либо подготовленные общественные помощники. А если Вы один - на 25 человек и 15 микроскопов? А стоящий посередине парты (один на двоих!) микроскоп нельзя сдвигать – иначе все настройки света и резкости сбиваются, при этом результаты работы (а также время и интерес) теряются.
Те же занятия проходят значительно легче и эффективнее, если проведение лабораторной работы предваряется вводным инструктажём, проведённым с помощью цифрового микроскопа.
В этом случае реально производимые и одновременно демонстрируемые через проектор действия с препаратом и получаемое при этом изображение – лучшие помощники.
Они наглядно предъявляют ученику правильный образ действия и ожидаемый результат. Резкость изображения и в компьютерном варианте микроскопа достигается с помощью поворота винтов.
Важно и то, что можно указать и подписать части препарата, собрав из этих кадров слайд-шоу.
Сделать это можно как сразу на уроке, так и в процессе подготовки к нему.
После такого вводного инструктажа проведение лабораторной работы с помощью традиционных оптических микроскопов становится легче и эффективнее.
Если у Вас нет луп, то данный микроскоп можно использовать как бинокуляр (увеличение в 10 или 60 раз). Объектами исследования являются части цветка, поверхности листьев, корневые волоски, семена или проростки. А плесени – хоть мукор, хоть пеницилл? Для членистоногих – это все их интересные части: лапки, усики, ротовые аппараты, глаза, покровы (например, чешуйки крыльев бабочек). Для хордовых – чешуя рыбы, перья птиц, шерсть, зубы, волосы, ногти, и многое-многое другое. Это далеко не полный список.
Важно и то, что очень многие из указанных объектов после исследования, организованного с помощью цифрового микроскопа, останутся живы: насекомых – взрослых или их личинок, пауков, моллюсков, червей можно наблюдать, поместив в специальные чашечки Петри (их в наборе с каждым микроскопом две + пинцет, пипетка, 2 баночки с крышечками для сбора материала). А любое комнатное растение, поднесённое в горшке на расстояние около 2-х метров к компьютеру, легко становится объектом наблюдения и исследования, не теряя при этом ни одного листочка или цветочка. Это возможно благодаря тому, что верхняя часть микроскопа снимается, и при поднесении к объекту работает как веб-камера, давая 10-кратное увеличение. Единственное неудобство состоит в том, что фокусировка при этом осуществляется только за счёт наклона и приближения-удаления.
Зато, поймав нужный угол, Вы легко выполните фотографию, не тянясь к компьютеру – прямо на части микроскопа, находящейся у Вас в руках, есть необходимая кнопка: нажали раз – получили фотографию, нажали и удерживаете – осуществляется видеосъёмка.
Качество получаемых с помощью цифрового микроскопа графических файлов
Эпидермис листа
