Число Пекле применительно к данному условию выражается как

, (4.1)

где Ре- число Пекле, на пределе гашения пламени равное 65;

а - коэффициент температуропроводности горящей смеси (м/с²);

u_н - нормальная скорость распространения пламени (м/с);

d – диаметр клапана огнепреградителя (м).

Установлено, что при Пекле менее 65, горение в узком клапане не возможно.

Для критических условиях

. (4.2)

, (4.3)

где λ - коэффициент теплопроводности горючей смеси (Вт/м·К);

С_р – удельная теплоемкость горючей смеси (Дж/кг·К);

р - плотность горючей смеси (кг·м³).

Согласно уравнению газового состояния, pV=GRT,

, (4.4)

где R - газовая постоянная(Дж/кг·К);

Т - температура горючей смеси (К);

р - давление горючей смеси (Па);

G - количество горючей смеси.

Подставляя (4.3) и (4.4) в (4.2) и решая уравнение относительно критического диаметра канала, получим:

, (4.5)

В соответствии с экспериментальными данными действительный диаметр канала огнегасящей насадки огнепреградителя должен быть взят с учетом двойного коэффициента запаса надежности, то есть

, (4.6)

Если насадка огнепреградителя состоит из гранулированных тел (зерен гравия, стеклянных или фарфоровых шариков, колец), приходится от вычисленного размера, канала переходить к размеру гранулы. Диаметр каналов (пор), образующихся в слое насадки из одинаковых по размеру гранул, по форме близких к шарообразным частицам, принимают равным 0,25...0,36 величины диаметра шарика, откуда

, (4.7)

где d_rp - диаметр гранулы.

5.Порядок определения вышедшего из аппарата вещества

§5.1 Характеристика аварийной ситуации

Технологическое оборудование и осуществляемые в нем технологические процессы разрабатываются таким образом, чтобы при нормальных условиях эксплуатации опасность не возникала. Однако аварийные ситуации имеют место. Под «аварией» понимают выход из строя, повреждение какого-либо аппарата, машины и т. п. во время работы, движения. В большинстве случаев аварии, независимо от их характера, являются следствием ошибок, допущенных на стадиях разработки, проектирования, изготовления, монтажа, эксплуатации, обслуживания и ремонта производственного оборудования.

По каждой предполагаемой аварии из предварительного перечня, составленного для машины или аппарата, выясняют причину повреждения; степень повреждения (локальное повреждение, полное разрушение); расход и длительность утечки (в том числе общее количество вышедшего вещества); размер наружной опасной зоны (в результате рассеивания газа, растекания и испарения жидкости); условия воспламенения и характер первичного очага пожара.

Каждая авария связана либо с локальным повреждением технологического оборудования, либо с полным разрушением аппарата.

Аварии и повреждения оборудования с горючими веществами обычно приводят к вспышкам, взрывам и пожарам на производствах.

В данной главе рассматриваются общие для всех аварий (то есть не зависящие от места и причины) методы определения расхода и длительности утечек, количества вышедшего вещества, динамика образования и роста размера наружной опасной зоны.

§5.2. Локальное и полное определение вышедшего из аппаратов

вещества

Локальные утечки, то есть количество вещества, выходящего наружу из поврежденного аппарата, можно определить по формуле

, (5.1)

где а - коэффициент расхода (допускается применять 0,7);

f - площадь отверстия, через которое происходит истечение (м²);

υ- постоянная или средняя скорость истечения вещества (м²);

р – плотность вещества при истечении (кг/м³);

τ - длительность истечения или время до ликвидации аварии (с).

Площадь поврежденного участка (отверстия) f определяют с учетом причин и характера повреждения и конструктивных особенностей оборудования.

Длительность истечения вещества из поврежденного аппарата τ складывается из времени от начала истечения до момента обнаружения повреждения τ₁ , длительности операций по прекращению, утечки τ₂ (закрытие задвижек, установка заглушек и т. п.) и длительности остаточного истечения τ₃ , т. е.

τ=τ₁+τ₂+τ₃ (5.2)

Следует отметить, что величина каждого отрезка времени зависит от многих факторов. Так, время обнаружения повреждения и начала утечки τ₁ зависит от характера и степени повреждения, числа и расположения рабочих мест обслуживающего персонала на производственном участке и в пункте управления производством наличия стационарных средств контроля за технологическим процессом, чувствительности этих средств к отклонениям от норм технологического режима. При значительных повреждениях в большинстве случаев период обнаружения повреждения можно принимать равным нулю.

Длительность операций по прекращению утечки τ₂ зависит от числа питающих трубопроводов, числа, расположения, вида привода и длительности срабатывания отключающих задвижек, а также численности обслуживающего персонала, его подготовленности к ликвидации аварийной ситуации. При повреждении сложных технологических установок с жесткими технологическими связями следует учитывать время отключения всех взаимосвязанных блоков и узлов установки. Это время может измеряться часами. В простейших случаях время отключения оборудования принимают равным 15 мин при ручных операциях и 2 мин при автоматических.

Длительность остаточного истечения τ₃ зависит от объема отсекаемого оборудования, его рабочих параметров к моменту отключения и параметров самого истечения. Длительность этого периода определяется гидродинамическим расчетом.

Скорость истечения вещества. Мгновенную скорость истечения жидкости через отверстие определяют по формуле

, (5.3)

где g - ускорение силы тяжести (9,8 м/с);

Н – приведенный напор жидкости (м).

Если истечение происходит из емкости только под давлением столба жидкости (рис. 5.1, а), то Н определяется разностью отметок от уровня жидкости до места повреждения, т. е.

Н=Н_{Ж ,} (5.4)

Если аппарат работает под избыточным давлением (рис. 3.1,6), то

, (5.5)

где р - рабочее избыточное давление в аппарате (Па);

ρ_ж - плотность жидкости при рабочей температуре (Па).

Скорость истечения газа. Истечение газа или пара под давлением через отверстия сопровождается их политропическим расширением и происходит со звуковой или дозвуковой скоростью в зависимости от соотношения, давления окружающей среды ρ₀ куда происходит истечение, и давления ρ в аппарате. Границу между двумя режимами истечения (критическим и докритическим) обозначает критическое давление ρ_кр, определяемое соотношением

, (5.6)

где k - показатель адиабаты.

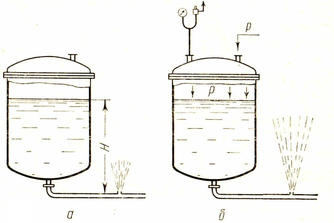

Рис. 5.1. Истечение жидкости при локальном повреждении аппарата: а - при атмосферном давлении в аппарате; б - при избыточном давлении в аппарате

Критическое отношение v для одноатомных газов равно 0,489, для двухатомных 0,528, для многоатомных 0,548.

Если ρ₀<ρ_кр, истечение будет с дозвуковой (докритической) скоростью, определяемой по формуле

, (5.7)

где V - удельный объем газа при условиях истечения (м³/кг);

ρ₀ – атмосферное давление (Па).

Если ρ₀>ρ_кр, истечение будет происходить со звуковой (критической) скоростью, определяемой по формуле

, (5.8)

Заменяя ρV на RT (по уравнению Клапейрона), получим:

, (5.9)

где R - газовая постоянная;

Т - температура газа в аппарате.

Последняя формула может быть упрощена. Для двухатомных газов ; для многоатомных газов .

При полном разрушении аппаратов общее количество, горючего вещества (газа или жидкости) определяется по формуле

G_об=G_ап+G_тр , (5.10)

где G_ап – количество веществ, находящегося в аппарате к моменту разрушения;

G_тр - количество веществ, подаваемого к аппарату через трубопроводы до момента их отключения.

Количество вещества в аппарате к моменту разрушения определяется исходя из емкости и степени заполнения аппарата. Количество вещества, поступающего к аварийному аппарату по трубопроводам, зависит от их размеров и расхода вещества в трубопроводах, способа обнаружения аварии и отключения трубопроводов.

Площадь растекания жидкости при авариях аппаратов и трубопроводов зависит от количества излившейся жидкости, ее вязкости, температуры, интенсивности излива, высоты падения струи, уклона площадки или пола и других факторов.

Площадь растекания горючих жидкостей F (м³) определяется по формуле

, (5.11)

где α- угол смачивания поверхности пола разливаемой жидкостью;

g - ускорение силы тяжести (9.8 м/с);

ρ - плотность жидкости (Па);

σ- коэффициент поверхностного натяжения горючей жидкости (Па/с);

К_п –коэффициент учитывающий состояние поверхности.

Приняв для идеальной поверхности стекла К_п = 1,0, экспериментально нашли: для метлахской плитки К_п=0,9; для грунта К_п=0,9; для железобетонной плиты - 1,1; для асфальта - 1,1; для бетона (с наполнителем из мраморной крошки) - 0,5.

Для практической оценки можно использовать значения удельной площади, на растекание приведенные в НПБ 105-03 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности». В случае выхода горючей жидкости в производственных помещениях, площадь определяется из условия, что один литр смесей и растворов, содержащих 70% и менее по массе растворителей, разливается на площадь равную 0,5 м². А остальные жидкости на 1 м² пола помещения в случае выхода горючей жидкости на открытую площадку.
