Горение пламени поддерживают до тех пор, пока образец не сгорит до восьмимиллиметровой линии. Затем пламя удаляют и начинают отсчет времени.
А.6.6 Предварительная оценка результатов
а) Если образец горит 3 мин или более, или сгорает на длине 50 мм или более, его следует загасить и зафиксировать концентрацию кислорода для этих условий.
б) Если образец прекращает гореть до истечения 3 мин и на длине менее 50 мм, концентрацию кислорода следует считать низкой. Время, когда пламя погасло, фиксируют.
А.6.7 Закрепляют новый образец (образец можно использовать вторично, если его охладить и отрезать сгоревший конец, при этом он должен отвечать требованиям А. 5.2 и А. 6.2).
Регулируют концентрацию кислорода на основе результатов, полученных в А.6.6. Повторяют испытание в соответствии с А.6.4— А.6.6.
А.6.8 Продолжают испытание согласно А.6.7, проводя только одно испытание при каждой концентрации кислорода до тех пор, пока не будут получены две концентрации, которые будут удовлетворять следующим условиям:
а) при первой концентрации образец горит не менее 3 мин или сгорает на длине не менее 50 мм;
б) при второй концентрации образец затухает за период менее 3 мин и сгорает на длине менее 50 мм;
в) численное различие между концентрациями кислорода по перечислениям а) и б) не превышает 0,25 %.
Концентрацию кислорода по перечислению а) принимают за приблизительное значение КИ на этой стадии.
А. 6.9 Затем продолжают испытание, учитывая следующие требования.
При каждом значении концентрации кислорода наибольший результат испытания трех образцов фиксируют как результат для этой концентрации (с включением результатов из первоначальной серии, полученных в А.6.8).
Начальное значение концентрации кислорода при испытании должно соответствовать значению КИ, полученному в А.6.8. Затем испытание продолжают с шагом не более ±0,25 % концентрации кислорода либо выше, либо ниже начального значения.
Когда будут получены наибольшие результаты, которые удовлетворяют перечислениям а), б) и в) А.6.8, испытание прекращают.
Наибольший результат, соответствующий А.6.8 а, принимают за абсолютное значение КИ испытуемого материала.
А. 7 Протокол испытания
В протокол должно быть включено следующее:
а) абсолютное значение КИ;
б) описание любых отклонении, отмеченных при испытании. А. 8 Подтверждение минимального значения КИ Данную методику применяют для определения абсолютного значения КИ. Если требуется проверить, находится ли значение КИ выше минимально-
го установленного значения, следует использовать методику, указанную в Д.6.3—А.6.5, и требование удовлетворяется, если выполняется требование А.6.6б.

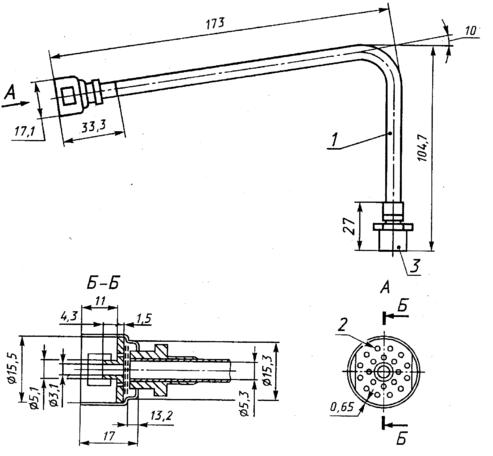

1 — медная трубка диаметром 6,3 мм; 2 — отверстия диаметром 1,6 мм; 3 — место крепления бутановой паяльной лампы
Рисунок А. 1
Примечания
1 Испытательная колонка
Если стеклянная испытательная колонка становится чрезмерно горячей, может быть получено заниженное значение КИ. Поэтому рекомендуется использовать две испытательные колонки.
2 Калибровка
Должны быть обеспечены соответствующие методы калибровки и степень точности оборудования.
3 Расходомеры
Если используются расходомеры, которые откалиброваны для воздуха, следует делать поправку на плотность газов.
ГОСТ Р МЭК 60227-5-2002
УДК 621.315.2:006.354 Группа Е46
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Кабели с поливинилхлоридной изоляцией на номинальное напряжение
до 450/750 В включительно
ГИБКИЕ КАБЕЛИ (ШНУРЫ)
Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V.
Flexible cables (cords)
ОКС 29.060.20
ОКП 35 5000
Дата введения 2002—07—01
Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 46 «Кабельные изделия» при ОАО Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности (ОАО ВНИИКП)
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 21 января 2002 г. № 21-ст
3 Настоящий стандарт представляет собой полный аутентичный текст международного стандарта МЭК 60227-5—97 «Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 5. Гибкие кабели (шнуры)» с Изменением № 1 (1997 г.)
4 ВЗАМЕН ГОСТ Р МЭК 227-5-94
1 Общие положения
1.1 Область применения
Настоящий стандарт устанавливает технические требования к гибким кабелям (шнурам) с поливинилхлоридной изоляцией на номинальное напряжение до 300/500 В включ.
Кабели должны соответствовать общим требованиям ГОСТ Р МЭК 60227-1 и конкретным требованиям настоящего стандарта.
1.2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 22483—77 Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования
ГОСТ Р МЭК 332-1—96 Испытания кабелей на нераспространение горения. Испытание одиночного вертикально расположенного изолированного провода или кабеля
ГОСТ Р МЭК 811-1-1—98 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Измерение толщины и наружных размеров. Методы определения механических свойств
ГОСТ Р МЭК 811-1-2—94 Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Методы теплового старения
ГОСТ Р МЭК 811-1-4—94 Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Испытания при низкой температуре
ГОСТ Р МЭК 811-3-1—94 Специальные методы испытаний поливинилхлоридных компаундов изоляции и оболочек электрических и оптических кабелей. Испытание под давлением при высокой температуре. Испытания на стойкость к растрескиванию
ГОСТ Р МЭК 811-3-2—94 Специальные методы испытаний поливинилхлоридных компаундов изоляции и оболочек электрических кабелей. Определение потери массы. Испытание на термическую стабильность
ГОСТ Р МЭК 60227-1—99 Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Общие требования
ГОСТ Р МЭК 60227-2—99 Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Методы испытаний
ГОСТ Р МЭК 60719—99 Кабели с круглыми медными токопроводящими жилами на номинальное напряжение до 450/750 В включительно. Расчет нижнего и верхнего пределов средних наружных размеров
2 Плоский шнур с мишурными жилами
2.1 Кодовое обозначение
60227 IEC 41.
2.2 Номинальное напряжение
300/300 В.
2.3 Конструкция
2.3.1 Токопроводящая жила
Число жил — 2.
Токопроводящая жила выполнена из мишурных нитей или групп мишурных нитей, скрученных между собой; при этом мишурная нить состоит из одной или нескольких плющеных проволок из меди или медного сплава, спирально намотанных на нить из хлопка, полиамида или аналогичного материала.
Электрическое сопротивление токопроводящей жилы должно быть не более значений, указанных в таблице 1.
2.3.2 Изоляция
Изоляция токопроводящих жил должна быть из поливинилхлоридного компаунда типа ПВХ/D.
Толщина изоляции должна соответствовать значению, указанному в таблице 1.
Электрическое сопротивление изоляции должно быть не менее значения, указанного в таблице 1.
Таблица 1 — Основные технические характеристики шнура типа 60227 IEC 41
| Установленное значение толщины изоляции, мм | Средние наружные размеры, мм | Электрическое сопротивление изоляции на длине 1 км при 70 °С, МОм, не менее | Электрическое сопротивление токопроводящей жилы на длине 1 км при 20 °С, Ом, не более | |
| минимальные | максимальные | |||
| 0,8 | 2,2-4,4 | 3,5-7,0 | 0,019 | 270 |
2.3.3 Расположение изолированных жил
На параллельно уложенные токопроводящие жилы должна быть наложена изоляция. Для облегчения разделения изолированных жил изоляция должна иметь канавку по обеим сторонам между токопроводящими жилами.
2.3.4 Наружные размеры
Средние наружные размеры должны быть в пределах значений, указанных в таблице 1.
2.4 Испытания
Соответствие требованиям 2.3 должно быть проверено внешним осмотром и испытаниями, указанными в таблице 2.
Таблица 2 — Испытания шнура типа 60227 IEC 41
| Испытание | Категория испытания | Стандарт на метод испытания | |
| Обозначение | Номер пункта | ||
| 1 Электрические испытания | |||
| 1.1 Сопротивление токопроводящих жил | Т, S | ГОСТ Р МЭК 60227-2 | 2.1 |
| 1.2 Испытание шнура напряжением 2000 В | Т, S | ГОСТ Р МЭК 60227-2 | 2.2 |
| 1.3 Сопротивление изоляции при 70 С | Т | ГОСТ Р МЭК 60227-2 | 2.4 |
| 2 Требования к конструкции и конструктивным размерам | |||
| 2.1 Проверка соответствия требованиям к конструкции | Т, S | ГОСТ Р МЭК 60227-1 | Внешний осмотр и испытания вручную |
| 2.2 Измерение толщины изоляции | Т, S | ГОСТ Р МЭК 60227-2 | 1.9 |
| 2.3 Измерение наружных размеров | Т, S | ГОСТ Р МЭК 60227-2 | 1.11 |
| 3 Механические характеристики изоляции | |||
| 3.1 Испытание на растяжение до старения | Т | ГОСТ РМЭК 811-1-1 | 9.1 |
| 3.2 Испытание на растяжение после старения | Т | ГОСТ РМЭК 811-1-2 | 8.1.3.1 |
| 3.3 Испытание на потерю массы | Т | ГОСТ РМЭК 811-3-2 | 8.1 |
| 4 Испытание под давлением при высокой температуре | Т | ГОСТ РМЭК 811-3-1 | 8.1 |
| 5 Эластичность при низкой температуре | |||
| 5.1 Испытание изоляции на изгиб при низкой температуре | Т | ГОСТ РМЭК 811-1-4 | 8.1 |
| 6 Испытание на тепловой удар | Т | ГОСТ РМЭК 811-3-1 | 9.1 |
| 7 Механическая прочность шнура | |||
| 7. 1 Испытание на изгиб | Т | ГОСТ Р МЭК 60227-2 | 3.2 |
| 7.2 Испытание на растяжение рывком | Т | ГОСТ Р МЭК 60227-2 | 3.3 |
| 8 Испытание на нераспространение горения | Т | ГОСТ РМЭК 332-1 | — |
2.5 Указания по применению
Максимальная температура токопроводящей жилы при нормальной эксплуатации 70 °С.
3 Плоский шнур без оболочки
