Устанавливаются средние за период значения температуры t _{ext i} и парциального давления водяного пара наружного воздуха e_exti для всех периодов года (i – номер периода).

3.2 Определение расчетных параметров внутреннего воздуха

Температура внутреннего воздуха t_int, °C, и относительная влажность внутреннего воздуха _int, %, принимаются по табл.1.2 в соответствии с заданием.

Парциальное давление насыщенного водяного пара E_int принимается при данной температуре внутреннего воздуха t_int по таблице В.1 Приложения В. Парциальное давление водяного пара, содержащегося в воздухе помещения, e _int , рассчитывается по формуле:

e_int = (_int / 100) E_int (3.1)

3.3 Определение значений температур по толщине ограждающей конструкции в зимний, летний и весенне-осенний периоды года

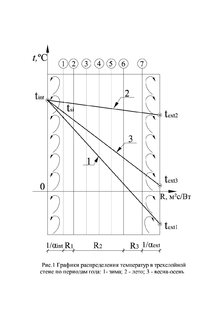

Задача решается графическим методом, как показано на рис. 1.

Для этого:

а) по оси абсцисс в выбранном масштабе следует отложить последовательно термические сопротивления всех слоев конструкции, а также внутреннего и наружного пограничных слоев воздуха (табл.1.3). На рис. 1 приведен пример с трехслойной стеной. Слой утеплителя дополнительно разбивается на несколько частей (в данном случае на 4 части). В результате по толщине стены отмечено 7 сечений;

б) по вертикали на внешних границах воздушных слоев в принятом масштабе откладываются значения температур внутреннего t_int и наружного воздуха: для зимнего (t _ext1), летнего (t _ext2) и весенне-осеннего (t _ext3) периодов года. Значения берутся из табл. 3.1.

Строятся температурные графики для трех периодов года (в условиях стационарной теплопередачи графики - прямые линии);

в) определяются значения температур в каждом сечении, полученные данные сводятся в табл. 3.2. Принимая эти температуры за точку росы и используя таблицы В.1 и В.2 Приложения В, находят соответствующие давления насыщенного водяного пара Е и заносят их в табл. 3.2.

Таблица 3.2

3.4 Определение сопротивлений паропроницанию слоев ограждающей конструкции

Значение сопротивления паропроницанию одного конструктивного слоя R_vp определяется по формуле:

R_vp = / , (3.2)

где - толщина слоя ограждающей конструкции, м;

- расчетный коэффициент паропроницаемости материала слоя ограждающей конструкции, мг/(м·ч·Па), принимаемый по приложению Б.

Сопротивление паропроницанию измеряется в м² · ч · Па/мг.

Сопротивление паропроницанию многослойного ограждения равно сумме сопротивлений паропроницанию отдельных слоев:

R_vp = R_vp1 + R_vp2 + … +R_vpn , (3.3)

где R_vp1, R_vp2, R_vpn - сопротивления паропроницанию отдельных слоев.

3.5 Проверка возможности конденсации влаги внутри ограждающей конструкции

Проверка проводится графическим способом. Для этого:

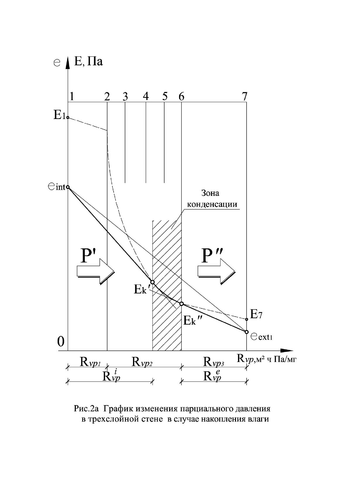

а) по оси абсцисс в выбранном масштабе откладываются последовательно сопротивления паропроницанию всех слоев конструкции R_vp (пример с трехслойной стеной показан на рис.2а, б).

С рисунка 1 переносятся отмеченные ранее сечения с сохранением их нумерации;

б) по оси ординат (внутренняя поверхность ограждения) в выбранном масштабе откладывается значение e_int, а на наружной поверхности откладывается среднее значение парциального давления водяного пара за зимний период e_ext1 (рис.2а) (При отсутствии «зимнего» периода строится график для переходного периода, т.е. наиболее холодного). Прямая линия, соединяющая e_int и e_ext1, - график изменения парциального давления водяного пара в ограждающей конструкции без учета возможной конденсации при установившемся процессе паропроницания;

в) по данным табл.3.2 для зимнего периода строится график изменения давления насыщенного водяного пара Е (на рис.2а – пунктирная линия);

г) проводится анализ взаимного расположения графиков Е и e_int - e_ext (тонкая сплошная линия). Если графики не пересекаются, то конденсация водяного пара в ограждении отсутствует; в случае пересечения или касания графиков в конструкции возможна конденсация влаги;

д) аналогичные построения выполняются отдельно для летнего (рис.2б) и весенне-осеннего периодов года. Для построения графика изменения парциального давления водяного пара в конструкции используются средние значения за летний период e_ext2 и весенне-осенний период e_ext3 , взятые из табл.3.1;

е) в случае конденсации влаги (например, зимой) определяется плоскость или зона конденсации (заштрихована на рисунке 2а).

Для этого из концов прямой e_int - e_ext1 проводятся касательные к графику Е. Область между точками касания Е_к' и Е_к" - зона конденсации. При совпадении точек касания получается плоскость конденсации.

Затем проводится итоговый график изменения парциального давления с учетом конденсации водяного пара (интенсивная линия, рис. 2а);

ж) зона (плоскость) конденсации влаги, образовавшаяся в период влагонакопления, переносится на график, соответствующий периоду без конденсации влаги в ограждении. В этот период происходит испарение накопившейся влаги. Проводится итоговый график изменения парциального давления, как это показано на рис. 2б (интенсивная линия);

з) на рисунках стрелками указывают направление движения влаги Р' и Р'' (к зоне или от зоны конденсации - в сторону уменьшения парциального давления водяного пара).

Если конденсация влаги отсутствует в течение года, влажностный режим ограждающей конструкции считается удовлетворительным, и далее расчет не проводится.

3.6 Расчет количества влаги, подходящей к зоне конденсации или отходящей от нее за зимний, летний и весенне-осенний периоды года

Для каждого периода года определяется количество влаги, подходящей (уходящей) на участке, предшествующем зоне конденсации, Р' , а также – уходящей из зоны конденсации, Р" , по формулам:

(3.4)

(3.5)

где R ⁱ_vp - сопротивление паропроницанию от внутренней поверхности до начала зоны конденсации (рис.2);

R^е_vp - сопротивление паропроницанию от конца зоны конденсации до наружной поверхности (рис. 2);

z – продолжительность периода в месяцах (табл.3.1);

множитель 722 – среднее количество часов в месяце;

значения Е_к' и Е_к'' определяются по графикам (см. рис. 2). В случае плоскости конденсации Е_к' = Е_к'' = Е_к.

Количество влаги Р' и Р" определяется для каждого периода года.

Примечание

1. Р' и Р" рассчитываются по абсолютной величине.

2. Единицы измерения Р' и Р" – мг/м²; значения будут получаться достаточно большие. Поэтому целесообразно привести их к виду: х,хх ∙ 10⁶ (например: 2,17 ∙ 10⁶ или 0,74 ∙ 10⁶).

Результаты расчетов сводятся в табл. 3.3. При этом Р' и Р" принимаются со знаком «плюс», если соответствующее количество влаги перемещается к зоне (плоскости) конденсации, и со знаком «минус», если количество влаги перемещается от зоны (плоскости) конденсации.

Таблица 3.3

3.7 Проверка влажностного режима ограждающей конструкции из условия недопустимости накопления влаги в ней за годовой период эксплуатации

Определяется годовой баланс влаги:

Р_i ' + Р_i" = Р (3.6)

Получение результата Р ≤ 0 свидетельствует о том, что в течение года влаги может испариться больше, чем накопилось. Следовательно, конструкция удовлетворяет строительным нормам.

При Р > 0 количество накопившейся влаги превышает количество испарившейся, что недопустимо.

3.8 Проверка влажностного режима ограждающей конструкции из условия непревышения допустимой массовой влажности материала

Для того, чтобы относительная массовая влажность увлажняемого материала к концу периода влагонакопления не превышала допустимое значение (соответствующее полному сорбционному увлажнению материала), должно выполняться условие:

∆ Р ≥ Р_к (3.7)

Здесь Р_к – количество конденсата, накопившегося в конструкции к концу периода влагонакопления:

Р_к = ∑ Р_i '+ ∑ Р_i" , (3.8)

где значения Р_i ' и Р_i" берутся только для тех периодов года, когда происходит конденсация влаги (из табл.3.3);

∆Р – допустимое количество влаги, которое может поглотить 1м² теплоизоляционного слоя:

∆Р = 10⁴ · ∆w_av · · , (3.9)

где w_av - предельно допустимое приращение расчетного массового отношения влаги в материале увлажняемого слоя, %, за период влагонакопления, принимаемое по таблице 3.4;

- плотность теплоизоляционного слоя, кг/м³;

- толщина теплоизоляционного слоя, м.

3.9 Определение сопротивления паропроницанию дополнительного слоя пароизоляции

При получении в п. 3.7 результата Р > 0 или в п. 3.8 результата Р_к > ΔР в конструкции требуется устройство пароизоляции.

Сопротивление паропроницанию слоя пароизоляции определяется по формуле:

Δ R_vp = R ⁱ_vp (m - 1) , (3.10)

где m – коэффициент, показывающий во сколько раз надо увеличить сопротивление на пути движения влаги к зоне конденсации R ⁱ_vp .

Коэффициент m рассчитывается следующим образом:

а) при получении в п. 3.7 результата Р > 0 коэффициент m выбирают таким образом, чтобы выполнилось условие Р = 0.

С учетом этого формула (3.6) примет вид:
