Тема: Система отвору і система вала

4.1 Поняття системи отвору та системи вала

Утворення різних посадок пов'язане з поняттями "посадки в системі отвору» і «посадки в системі вала».

ПОСАДКИ В СИСТЕМІ ОТВОРУ - це посадки, у яких різні зазори або натяги одержують з'єднанням різних валів (наприклад: f, r, n) з основним отвором H (таблиця 1).

ПОСАДКИ В СИСТЕМІ ВАЛА - це посадки, у яких різні зазори або натягу одержують з'єднанням різних отворів (наприклад: F, R, N) з основним валом h (таблиця 2). Графічне зображення системи отвору і системи вала.

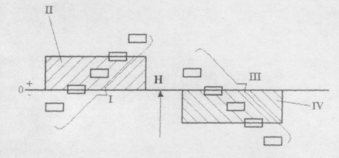

Рис. 1 Графічне зображення системи отвору і системи вала

I - поля допусків валів;

II - поля допуску основного отвору Н;

III - поля допусків отворів;

IV - поле допуску основного вала h.

У системі отвору граничні відхилення отвору для всіх посадок однакові, а різні посадки досягаються зміною граничних відхилень валів.

У системі вала граничні відхилення вала для всіх посадок однакові, а різні посадки досягаються зміною граничних відхилень отворів.

У позначення посадки входить номінальний розмір, загальний для з'єднань, за ним треба дріб, у чисельнику якої вказується поле допуску отвору, а в знаменнику - поле допуску вала.

4.2 Приклади посадок системи отвору та системи вала

Наприклад:

ø60 Н7/c8ø60 Н8/d9ø60 Н9/f9 - у системі отворів

ø60 С8/h7ø60 D8/h8ø60F9/h9 - у системі вала

Із прикладів видно, що ту саму посадку можна одержати як в одній, так і в іншій системі. При виборі системи посадок варто враховувати, що найпоширенішою є система отворів, тому що при роботі із цією системою утвориться менше різних за розмірами отворів, значить виробництво зажадає менше різних різальних інструментів для обробки отворів, що безпосередньо формують розміри (свердел, зенкерів, протягань тощо)

Економічно і технологічно вигідніше застосовувати систему вала, коли використовується суцільнотягнений матеріал у вигляді прутка або дроту без подальшої механічної обробки.

Систему вала застосовують також при використанні в конструкціях машин стандартних складальних одиниць і деталей (наприклад: підшипників кочення, валиків тощо), при виготовленні складних конструкцій, коли на одному валу необхідно здійснити кілька посадок різного характеру.

Комбінована система - ø20 R7/m6.

Питання для самоперевірки:

1. Що таке система отвору, де її використовують?

2. Що таке система вала, де її використовують?

3. Яке відхилення називається основним?

4. Основна різниця між системою вала та системою отвору?

5. Скільки існує квалітетів? Наведіть приклад їх визначення?

6. Які посадки найкращі?

7. Яких посадок більше - із зазором чи з натягом?

Таблиця 1

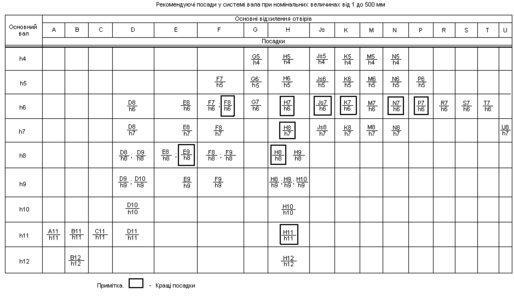

Рекомендовані посадки у системі вала при номінальних величинах від 1 до 500 мм

Примітка.

- Переважні посадки

Рекомендовані посадки у системі отвору при номінальних величинах від 1 до 500 мм

Примітка.

- Переважні посадки

Лекція №5

Тема: Взаємозамінність гладких циліндричних з’єднань

5.1 Положення поля допусків за стандартом

ОСНОВНІ ВІДХИЛЕННЯ - граничні відхилення (верхнє або нижнє), що визначають положення поля допуску щодо нульової лінії.

Для всіх полів допусків, розташованих нижче 0 лінії, основним (найближчим) є верхнє відхилення (es або ЕS). а для полів допусків, розташованих вище 0 лінії - ei або EI – нижнє відхилення.

Усього для валів й отворів передбачено по 28 рядів основних відхилень, які позначаються однією або двома буквами латинського алфавіту – прописні для отворів і рядкові - для валів.

Таблиця 1

Основний отвір позначається літерою Н (Е1 - О).

Основний вал - h (es = 0).

Ряди основних відхилень від А (а) до Н (h) призначені для утворення посадок із зазором, від I (i) до N (n) - перехідних, і від P (p) до ZC (zс) - з гарантованим натягом.

Для кожного літерного позначення величина і знак основного відхилення, а також допуск наведені в ДЕРЖСТАНДАРТі 25346-89.

Друге (не основне) відхилення визначається із залежностей:

EI(ei) = ES(es) - Т або ES(es) = EI(ei) + Т (рис. 1)

Рис. 1 Основні відхилення

Для валів j й js й отворів J й JS поле допуску розташовується симетрично нульової лінії. Основні відхилення, що позначаються однією і тією ж літерою, однакові за величиною, але протилежні за знаком EI=-es для А-Н, ES = -ei для I-ZC.

Із цього правила зроблене виключення для розмірів понад 3 мм для отворів J, К, М та N з допусками по 3-8 квалітетам і для отворів від Р до ZC з допусками по 3-7 квалітетам, для яких застосовується правило:

ES=~-ei+Δ, де - різниця між допуском розглянутого квалітету і допуском найближчого більш точного квалітету.

ПОЛЕ ДОПУСКУ В ЕСКД утворюється з’єднанням основного відхилення і квалітету:

для валів: h6, d10, s7, js5; для отворів: Н6, D10, S7, JS5. За основним відхиленням і допуском визначається і друге граничне відхилення, що обмежує дане поле допуску: EI(ei) = ES(es) - Т ES(es) = EI(ei)+T .

Для тих полів допусків, у яких основним відхиленням є верхнє, нижнє визначається:

для вала: es = ei – Td;

для отвору: ES = EI – TD.

Якщо нижнє відхилення є основним, тоді:

для вала: es = ei + Td;

для отвору: ES = EI + TD.

5.2 Одиниця допуску і квалітет
