Для розмірів від 1 до 3150 мм ДСТ 25347-89 рекомендує велику кількість різних полів допусків, які діляться на:

1) додаткові поля допусків (36 для валів)

2) додаткові поля допусків (32 для отворів)

Щоб зменшити кількість типорозмірів виготовлених деталей і спростити виробництво, у полях допусків 1-го і 2-го рядків виділені для кращого застосування 16 полів допусків для валів і 10 для отворів: d6, h6, js6, n6, p6, r6, s6, f7, h7, h8, h9, d11, h11, H7, IS7, K7, N7, P7, F8, H8, F9, H11.

Кращі поля допусків погоджені з рекомендаціями ІSО, на ці поля в основному орієнтуються організації по виробництву спеціалізованого інструмента й калібрів.

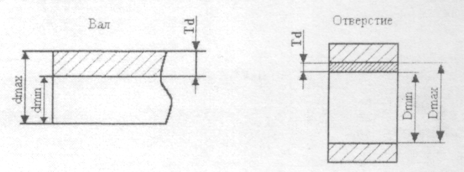

З огляду на похибки обробки, конструктор указує в кресленнях не один, а два гранично припустимих розміри, більший з яких називається найбільшим граничним розміром і позначається d_max, D_max, а менший - найменшим граничним розміром d_min, D_min. Отож різниця між: d_max - d_min = D_max - D_min = TD, називається допуском Т.

Допуск на обробку в кресленнях показується у вигляді двох відхилень від номінального розміру. Відхилення позначаються буквами латинського алфавіту: прописними - для отвору, рядковими - для вала.

Верхнім відхиленням ЕS (es) - ekart - відхилення

Super - S

Inter - i

називається різниця між найбільшим граничним розміром і номінальним:

ЕS = D_max - D

es = d_max – d

Нижнім відхиленням EI (es) називається різниця між найменшим граничним розміром і номінальним:

ЕI = D_min - D

ei = d_min – d

Коли граничний розмір > номінального, на кресленні проставляється "+", навпаки - проставляється "- ", а коли =, то відхилення дорівнює нулю і на кресленні знак не позначається.

ПРИКЛАД побудови полів допусків:

а) ескіз отвору б) схема отвору в) поле допуску отвору

Найбільший граничний розмір дорівнює алгебраїчній сумі номінального розміру й верхнього відхилення:

D_max = D + ES; d_max = d + es;

D_max = 55 + 0,005 = 55,005; d_max = 55 + (-0,03) = 54,970

Найменший граничний розмір дорівнює алгебраїчнїй cумі номінального розміру й нижнього відхилення:

D_min = D + EI d_min = d + ei

D_min = 55 + 0,020 = 55,020 d_min = 55 + (- 0.06) = 54.940

Величину допуску Т можна визначити як алгебраїчну величину алгебраїчної різниці між верхнім і нижнім відхиленнями:

TD = ES – EI Td = es – ei

TD = 0,05 – 0,02 = 0,03 Td = - 0,03 – (-0,06) = 0,03

Робітник повинен знати, який найбільший і який найменший розміри можуть бути допущені при обробці, щоб виріб не був забракований. Іншими словами, йому потрібно вказати 2 граничних розміри, між якими повинен перебувати дійсний розмір.

Допуск вказує на ту неточність виготовлення, у межах якої будуть перебувати всі придатні дійсні розміри.

ПРИКЛАД: Припустимо, потрібно виготовити вал. Тому що виконати цей розмір точно не можливо, на кресленні вказується, що d_max = 30,020 мм, d_min = 29,990 мм, всі дійсні pозміри, що не виходять за межі, будуть придатні, тобто з точністю до 0,010 мм:

30,030 Брак

30,020

30,010 d_max=30,020

30,000 d_min=29,990

29,990 Тd = 0,030

29,980 Брак

Отже, умова придатності деталі зведеться до того, що:

ДЕРЖСТАНДАРТ 2.307-68 ЄСКД передбачає 3 способи нанесення граничних відхилень лінійних розмірів у робочих кресленнях:

1) умовними позначками полів допусків і посадок 18Н6, 60f6, 16r7 і т.д.

2) числовими величинами граничних відхилень:

3) умовними позначками полів і праворуч у дужках числовими величинами граничних відхилень: .

Останній спосіб кращий, тому що, якщо отвір у системі вала, і отвір і вал мають номінальний розмір, що не відповідає ДЕРЖСТАНДАРТУ 6636-69, то вони повинні мати позначення допусків тільки з допуском

60 r6 ; 60F 7

Можливі такі варіанти:

ДСТ 25347-89 містить також раціональні з’єднання полів допусків і квалітетів для отвору і вала.

Питання для самоперевірки:

1. Як класифікують розміри?

2. Як класифікують відхилення розмірів?

3. Що таке номінальний розмір?

4. Що таке граничний розмір?

5. Що таке дійсний розмір?

6. Що таке розрахунковий розмір?

7. Які Ви знаєте умовні позначення відхилень?

8. Які Ви знаєте умовні позначення полів допусків розмірів?

Лекція №3

Тема: Загальні характеристики з’єднань робочих поверхонь деталей

3.1 Посадки із зазором

ПОСАДКА - характер з'єднання деталі, обумовлений величиною зазорів, що виходять у них, або натягів.

ДОПУСК ПОСАДКИ - сума допусків отвору й вала.

ЗАЗОР - різниця розмірів отвору й вала, якщо розмір отвору більше розміру вала: S = D - d

НАТЯГ - різниця розмірів вала й отвору до зборки, якщо розмір вала більше розміру отвору:

N = d - D.

ПОСАДКА ІЗ ЗАЗОРОМ (рухлива) - посадка, при якій забезпечується зазор у з'єднанні (поле допуску отвору розташовано над полем допуску вала), тобто, D_min d_max.

До посадок із зазором ставляться також посадки, у яких нижня границя поля допуску отвору збігається з верхньою границею поля допуску вала, тобто S_min = 0. У зв'язку з коливаннями дійсних розмірів з’єднувальних деталей у межах заданих допусків зазори будуть коливатися від найменшого до найбільшого значення.

НАЙБІЛЬШИЙ ЗАЗОР (S_max) - є позитивна різниця між найбільшим граничним розміром отвору і найменшим граничним розміром вала або алгебраїчна різниця між верхнім граничним відхиленням отвору і нижнім граничним відхиленням вала:

НАЙМЕНШИЙ ЗАЗОР - це позитивна різниця між найменшим граничним розміром отвору і найбільшим граничним розміром вала або алгебраїчна різниця між нижнім відхиленням отвору і верхнім граничним відхиленням вала:

СЕРЕДНІЙ ЗАЗОР (S_cеp) - середньоарифметичне найменшого і найбільшого зазорів:

Рис.1 Посадка з зазором

3.2 Посадки з натягом

ПОСАДКА З НАТЯГОМ (нерухома) посадка, при якій забезпечується натяг у з'єднанні (поле допуску отвору розташовано над полем допуску вала), тобто D_max < d_min. Натяг характеризує ступінь опору взаємному зсуву деталей, тому посадки з натягом задаються в з'єднанні нерухомих деталей машин.

НАЙБІЛЬШИМ НАТЯГОМ (N_max) - називається позитивна різниця:

НАЙМЕНШИЙ НАТЯГ (N_min):

СЕРЕДНІЙ НАТЯГ (N_cеp):

Рис. 2 Посадка з натягом

3.3 Перехідні посадки

ПЕРЕХІДНА ПОСАДКА - посадка, при якій можливе одержання як зазору, так і натягу (поля допуску отвору й вала перекриваються - частково або повністю). У перехідних посадках при найбільшому граничному розмірі вала і найменшому граничному розмірі отвору виходить найбільший натяг, а при найбільшому граничному розмірі отвору й найменшому граничному розмірі вала найбільший зазор, тобто N_max при d_max і D_min, a S_max при D_max і d_min. При оцінці точності з'єднань користуються поняттям ДОПУСКУ ПОСАДКИ, що визначається сумою допусків вала й отвору: Т_пос= TD + Td=JT

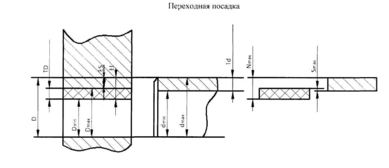

Рис. 3 Перехідна посадка

3.4 Застосування різних посадок залежно від умов роботи деталей

При виборі посадки з гарантованим зазором основним завданням є забезпечення найменшого тертя між дотичними поверхнями вала і втулки, а отже, і найменшого зношування їх.

Посадка з натягом забезпечується силою тертя між поверхнями деталей і залежать від величини натягу. Тому при виборі посадки з N визначають припустимі значення N_max і N_min.

У ковзних посадках (Н7/h6, Н6/h5, Н8/H7) S_min = 0, тому вони перебувають на грані між нерухомими й перехідними посадками. При гарному змащуванні деталі переміщаються відносно один одного вільно (наприклад: напрямні і пиноли у верстатах, поршневі джерела в циліндрах насосів і поршневих машин, що центрують поверхні фланців і кришок, центрування корпуса підшипника з корпусом редуктора, центрування кріплення при точному складанні - H10/h10, H12/h12).

Посадки типу Н7/g6 (пересувні блоки шестірень, у коробці передач), Н7/g5 мають малий гарантійний зазор, що створює гарне центрування деталей і відсутність ударів при зміни навантаження. При гарному змащенні посадки застосовують для з’єднання шийки колін вала із шатуном у поршневому двигуні внутрішнього згоряння, вала ротора турбіни.

Посадки Н7/f7, Н8/f7, Н7/f6 мають великий зазор. Застосовують при з'єднанні деталей, які працюють в основному при помірних і постійних швидкостях і при ненаголошеному навантаженні (наприклад: обертові в підшипниках вали і шпинделі), тобто дієвідміни вал-втулка в підшипниках ковзання.

Посадки Н8/е8, Н7/е7, Н7/е8 мають відносно більші S і застосовують для рухливих з'єднань при великій довжині втулки і частоті обертання 1000 об/хв (наприклад: валів із втулками підшипників у відцентрових насосах, у приводах шліфувальних верстатів і турбогенераторах, валів холостих шківів і вільно обертових коліс, тобто для підшипників ковзання при широко розставлених опорах або в з’єднаннях , багатоопорного вала - число опор > 2).

Посадки H10/d10, Н12/d12 - шарнірне з'єднання (палець-втулка); H8/d9, H9/d9 - мають відносно більші S і застосовуються для з'єднання деталей, що працюють із більшим n (об/хв), коли за умовами роботи деталей виникає неточне центрування (наприклад: у сільськогосподарських, дорожніх та інших машинах, з’єднання поршня із циліндром у компресорі).

Посадки Н7/е8 застосовуються для деталей, що працюють при високих t (у теплових двигунах).

Посадки H7/k6, K7/h6 дають гарну точність центрування й забезпечують швидке складання. Їх застосовують для швидкохідних шківів, коліс редукторів, маховичків, рукояток, настановних коліс.

Питання для самоперевірки:

1. Класифікація з’єднань за їх характером.

2. Перелічіть методи добирання відхилень і полів допусків для з’єднань.

3. Як добирають поля допусків для рухомих з’єднань?

4. Як добирають поля допусків для нерухомих з’єднань?

5. Що називається посадкою?

6. Чим відрізняються посадка з зазором від посадки з натягом?

7. Що таке натяг?

8. Що таке посадка з натягом?

9. Що таке посадка з зазором?

10. Наведіть приклади визначення полів допуску на кресленнях.

11. Наведіть приклади використовування різноманітних посадок.

12. Коли використовуються посадки з зазором?

13. Що таке допуcк посадки?
