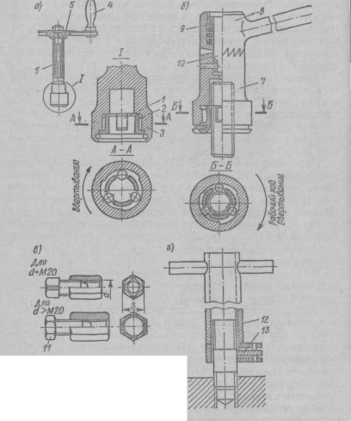

Рис. 13. Ключи для шпилек: а - ручной ключ для ввертывания шпилек; б-ключ-трещотка; в - ключ-гайка; г - эксцентриковый ключ.
На рис. 13, г, показан эксцентриковый ключ для ввинчивания шпилек c. захватом за гладкую часть стержня. В корпусе 12 ключа имеется эксцентрично посаженный ролик 18 с рифленой насечкой. При вращении корпуса 12 шпилька захватывается роликом и ввинчивается в отверстие.

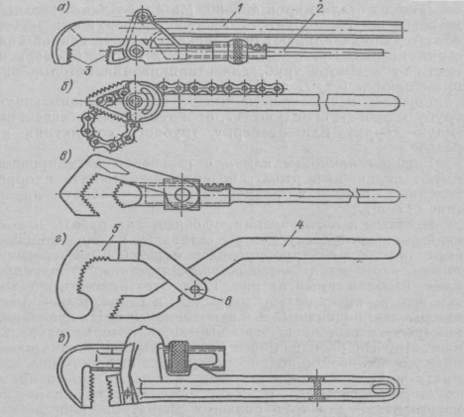

Рис. 14. Трубные ключи: а - рычажный; б - цепной; в - накидной; г - с регулированием на разные диаметры труб; б – разводной.
Трубные ключи. При выполнении трубных соединений на фланцах пользуются гаечными ключами, описанными выше. При сборке трубопроводов на резьбе применяют специальные трубные ключи, которые подразделяют на рычажные, цепные и накидные.
Трубные рычажные ключи имеют два рычага: подвижный 1 и неподвижный 2 (рис. 14, а). Захватная губка 3 подвижного рычага позволяет произвольно менять в определенных пределах размер зева для захвата трубы. Со стороны насечек захватные губки имеют незначительный изгиб, позволяющий зажимать трубу одновременно во многих точках. Неподвижный 2 и подвижный 1 рычаги изготовляют из стали марок 45 - 50. Материал для остальных деталей не нормируется. Рабочие поверхности губок обязательно закаливают (с отпуском). Ключи данной конструкции разделяют по номерам от № 1 до № 5 в зависимости от диаметра труб, для отвинчивания которых они применяются (от 1/4 до 4'').
Трубные цепные ключи имеют цепь, прижимающую трубу к зубьям щек (рис. 14, б) и тем самым обеспечивающую сборку или разборку трубного соединения на резьбе.
Трубные накидные ключи с резьбовой регулировкой имеют подвижный рычаг, позволяющий менять в определенных пределах размер зева для захвата трубы (рис. 14, в). Простым в изготовлении, удобным для работы и имеющим меньшую массу, чем все остальные ключи, применяемые при сборке трубопроводов с резьбовыми соединениями, является нестандартизированный трубный ключ, изображенный на рис.14, г. Этот ключ отличается тем, что не имеет резьбы на рычаге и гайке. Ключ имеет два рычага: подвижный 4 и неподвижный 6. На неподвижном рычаге выполнены три выреза, в которые закладывается штифт 6 подвижного рычага. Размер ключа изменяют перестановкой подвижного рычага из одного положения в другое. С помощью этого ключа можно собирать трубы диаметром 1/2 - 1". Такого же вида ключи можно изготовить и для труб больших диаметров. При работе таким ключом рабочий одной рукой устанавливает штифт 6 подвижного рычага 4 на нужный размер, а другой - нажимает на неподвижный рычаг 6, тем самым прочно зажимая трубу. При сборке трубопроводов применяют еще и трубный разводной ключ (рис. 14, д) с самозатягивающей подвижной губкой, обеспечивающей его надежное сцепление с поверхностью трубы. Трубный разводной ключ надежен и особенно удобен в работе. Существенным недостатком трубных ключей является то, что они оставляют на поверхности труб следы насечек от зажимных губок. Это часто требует дополнительной зачистки труб напильником. Устранение этого недостатка должно стать одной из задач сборщиков-рационализаторов.

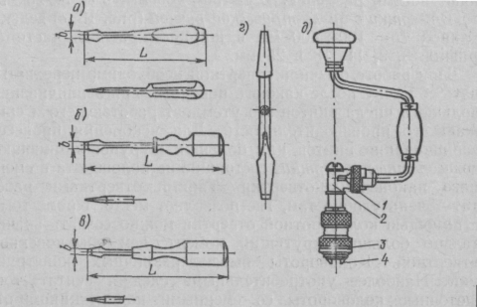

Рис. 15. Слесарно-сборочные (монтажные) отвертки: а - цельнометаллические с деревянными накладными щеками; б - с металлической пяткой; в - с диэлектрической ручкой; г - сменный наконечник-отвертка; д - трещоточный коловорот: 1 - кольцо-переключатель; а - механизм сцепления; 3 - патрон; 4 - кулачки патрона.
Отвертки. В процессе сборки (разборки) машин для завинчивания винтов и шурупов, имеющих головку с прорезью (шлицем), пользуются отвертками. Их подразделяют на проволочные, цельнометаллические с деревянными накладными щеками, с металлической пяткой, с диэлектрической ручкой, коловоротные, специальные и высокопроизводительные.
Отвертка состоит из трех частей: рабочей части (лопатки), стержня и ручки. Выбирают отвертку по ширине рабочей части, которая зависит от размера шлица в головке шурупа или винта.
Проволочные отвертки изготовляют из стали У7, длина от 7 до 125 мм, ширина лезвия 2, 3, 4, 5 мм. Рабочую часть отвертки подвергают закалке и отпуску на длину 10 - 15 мм.
Цельнометаллические отвертки с деревянными накладными щеками (дуб, бук) изготовляют из стали У7 шести размеров (рис. 15, а):
Длина L., мм... .125 150 175 200 250 300 Ширина рабочей части bмм... .,...4 5 7 9 11 15
Отвертки с металлической пяткой (рис. 15, б) выполняют восьми размеров: Ь = 150 - : 400 мм; Ь = 7 - : 25 мм., Отвертки с диэлектрической ручкой (рис.18, в) делают длиной L. = 100 - : 400 мм и шириной рабочей части о, равной 3, 9, 11, 18 и 25 мм.
При работе обычной отверткой необходимо перехватывать ее ручку после каждого поворота, при завинчивании большого числа винтов это утомляет работающего и снижает его производительность. Для ускорения процесса завинчивания винтов или больших шурупов применяют коловоротные отвертки, состоящие из коловорота и сменного наконечника-отвертки. Такими отвертками работать очень удобно там, где позволяет место. Кроме того, с помощью коловоротной отвертки можно создать значительно больший крутящий момент, чем обыкновенной отверткой. Коловороты бывают различных конструкций. Наиболее употребительными следует считать трещоточные коловороты со сменными наконечниками-отвертками, имеющими различную ширину рабочей части (рис. 15, г, д).
Специальные отвертки подразделяют на отвертки с центрирующей муфтой или с выточкой в головке и отвертки с упорами.
1. Отвертки с центрирующей муфтой или с выточкой в головке применяют для завинчивания винтов и шурупов, когда требуется предотвратить соскальзывание лезвия отвертки. Применение отверток с муфтами или с выточкой в головке благодаря автоматическому центрированию лезвия в шлице винта значительно ускоряет и облегчает работу слесаря-сборщика.
2. Отвертки с упорами применяют при необходимости сильного затягивания винтов, где обычными отвертками нельзя создать усилия ввиду выскальзывания лезвия из шлица.
К высокопроизводительным отверткам следует отнести трещоточные, тарированные и механизированные (машинные) отвертки.

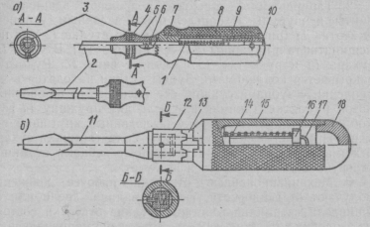

Р
ис. 16. Высокопроизводительные отвертки: а - трещоточная; б - тарированная; в - механизированная.
Трещоточная отвертка (рис. 19, а) состоит из шестигранной пластмассовой рукоятки 8, стальной гильзы 7 и втулки 10, установленной в рукоятке. Внутри втулки и гильзы помещен подвижный штифт с пружиной 1, на конце которого насажена и закреплена штифтом 6 головка-трещотка 5. На торце головки имеются зубцы, находящиеся в зацеплении с зубцами гильзы. В головку вставляется сменная отвертка 2, соединяемая своим срезанным концом со срезом штифта 9. Крепление отвертки выполняют защелкой 3 и пружинным кольцом 4. При завинчивании зубцы головки сцеплены с зубцами гильзы; при обратном повороте рукоятки гильза проскальзывает по скосам зубцов трещотки, рукоятка в это время приподнимается кверху, отвертка же остается на месте. Надавливая на рукоятку, производят сцепление зубцов головки и гильзы, после чего можно продолжать завинчивание.
2. Тарированные отвертки позволяют завинчивать винты и шурупы с определенным заданным усилием. Отвертка 11 (рис. 16, б) закреплена во втулке 12 при помощи штифта и пружины (см. сечение Б - Б). Втулку 12, сухарь И рукоятку 15 соединяет винт 17. Рукоятка закрывается колпаком 18. Зубцы втулки находятся в зацеплении с зубцами сухаря, соединенного со шпоночным пазом рукоятки. Сжимая или ослабляя пружину 14 гайкой 1б, регулируют отвертку на заданный крутящий момент. При достижении заданного усилия затяжки сухарь отжимается, выходит из зацепления с зубцами втулки и отвертка 11 поворачиваться не будет.
3. Механизированные отвертки рабочее движение получают от гайковерта, гибкого валика, дрели или от шпинделя сверлильного станка. Такие отвертки состоят из головки 20 (рис. 16, в), имеющей направляющую выточку для головки винта 19, собственно отвертки 21, соединенной при помощи заклепки 22 с хвостовиком 2б. Последний соединяется с приводом. Головка резьбой соединена с корпусом 23, в котором размещены пружина 24 и упорные полукольца 25. Винт направляется головкой отвертки в отверстие детали, и производится завинчивание. Утомительной операцией является завинчивание мелких винтов, особенно если эта работа выполняется с применением ручных инструментов. В приборостроении разработано много различных конструкций электромеханических отверток. Некоторые из них подвешиваются на специальные стойки и приводятся в движение от электродвигателя; с помощью гибкого вала вращение передается червячному редуктору и шпинделю отвертки. В последнее время операция завинчивания мелких винтов и шурупов не только механизируется, но и автоматизируется.

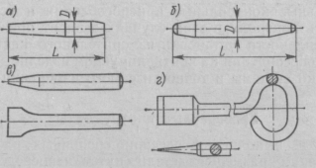

Рис. 17. Оправки и скребки: а - конусные оправки; б - проходные оправки; в - скребки для очистки поверхностей; г - скребки для снятия заусенцев.
Оправки и скребки. В процессе сборки машин и при выполнении монтажных работ слесари-сборщики пользуются, различными справками, скребками для чистки поверхностей и для снятия заусенцев и т.п. Оправки подразделяют на конусные и проходные (рис. 17, а, б). Их применяют для наводки до правильного совпадения 'отверстий - в: соединенных деталях. Оправки изготовляют из стали Ст5 размерами D x L., мм: 12 Х 130; 14 Х 140; 16-. Х 150;: 19 Х 160; 22 Х 170; 25 Х 185; 28 Х 195; 31 Х 205. Проходные оправки применяют также для проверки совпадения отверстий соединенных деталей. Диаметр тела оправки выполняют равным диаметру отверстий деталей.
Скребки (рис. 17, в, г) изготовляют двух типов: для очистки стыковых поверхностей и для снятия заусенцев. Их выполняют из стали Ст5 или Ст6. Рабочая часть скребка после закалки и отпуска должна иметь твердость НRС 50 - 55.
