3. При работе холодильной установки определите температуру в следующих точках и запишите ее в табл. 2:

- с помощью термометра 6 (рис. 1) - температуру наружного воздуха;

- потенциометром КСП-4 9 (рис. 1) - температуру воздуха в камере прилавка и уточните ее по манометрическому термометру 7 (рис. 1) ( ); при этом и должны быть равны;

- с помощью потенциометра КСП-4 - температуру охлаждающей поверхности воздухоохладителя: на поверхности ребра ( ) и на поверхности стенки трубы ( ).

4. Определите избыточное давление конденсации и кипения и (в атм) по манометрам 5 и 4 соответственно (рис.1) или 7 и 3 соответственно (рис.2), Результаты занесите в табл. 2.

5. С помощью часов заметьте для одного из циклов время включения ( ), выключения ( ) и повторного включения ( ) компрессора холодильного агрегата при данной настройке термореле холодильного агрегата. Определите продолжительность работы, например, в минутах:

и продолжительность цикла:

Результаты запишите в табл. 2.

(Необходимо иметь ввиду, что время цикла складывается из продолжительности работы компрессора и продолжительности - его остановки, т.е. ).

Журнал наблюдений

Таблица 1. Характеристика наружного ограждения

№ пп слоев	Наименование	Вид материала	Толщина		Коэф. теплопроводности
			Условное обозначение	Численное значение, м	Условное обозначение	Численное значение, Вт/(мК)
1	2	3	4	5	6	7
1	Внутренняя обшивка	Алюминий		0.001
2	Тепловая изоляция	Пенополиуретан		0.086
3	Слой пароизоляции	Битум		0.001
4	Наружная обшивка	Сталь		0.0011

А=2м, В=0.8 м, С=0.87 м, Д=0.42м, Е=0.58 м

Таблица 2. Параметры работы холодильной установки

Наименование измеряемой величины	Условное обозначение	Размерность	Численное значение
Температура наружного воздуха			20
Температура воздуха в камере прилавка:
а) по показанию потенциометра КСП-4 или манометрического термометра			-10
Температура охлаждающей поверхности воздухоохладителя:
а) поверхности ребра			-15
б) поверхности стенки трубы			-17
Давление конденсации хладагента:
а) избыточное по манометру			9
б) абсолютное
Давление кипения хладагента:
а) избыточное по манометру			2.7
б) абсолютное
Вид холодильного агента	-	-	R22
Продолжение Табл. 1.
Температура конденсации в соответствии с давлением конденсации,
То же (расчетная)
Температура кипения в соответствии с давлением кипения,
То же по (расчетная)
То же по (расчетная)
Время первоначального включения компрессора холодильного агрегата			10.45
Время отключения компрессора холодильного агрегата			11.15
Время повторного включения компрессора холодильного агрегата			11.30
Продолжительность работы агрегата			30
Продолжительность цикла			45

ПРОВЕДЕНИЕ РАСЧЕТОВ. ПОСТРОЕНИЕ ГРАФИКОВ. ВЫВОДЫ

Проведение расчетов

1. Определите коэффициент теплоотдачи от внутренней обшивки ограждения камеры к воздуху камеры. При этом используйте уравнение Юргеса:

,

где: - коэффициент теплоотдачи от внутренней обшивки ограждения камеры к воздуху камеры, ;

- скорость движения воздуха в камере; по результатам исследований .

2. Примите коэффициент теплоотдачи от наружного воздуха к наружной поверхности ограждения .

3. Определите коэффициент теплопередачи наружного ограждения в по формуле:

При определении , значения величин примите в соответствии с их значениями, приведенными в табл. 1.

4. Определите толщину ограждения и суммарную площадь наружных ограждений из выражений:

_,

где: - толщина наружного ограждения, .

Рис. 4. Схема снятия наружных размеров наружного ограждения прилавка.

5. Пользуясь выражениями:

и

,

определите абсолютные давления и в МПа. Установите вид хладагента и запишите в табл. 2.

Пользуясь таблицами параметров насыщенных паров хладогентов R134а или R22 (приложения 2 и 3), определите температуры конденсации и кипения соответственно по давлениям и .

Полученные результаты запишите в табл.2.

По таблице: , .

Проверьте полученные температуры и (табл. 2). Для ориентировочных расчетов можно рекомендовать уравнения:

- для температуры конденсации (расчетной):

C,

где C - температура воздуха на выходе из конденсатора;

при этом - температура воздуха на входе в конденсатор;

- для температуры кипения (расчетной):

C, исходя из температуры на поверхности ребра воздухоохладителя;

C, исходя из температуры на стенке трубы воздухоохладителя.

Результаты расчетов запишите в табл. 2.

6. Определите объем, описываемый поршнями компрессоров пользуясь выражением:

При расчетах используйте сведения о компрессоре ВН 400.

7. Примите в дальнейших расчетах, что коэффициент теплопередача воздухоохладителя составляет .

Построение графиков

Задача определения равновесной температуры воздуха в охлаждаемом помещении и равновесной температуры кипения рабочего тела в дальнейшем решается после графического построения зависимостей , , . Эти зависимости соответственно называются характеристиками компрессора, испарителя, наружного ограждения. Здесь же строится график, характеризующий суммарные теплопритоки . В общем виде они представлены на рис. 5.

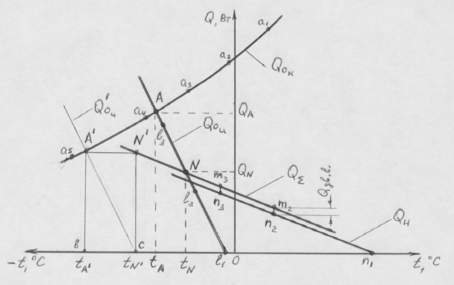

Рис. 5. Характеристики компрессора, испарителя, наружного ограждения, график суммарной тепловой нагрузки.

Для построения характеристик используйте координатную бумагу (миллиметровку). Задайтесь масштабом по оси ординат - для нанесения значений (рекомендуется диапазон ) и по оси абсцисс - для нанесения, значений (рекомендуемый диапазон ).

1. Постройте характеристику наружного ограждения, используя выражение (1). Для этого температуре задайте несколько произвольных значений:

а) , для которого ;

б) от до ,
