С целью повышения надежности работы робототехнического средства рассмотрим возможность изменения его функциональной структуры. Очевидно, что из всех выходных параметров элементов РС можно уменьшить или устранить воздействие в функциональной структуре взаимосвязи параметров – точности позиционирования отдельных элементов. Влияние параметров на работоспособность всей системы РС устраняется посредством введения жесткой механической фиксации манипулятора относительно рабочего места текстильной машины, где производится вспомогательная технологическая операция по ее обслуживанию. Для этой цели можно использовать зубчатую реечную передачу, храповые механизмы, различные виды фиксаторов. Данные стопорные устройства монтируются на текстильной машине и выставляются относительно ее рабочих мест. Влияние параметров , , и на работоспособность РС можно устранить посредством увеличения зоны перекрытия временных диапазонов позиционирования исполнительных механизмов РС при совместном выполнении ими технологической операции по обслуживанию текстильной машины. С этой целью лучше всего применять в конструкции РС кулачковые механизмы. Для того чтобы при этом не увеличилось общее время позиционирования манипулятора, необходимо улучшить кинематические характеристики последнего.

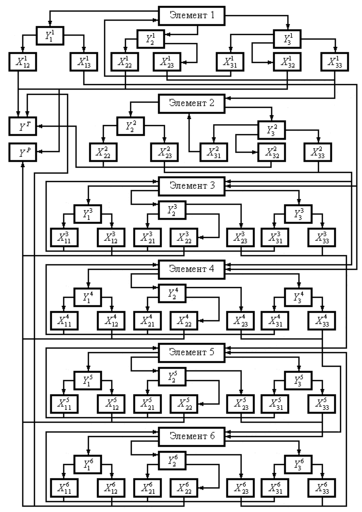

Рис. 2. Функциональная структура робототехнических средств текстильных машин

С учетом вышеизложенного на рис. 3 представлена схема усовершенствованной функциональной структуры РС текстильных машин.

1.2 Моделирование структурных схем исполнительных механизмов робототехнических средств

Технологическая цепочка прядильного производства состоит из большого количества разнообразных по своему назначению и конструктивному исполнению текстильных машин, поэтому с целью снижения затрат времени на проектирование робототехнических средств, имеющих, как правило, несколько исполнительных органов и обслуживающих конкретные типы текстильных машин, имеет смысл выявить общую методику моделирования структурных схем исполнительных механизмов РС.

Для частного случая, а именно для автосъемника бобин, осуществляющего съем наработанных бобин на пневмомеханической прядильной машине и установку пустых патронов на их место, методика поиска новых технических решений его исполнительных органов отражена в работах.

При решении задачи разработки общей методики моделирования структурных схем исполнительных механизмов РС машин прядильного производства, прежде всего, следует определить основной критерий, который необходимо положить в основу оценки получаемых технических решений. Очевидно, что этим основным критерием является надежность функционирования РС, т.к. она в себя включает следующие требования, предъявляемые к работе исполнительных механизмов РС:

• получение требуемой траектории выходного звена исполнительного механизма РС исходя из выполняемой им вспомогательной технологической операции по обслуживанию текстильной машины;

• выполнение кинематических и динамических ограничений, налагаемых на работу выходного звена;

• получение необходимой точности позиционирования выходного звена на обслуживаемом им рабочем месте текстильной машины;

• достижение синхронизации движений между выходными звеньями исполнительных механизмов РС.

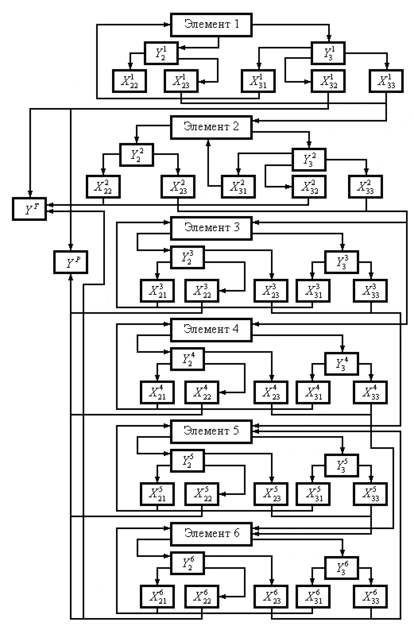

Рис. 3. Усовершенствованная функциональная структура робототехнических средств текстильных машин

В предыдущем пункте показано, что максимальное количество приводов РС текстильных машин может быть равно трем, а максимальное количество исполнительных механизмов равно восьми. При этом один из приводов осуществляет движение РС вдоль фронта текстильной машины, а два других приводят в движение исполнительные механизмы. Учитывая эти условия, произведем оценку надежности исполнительных механизмов РС текстильной машины, которая может быть осуществлена на стадии проектирования и заключается в систематическом исследовании всех вариантов конструкции, втекающих из закономерностей строения совершенствуемого объекта. При этом исследуются как известные, так и новые необычные варианты, которые при простом переборе могли быть упущены. Основные этапы оценки надежности новых технических решений исполнительных механизмов РС текстильной машины заключаются в следующем:

• дается точная формулировка задачи, подлежащей решению;

• раскрываются все важные характеристики объекта, его параметры, от которых зависит решение проблемы;

• раскрываются возможные варианты по каждой характеристике посредством составления морфологической матрицы поиска новых технических решений на основе применения метода Ф. Цвики и ее последующего решения;

• определяется функциональная ценность всех полученных решений посредством наложения граничных условий на взаимообусловленные характеристики объекта.

Согласно вышеизложенному, рассмотрим основные этапы решения проблемы «Увеличить надежность работы РС машины поточной линии прядильного производства». Как было указано ранее, данное РС может состоять из одиннадцати основных элементов, а именно: привода ходовой секции, приводов рабочих секций и исполнительных механизмов, выполняющих технологические операции по обслуживанию текстильной машины, входящей в состав поточной линии прядильного производства. Следовательно, согласно теории надежности для выполнения поставленной задачи надо решить проблему повышения надежности работы каждого элемента системы. Кроме того, надежность работы системы зависит от ее связей с окружением, в данном случае с текстильной машиной поточной линии прядильного производства. На основании этого определено поле поиска решений для проблемы «Увеличить надежность работы РС машины поточной линии прядильного производства», представленное на рис. 4. Используя основные методы повышения надежности элементов, определены поля поиска решения проблем «Увеличить надежность работы 3‑го элемента РС машины поточной линии прядильного производства», а также «Уменьшить количество связей РС с машиной поточной линии прядильного производства». Следует заметить при этом, что элементы данного РС при решении проблемы повышения их надежности работы разделены на две группы. Это обусловлено различиями в характере их функционирования.

Из анализа схем, приведенных на рис. 4–6, следует, что одним из основных путей повышения надежности работы РС машины поточной линии прядильного производства является изменение структурных схем его исполнительных механизмов, в связи с чем необходимо разработать методику моделирования данных структурных схем таких РС.

Для этого раскроем возможные варианты по каждой характеристике исполнительного механизма РС путем составления морфологической матрицы, отражающей закономерности строения усовершенствуемого объекта. Каждая характеристика обладает определенным числом различных независимых свойств , , … . Например, параметр исполнительного механизма «движение» может иметь независимые свойства , , означающие перемещение в плоскости и пространстве. Эти матрицы-строки могут быть записаны в следующем виде:

Если в каждой строке матрицы зафиксировать один из элементов, то набор из них будет представлять возможный вариант решения исходной задачи. Если использовать приведенную выше систему матриц для построения р-мерного пространства, то получим морфологический ящик. Полное число решений в этом случае равно:

.

В высшей степени существенно, что вплоть до данного момента не должен ставиться вопрос о ценности того или иного решения. Такое преждевременное любопытство почти всегда наносит ущерб беспристрастному применению морфологического метода. Однако, как только получены все решения, можно сопоставить их с любой системой принятых критериев.

– движение механизма совершается:

а) в плоскости ;

б) пространстве .

– наличие взаимодействия механизма с другими

рабочими органами РС:

а) именно с одним рабочим органом ;

б) именно с двумя рабочими органами ;

в) именно с тремя рабочими органами ;

г) не имеется .

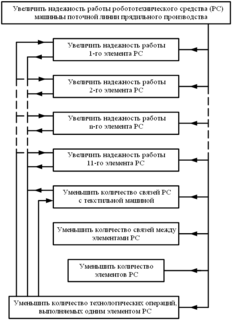

Рис. 4. Поле поиска решений проблемы «Увеличить надежность работы робототехнического средства машины поточной линии прядильного производства»

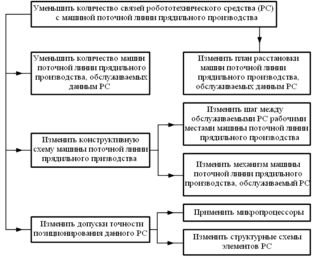

Рис. 5. Поле поиска решений для проблемы «Уменьшить количество связей робототехнического средства с машиной поточной линии прядильного производства»

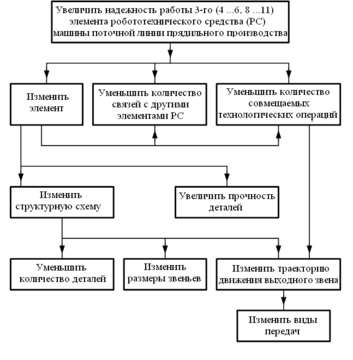

Рис. 6. Поле поиска решений для проблемы «Увеличить надежность работы 3‑го элемента робототехнического средства машины поточной линии прядильного производства»

– пересечение выходным звеном механизма траек-тории выходного звена другого рабочего органа РС:

а) обязательно ;

б) необязательно ;

в) ни в коем случае .

– наличие у механизма принудительного движения от другого рабочего органа РС:
