Таблица может иметь заголовок, помещаемый над таблицей.

Тексты (слова и цифры) выполняют чертежным шрифтом по
ГОСТ 2.304-81.

В качестве наглядных пособий могут быть изготовлены модели, макеты, демонстрационные компьютерные программы.

4.4 Правила выполнения основных надписей

На каждом листе графических документов выполняют основную надпись, которую располагают в правом нижнем углу листа вдоль длинной его стороны.

Форма, содержание, расположение и размеры граф основных надписей должны соответствовать ГОСТ 2.104-68. Пример надписи для чертежа приведен в прил. 2.

5. ОПИСАНИЕ ПРОГРАММНЫХ ПРОДУКТОВ

Описание программных продуктов должно содержать следующие разделы: общие сведения по программе, руководство пользователя программой и тексты программы.

Общие сведения включают в себя:

• название и обозначение программы;

• язык программирования или программную систему, в которой решается задача;

• описание логической структуры программы и ее связь с другими программами;

• описание информационной структуры программы;

• требования к техническим средствам, необходимым для функционирования программы;

• входные и выходные данные программы;

• способы вызова программы.

Руководство пользователя (или руководство оператора) должно содержать:

• сведения о назначении программы, достаточные для понимания функций программы и ее эксплуатации;

• условия, при которых программа может быть выполнена;

• порядок выполнения и последовательность действий пользователя, обеспечивающих загрузку, запуск, выполнение и завершение программы с указанием возможных вариантов команд и функциональных клавиш;

• сообщения о ходе выполнения программы, а также его действия в случае сбоев, и возможности повторного запуска программы.

Тексты программ рекомендуется не включать в основной текст пояснительной записки, а приводить в приложениях.

ПРИЛОЖЕНИЕ 1

Федеральное агентство по образованию

ГОУ ВПО “УРАЛЬСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ-УПИ”

Кафедра автоматики и информационных технологий

Оценка__________

Члены комиссии

БУФЕРНЫЙ РЕГИСТР ТИПА «ОЧЕРЕДЬ»

Пояснительная записка

Курсовой проект

230101 0000 26 ПЗ

Руководитель:

К.М. Антонов

доц., канд. техн. наук

Студент:

И.С. Фролов

Р-33032

2006

ПРИЛОЖЕНИЕ 2

Примеры заполнения основных надписей

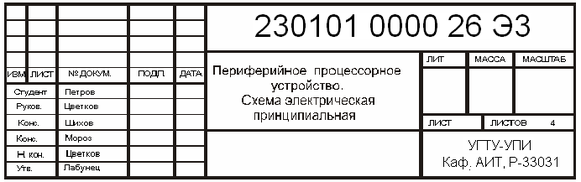

Рис. П.2.1. Основная надпись для первых листов чертежей и схем

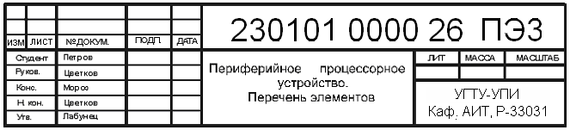

Рис. П.2.2. Основная надпись для перечня элементов

Рис. П.2.3. Основная надпись для чертежей (схем) и текстовых
конструкторских документов (последующие листы)

ПРИЛОЖЕНИЕ 3

ТИПЫ СХЕМ И ИХ ОПРЕДЕЛЕНИЕ

Структурная схема — схема, определяющая основные функциональные части изделия. Структурная схема разрабатывается для схем других типов и используется для общего ознакомления с изделием.

Функциональная схема — схема, разъясняющая определенные процессы, протекающие в отдельных цепях установки или в установке в целом.

Принципиальная схема — схема, определяющая полный состав элементов и связей между ними и дающая представление о принципах работы устройства.

Схема соединений (монтажная) — схема, показывающая соединения составляющих частей установки и определяющая провода, жгуты проводов, кабелей или трубопроводы, которыми осуществляются соединения.

Схема подключения — схема, показывающая внешнее подключение установки к внешним цепям при ее эксплуатации.

Общая схема — схема, определяющая составные части комплекса и соединения их между собой на месте эксплуатации.

Схема расположения — схема, определяющая относительное расположение составных частей устройства, а при необходимости также расположение проводов, жгутов, кабелей, трубопроводов и т.п.

ПРИЛОЖЕНИЕ 4

ОБЩИЕ ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ СХЕМ

Схема — это графический конструкторский документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними. Схемы выполняют без соблюдения масштаба и действительного пространственного расположения составных частей изделия. Необходимое количество типов схем, разрабатываемых на проектируемое изделие, а также количество схем каждого типа определяется разработчиком в зависимости от особенностей изделия. На схемах, как правило, используют стандартные условные графические обозначения. Если необходимо использовать нестандартизованные обозначения некоторых элементов, то на схеме делают соответствующие пояснения. Следует добиваться наименьшего числа изломов и пересечений линий связи, сохраняя между параллельными линиями расстояние не менее 3мм. На схемах допускается помещать различные технические данные, характеризующие схему в целом и отдельные ее элементы. Эти сведения помещают либо около графических обозначений, либо на свободном поле схемы, как правило, над основной надписью.

Графические обозначения. Электрические элементы и устройства на схеме изображают в виде условных графических обозначений, установленных стандартами ЕСКД или построенных на их основе. При необходимости применяют нестандартизованные условные графические обозначения. Стандартизованные или строящиеся на основе стандартизованных графические обозначения на схемах не поясняют; нестандартизованные обозначения должны быть пояснены на свободном поле схемы.

Размеры условных графических обозначений выбирают из следующих соображений. Стандартные условные графические обозначения элементов выполняют по размерам, указанным в соответствующих стандартах. Если размеры стандартом не установлены, то графические обозначения на схеме должны иметь такие же размеры, как их изображения в стандартах. При выполнении иллюстративных схем на больших форматах можно все условные графические обозначения пропорционально увеличить по сравнению с приведенными в стандартах.

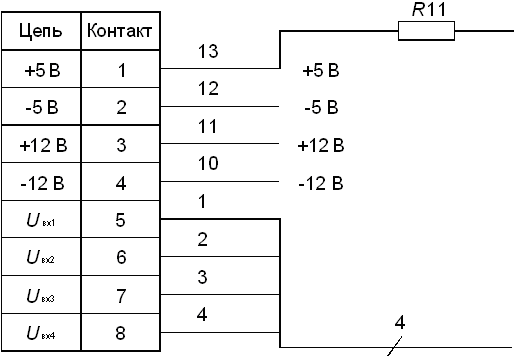

Линии связи. На схемах всех видов линии связи должны состоять из горизонтальных или вертикальных отрезков и иметь минимальное количество изломов и взаимных пересечений. В отдельных случаях допускается применять наклонные отрезки линии связи, длину которых следует по возможности ограничивать. При использовании групповых линий должны выполняться следующие требования. Каждая сливаемая линия в месте слияния должна быть помечена условным порядковым номером (рис.П.4.1,а), допускается помечать линии буквами или сочетанием букв и цифр.

Сливаемые линии не должны иметь разветвлений, т.е. каждый условный номер должен встречаться на линии групповой связи два раза. При наличии разветвлений их количество указывают после порядкового номера линии через дробную черту.

Для уменьшения количества параллельных сонаправленных линий большой протяженности рекомендуется изображать их в однолинейном представлении. При этом следует сохранять порядок следования линий в группе (рис. П.4.1,б). Если это невозможно или нецелесообразно, то на линии наносят соответствующие метки (рис. П.4.1,в).

Рис. П.4.1

Линии, соединяющие графические обозначения на схемах, показывают, как правило, полностью. Допускается обрывать линии связи, если они затрудняют чтение схемы. Обрывы линий заканчивают стрелками. Около стрелок указывают места обозначения прерванных линий, например подключения, или необходимые характеристики цепи (полярность, потенциал и т.д.).

При необходимости на схеме помещают текстовую информацию. Содержание текста должно быть кратким и точным. В надписях не должны применяться сокращения слов, за исключением общепринятых или установленных в стандартах (рис. П.4.2).

Рис. П.4.2

Структурная схема отображает принцип работы изделия в самом общем виде. На схеме изображают все основные функциональные части изделия (элементы, устройства, функциональные группы), а также основные взаимосвязи между ними. Действительное расположение составных частей изделия не учитывают и способ связи (проводная, индуктивная, количество проводов и т.д.) не раскрывают. Построение схемы должно давать наглядное представление о последовательности взаимодействия функциональных частей в изделии (рис. П.4.3, П.4.4).

Направление хода процессов, происходящих в изделии, обозначают стрелками на линиях взаимосвязи.

Рис. П.4.3

Рис. П.4.4

Функциональная схема. Для сложного изделия разрабатывают несколько функциональных схем, поясняющих происходящие процессы при различных предусмотренных режимах работы. Количество функциональных схем, разрабатываемых на изделие, степень их детализации и объем помещаемых сведений определяются разработчиком с учетом особенностей изделия.

Функциональные части и связи между ними изображают в виде условных графических обозначений, установленных в стандартах ЕСКД (рис.П.4.5). Отдельные функциональные части на схеме допускается изображать в виде прямоугольников. В этом случае части схемы с поэлементной детализацией изображают по правилам выполнения принципиальных схем, а при укрупненном изображении функциональных частей — по правилам структурных схем (рис. П.4.6).

Рис. П.4.5

Рис. П.4.6

Принципиальная схема. Принципиальная схема является наиболее полной электрической схемой изделия, на которой изображают все элементы и устройства, необходимые для осуществления и контроля в изделии заданных электрических процессов, все связи между ними, а также элементы подключения (разъемы, зажимы), которыми заканчиваются входные и выходные цепи.

Электрические элементы на принципиальной схеме изображают условными графическими обозначениями, начертание и размеры которых установлены в стандартах ЕСКД.

Схемы выполняют для изделий, находящихся в отключенном положении. В технически обоснованных случаях допускается отдельные элементы схемы изображать в выбранном рабочем положении с указанием на поле режима, для которого изображены эти элементы.

Позиционные обозначения элементов. Всем изображенным на схеме элементам и устройствам присваиваются условные буквенно-цифровые позиционные обозначения (рис. П.4.7).

Рис. П.4.7

Позиционное обозначение проставляют на схеме рядом с условными графическими обозначениями элементов и устройств с правой стороны или над ними.

Перечень элементов. Данные об элементах и устройствах, изображенных на схеме изделия, записывают в перечень элементов. Допускается все сведения об элементах помещать рядом с их изображением на свободном поле схемы. Связь между условными графическими обозначениями и перечнем элементов осуществляется через позиционные обозначения. Перечень помещают на первом листе схемы или выполняют в виде самостоятельного документа на листе формата А4 с основной надписью для текстовых документов по форме 2 ГОСТ 2.104-68. Перечень элементов оформляют в виде таблицы и заполняют сверху вниз (табл. П.4.1). Элементы в перечень записывают в алфавитном порядке буквенных позиционных обозначений. В пределах каждой группы, имеющей одинаковые буквенные позиционные обозначения, элементы располагают по возрастанию порядковых номеров. Элементы одного типа с одинаковыми параметрами допускается записывать в перечень в одну строку.

Таблица П.4.1

Позиционное обозначение	Наименование	Кол.	Прим.
	Микросхемы
D1...D3	К 155 ТМ2	3
D4	К 155 ЛА3	1
L1	Катушка индуктивности ....	1
	Резисторы
R1	МЛТ —0,5-300 кОм + 5% ...	1
R2	1СП-1 — 1-560 Ом +20% А-ВС—3-12,5 ...	1
R3	ПЭВ - 10 — 3 кОм +5% ...	1
R4	МЛТ —0,5-150 кОм + 10%	1
R5,R6	МЛТ —0,25-100 кОм + 10%	2
	Транзисторы
VT1	КТ 315 А	1
VT2,VT3	2Т 638 В	2

На схеме изображают разъемы, клеммы и другие элементы, которыми заканчиваются входные и выходные цепи, и указывают характеристики входных и выходных цепей изделия (величину напряжения, силу тока, частоту и т.д.), а также параметры, подлежащие измерению на контрольных контактах, гнездах (рис. П.4.8).
