Если , то и сумма магнитодвижущих сил трансформатора

. (10.5)

Уравнение (10.5) называется уравнением равновесия магнитодвижущих сил.

Уравнения (10.3), (10.4), (10.5) называются основными уравнениями трансформатора.

Из уравнения (10.5) получим формулу

. (10.6)

Согласно формуле (10.6), ток в первичной обмотке складывается из тока холостого хода, или намагничивающего тока, и тока, компенсирующего размагничивающее действие вторичной обмотки.

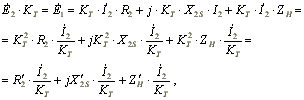

Умножим левую и правую части уравнения (10.4) на коэффициент трансформации K_T

. (10.7)

где приведенное активное сопротивление вторичной обмотки;

приведенное индуктивное сопротивление вторичной обмотки;

приведенное напряжение на нагрузке;

приведенное сопротивление нагрузки.

Величиной намагничивающего тока можно пренебречь, так как она мала по сравнению с током первичной обмотки трансформатора в нагрузочном режиме , тогда .

Подставим уравнение (10.7) в уравнение (10.3).

Получим

. (10.8)

Уравнению (10.8) соответствует упрощенная схема замещения трансформатора, изображенная на рис. 10.6.

Рис. 10.6

активное сопротивление короткого замыкания трансформатора,

индуктивное сопротивление короткого замыкания.

Параметры упрощенной схемы замещения определяются из опыта короткого замыкания. Для этого собирается схема рис. 10.7.

Рис. 10.7

Зажимы вторичной обмотки замыкаются накоротко. Измеряют напряжение, ток и мощность: U_1k, I_1k, P_k. Опыт короткого замыкания осуществляется при пониженном напряжении на первичной обмотке.
Затем вычисляют

.

где Z_K - полное сопротивление короткого замыкания.

Рис. 10.8

На рис. 10.8 изображена векторная диаграмма трансформатора, соответствующая упрощенной схеме замещения. Нагрузкой трансформатора является активное сопротивление R_H.

Вектор тока совмещен с вещественной осью комплексной плоскости.

Вектор напряжения на сопротивлении нагрузки совпадает с вектором тока по направлению. Вектор напряжения на индуктивном сопротивлении перпендикулярен, а вектор напряжения параллелен вектору тока. Вектор напряжения на входе трансформатора равен сумме трех векторов напряжения.

Упрощенная схема используется для расчета цепей, содержащих трансформаторы.

Специальные типы трансформаторов

Наиболее часто в электротехнических установках используются следующие специальные типы трансформаторов: автотрансформаторы, многообмоточные и трехфазные трансформаторы.

Автотрансформатором называется такой трансформатор, у которого имеется только одна обмотка, часть которой принадлежит одновременно вторичной и первичной цепям. Схема однофазного трансформатора изображена на рис. 10.9.

Рис. 10.9

Режим холостого хода автотрансформатора, когда I₂ = 0, ничем не отличается от режима холостого хода обычного трансформатора.

Подводимое к трансформатору напряжение U₁ = U_AB равномерно распределяется между витками первичной обмотки.

Вторичное напряжение

где коэффициент трансформации.

Автотрансформаторы выгодно использовать в тех случаях, когда коэффициент трансформации близок к единице.

Многообмоточные (одна первичная и несколько вторичных) трансформаторы используются в радиотехнических схемах для получения нескольких напряжений.

В режиме холостого хода работа таких трансформаторов не отличается от двухобмоточных.

В трехфазной сети переменного тока преобразование напряжений осуществляется с помощью трехфазного трансформатора с общим для трех фаз сердечником. В трехфазном трансформаторе с общим магнитопроводом магнитный поток любой из фаз может замыкаться через стержни, на которых расположены обмотки двух других фаз. Затраты стали на трехфазный трансформатор значительно меньше, чем на три однофазных трансформатора.

Статические преобразователи эл. энергии: трансформаторы. Назначение, классификация, виды, конструкция

Трансформатор

Статическое (не имеющее подвижных частей) устройство для преобразования переменного напряжения по величине. В основе действия трансформатора лежит явление электромагнитной индукции. Трансформатор состоит из одной первичной обмотки (ПО), одной или нескольких вторичных обмоток (ВО) и ферромагнитного сердечника (магнитопровода), обычно замкнутой формы. Все обмотки расположены на магнитопроводе и индуктивно связаны между собой. Иногда вторичной обмоткой служит часть ПО (или наоборот); такие трансформаторы называются автотрансформаторами. Концы ПО (вход трансформатора) подключают к источнику переменного напряжения, а концы ВО (его выход) - к потребителям. Переменный ток в ПО приводит к появлению в магнитопроводе переменного магнитного потока. В реальных трансформаторах часть магнитного потока замыкается вне магнитопровода, образуя так называемые потоки рассеяния; однако в высококачественные трансформаторы потоки рассеяния малы по сравнению с основным потоком (потоком в магнитопроводе).

Основной поток Ф₀ создаёт в ПО и ВО эдс e₁ и e₂: e₁= - w₁ dФ₀/dt и e₁= - w₁dФ₀/dt, где w₁ и w₂ - числа витков в соответствующих обмотках. Отношение e₁/e₂ = w₁/w₂ = k называют коэффициентом трансформации. Напряжения, токи и эдс в обмотках (без учёта эдс, наводимых потоками рассеяния) связаны соотношениями:

u₁ + e₁ = ir₁ и u₂ + i₂r₂ = e₂,

где r₁ и r₂, u₁ и u₂, i₁ и i₂ - активные сопротивления обмоток, напряжения и токи в них. Если напряжение u₁, приложенное к ПО, синусоидальное, то магнитный поток Ф₀ и эдс e₁ и e₂ будут также синусоидальными, поэтому при анализе работы Т. э. удобно рассматривать действующие значения эдс E₁ и E₂, напряжений U₁ и U₂ и токов I₁ и I₂. В случае режима холостого хода (ВО разомкнута), пренебрегая активным сопротивлением в ПО и учитывая, что I₂ = 0, имеем U₁ + E₁ = 0 и U₂= E₂, то есть (без учёта знака).

Основной магнитный поток в режиме холостого хода создаётся относительно малым намагничивающим током (током холостого хода I0) в ПО. Если трансформатор нагружен (ВО подключена к нагрузке и по ней протекает ток), магнитодвижущая сила ВО (произведение I₂w₂) компенсируется соответствующим увеличением магнитодвижущей силы ПО (I₁w₁-I₀w₁) и величина основного магнитного потока остаётся практически такой же, как и в режиме холостого хода (то есть сохраняется условие U₁ + E₁ = 0). Отсюда, пренебрегая током холостого хода, имеем: I₁w₁ = I₂w₂.

Трансформатор был впервые использован в 1876 П. Н. Яблочковым в цепях электрического освещения. В 1890 М. О. Доливо-Добровольский разработал трёхфазный Т. э. Дальнейшее развитие Т. э. заключалось в совершенствовании их конструкции, увеличении мощности и кпд, улучшении изоляции обмоток. В настоящее время (середина 70-х гг. 20 в.) существует множество типов трансформаторов., получивших распространение в различных областях техники.

Основной вид трансформаторов- силовые трансформаторы, среди которых наиболее представительную группу составляют двухобмоточные силовые трансформаторы, устанавливаемые на линиях электропередачи (ЛЭП). Такие трансформаторы повышают напряжение тока, вырабатываемого генераторами электростанций, с 10-15 кв до 220-750 кв, что позволяет передавать электроэнергию по воздушным ЛЭП на несколько тыс. км. В местах потребления электроэнергии при помощи силовых трансформаторов высокое напряжение преобразуют в низкое (220 в, 380 в и др.). Многократное преобразование электроэнергии требует большого количества силовых трансформаторов, поэтому их суммарная мощность в энергосистеме в несколько раз превышает мощность источников и потребителей энергии. Мощные силовые трансформаторы имеют кпд 98-99%. Их обмотки изготовляют, как правило, из меди, магнитопроводы - из листов холоднокатаной электротехнической стали толщиной 0,5-0,35 мм, имеющей высокую магнитную проницаемость и малые потери на гистерезис и вихревые токи. Магнитопровод и обмотки силового трансформатора. обычно помещают в бак, заполненный минеральным маслом, которое используется для изоляции и охлаждения обмоток. Такие трансформаторы(масляные) обычно устанавливают на открытом воздухе, что требует улучшенной изоляции выводов и герметичности бака. Трансформаторы без масляного охлаждения называются сухими. Для лучшего отвода тепла трансформаторы снабжают трубчатым радиатором, омываемым воздухом (в ряде случаев - водой). В грозоупорных трансформаторах применяют обмотки, конструкция которых устраняет появление опасных напряжений на изоляции. Иногда два или более трансформатора включают последовательно. В ряде случаев используют трансформаторы с регулированием под нагрузкой. Среди сухих силовых трансформаторов обширный класс составляют трансформаторы малой мощности с большим числом вторичных обмоток (многообмоточные); их часто применяют в радиотехнических устройствах и системах автоматики.

Помимо силовых, существуют трансформатораs различных типов, предназначенные для измерения больших напряжений и токов (Измерительный трансформатор, Трансформатор напряжения, Трансформатор тока), снижения уровня помех проводной связи (Отсасывающий трансформатор), преобразования напряжения синусоидальной формы в импульсное ( Пик-трансформатор), преобразования импульсов тока и напряжения (Импульсный трансформатор), выделения переменной составляющей тока, разделения электрических цепей на гальванически не связанные между собой части, их согласования и т.д. Радиочастотные трансформаторы служат для преобразования напряжения ВЧ; их изготовляют с магнитопроводом из магнитодиэлектрика либо без магнитопровода; в радиопередатчиках мощность таких Т. э. достигает нескольких сотен квт.

Обслуживание электроизмерительных приборов. [5] СРЕДСТВА КОНТРОЛЯ, ИЗМЕРЕНИЙ И УЧЕТА

Настоящая глава распространяется на системы контроля технологических параметров оборудования, средства измерений режимов его работы (стационарные и переносные), а также на средства учета электрической энергии (счетчики активной и реактивной энергии).
