МІНІСТЕРСТВО ОСВІТИ ТА НАУКИ УКРАЇНИ

НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ

"ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ"

МЕТОДИЧНІ ВКАЗІВКИ

до виконання практичного заняття

"Застосування засобів індивідуального захисту"

з курсу "Цивільна оборона"

для студентів усіх факультетів

Затверджено

редакційно-видавничою радою університету,

протокол № 1 від 05.04.06

Харків 2007

Методичні вказівки до виконання практичного заняття "Застосування засобів індивідуального захисту" з курсу "Цивільна оборона" для студентів усіх факультетів / Уклад. Т. В. Кукленко, І. В. Гуренко, В. О. М’який. Харків: НТУ "ХПІ", 2007. – 15 с.

Укладачі:Т. В. Кукленко

І. В. Гуренко

В. О. Мягкий

РецензентВ. І. Кузьменко

К афедра охорони праці та навколишнього середовища

МЕТА РОБОТИ

Методичні вказівки призначені для студентів денної форми навчання. Вони розроблені на основі наказу Міністра освіти і науки України № 97-2001 та Міністра з надзвичайних ситуацій № 182/2000-95 і відповідають сучасним вимогам, які стоять перед вищою школою і народним господарством.

Дана методична розробка дає можливість самостійного активного виконання студентами практичного заняття після вивчення відповідної теми лекцій "Захист населення від надзвичайних ситуацій" з курсу „Цивільна оборона".

Захист населення України за надзвичайних ситуацій – одне з головних завдань цивільної оборони (ЦО). У комплексі захисних заходів важливе значення має забезпечення особового складу формувань ЦО та населення засобами індивідуального захисту (ЗІЗ), а також практичне навчання правильному, швидкому та умілому використанню цих засобів при виникненні надзвичайних ситуацій (НС).

ПОРЯДОК ПРОВЕДЕННЯ ПРАКТИЧНОЇ РОБОТИ

1. Користуючись даними методичними вказівками, ознайомитись з засобами індивідуального захисту людини.

2. Набути практичні навички використання ЗІЗ.

3. Після виконання завдання захистити практичну роботу.

ЗАГАЛЬНІ ВІДОМОСТІ

Класифікація засобів індивідуального захисту

ЗІЗ призначені для захисту від потрапляння на одяг, шкіряні покрови та всередину організму отруйних, радіоактивних речовин і бактеріальних засобів.

ЗІЗ поділяються на такі:

1. Засоби захисту органів дихання

1.1. Протигази

1.2. Респіратори

1.3. Найпростіші засоби

1. Засоби захисту шкіри

2.1. Табельні

2.2. Підручні

1. Медичні засоби захисту

1. Засоби захисту органів дихання

1.1. Протигази

За принципом захисної дії можуть бути:

• фільтруючі;

• ізолюючі.

Фільтруючі протигази поділяються на дві групи:

• цивільні (для населення та невоєнізованих формувань);

• промислові (для працівників об’єктів хімічної промисловості та інших небезпечних виробництв).

Протигаз складається з таких елементів:

• фільтр-поглинаючої коробки;

• лицевої частини;

• єднальної трубки;

• сумки протигазу.

Фільтр-поглинаюча коробка (рис. 1) металева. Споряджається (за потоком повітря) протидимним фільтром (протиаерозольний фільтр), вугіллям-каталізатором (шихтою) та протипильним фільтром.

Протиаерозольний фільтр призначений для затримання отруйних речовин (ОР), радіоактивних речовин (РР) і бактеріальних засобів (БЗ), що застосовуються у вигляді аерозолів, диму, туману та пилу. Його виготовляють з матеріалів, що мають велику кількість довгих і звивистих каналів (з клітковини, картону або азбесту). Великі частинки (розміром понад 0,3 мкм), які мають значну інерцію на звивинах ("поворотах") каналу фільтра, вилітають за межі повітряної течії та, потрапляючи на поверхню каналу, затримуються. Дрібні частинки (менше 0,1 мкм), що мають виражений "броунівський рух", ударяючись об поверхню каналу, також затримуються. А частинки розміром від 0,1 до 0,3 мкм, рухаючись за потоком течії повітря, проникають через аерозольний фільтр і дають певний відсоток проскоку.

Рисунок 1 Фільтр-поглинаюча коробка:

1 протиаерозольний фільтр

2 великий перфорований циліндр

3 активоване вугілля /шихта/

4 малий перфорований циліндр

5 протипильний фільтр

Шихта (активоване вугілля) призначена для затримання ОР у вигляді газу або пари. Площа поверхні пор 1 г вугілля досягає 800 900 м², тому воно може поглинути до 0,5 г отруйних речовин. При проходженні ОР через активоване вугілля відбувається ряд фізико-хімічних процесів:

• адсорбція – утримання та ущільнення молекул речовини на поверхні сорбенту за рахунок сил молекулярного тяжіння;

• хемосорбція утворення нових нетоксичних хімічних сполук унаслідок нанесення на пори шихти просочень (не більш ніж 2 % від ваги вугілля);

• каталіз – прискорення хемосорбції за рахунок введення каталізаторів;

• капілярна конденсація – зрідження пароподібної ОР під впливом капілярних сил сорбенту.

Лицева частина протигаза служить для проведення очищеного повітря до органів дихання і для захисту очей від отруйних і радіоактивних речовин, а також від хвороботворних мікробів та отрути. Складається з шолом-маски, клапанної коробки та єднальної трубки. Лицеві частини мають різну ростовку.

У шолом-маску (маску) герметично вставлені плоскі окуляри.

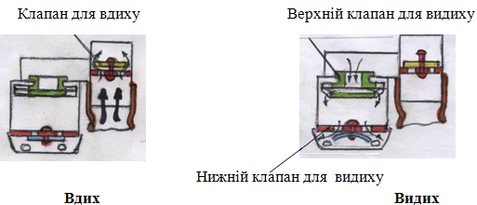

Клапанна коробка (рис. 2) призначена для розподілу потоку повітря. В ній є один клапан для вдиху і два для видиху.

Єднальна трубка виготовляється з гуми і має поперечні складки у вигляді гофри, що збільшують її гнучкість і не дають можливості стискатися при скручуванні. Цивільні протигази ГП-5 і ГП-7 її не мають.

Рисунок 2 Клапанна коробка

Протигаз також комплектується незапотіваючими плівками, "олівцем" та манжетами для утеплення.

Незапотіваюча плівка являє собою круг з целулоїду, на одну сторону якого нанесений шар желатину, що має велику гігроскопічність. Поглинаючи вологу, він набухає, внаслідок чого на целулоїді утворюється однорідний водно-желатиновий шар, який забезпечує гарну видимість. "Олівець" використовується за відсутності незапотіваючих плівок. На внутрішню сторону скла окулярів наноситься тонкий шар. За відсутності "олівця" можна користуватися звичайним милом. Манжети для утеплення виробляють з гуми, в них вмонтовано очкове скло. Манжети надіваються на окуляри шолом-маски. Таким чином одержуються подвійні окуляри з повітряною подушкою між скельцями. Це запобігає замерзанню скла. Застосовуються при температурі нижче 10°С при одночасному використанні незапотіваючих плівок. До цивільних протигазів належать:

• для захисту дорослого населення ГП-5; (ГП-5М); ГП-7;

• для захисту дітей:

• ПДФШ (від 7 до 17 років)

• ПДФ-2Д (від 1,5 до 67 років);

• КЗД-4 (КЗД-6) – камера захисна дитяча (для дітей до 1,5 років).

Цивільні фільтруючі протигази захищають від усіх відомих ОР, крім окису вуглецю (СО чадний газ). За умов наявності в атмосфері СО до протигазу приєднується гопкалітовий патрон (рис. 3), який виконує роль каталізатора при окисленні СО до вуглекислого газу.

Рисунок 3 Гопкалітовий патрон (1 гопкаліт; 2 висушувач (силікагель))

Промислові протигази належать до ЗІЗ працівників різних галузей промисловості. Вони комплектуються лицевою частиною від цивільних протигазів. Залежно від виду отруйної речовини протигазові коробки вміщують шихту з протиаерозольним фільтром чи без нього, про що свідчить її колір та марка коробки (табл. 1).

Таблиця 1

Марка коробки	Колір коробки	Сильнодіючі отруйні речовини, від яких захищає коробка
А, А8	Коричнева (без ПАФ)	Пари органічних сполук (бензин, керосин, ацетон, бензол, толуол, ксилол, спирти, ефіри, тетраетил свинцю, анілін), фосфор і хлорорганічні хімікати
А	Коричнева з білою вертикальною смугою (з ПАФ)	Те саме, а також пил, дим, туман
В, В8	Жовта (без ПАФ)	Сірчаний газ, хлор, окиси азоту, синильна кислота, хлористий водень, фосген, фосфор
В	Жовта з білою вертика-льною смугою (з ПАФ)	Те саме, а також пил, дим, туман
КД, КД8	Сіра (без ПАФ)	Аміак, сірководень та їх сполуки
КД	Сіра з білою вертикальною смугою (з ПАФ)	Те саме, а також пил, дим, туман

Вплив протигаза на організм

При користуванні протигазом на організм людини діють три фактори.

Опір диханню вимірюється різницею тиску повітря в атмосфері та в просторі під маскою. Опір диханню залежить від товщини шару фільтра та розміру зерен активованого вугілля, а також від інтенсивності фізичного навантаження.

Шкідливий простір у протигазі це внутрішній об’єм його порожнини, де затримується видихуване повітря з підвищеним вмістом вуглекислоти та водяної пари. При повторному вдиху це повітря домішується до очищеного, яке надходить з фільтр-поглинаючої коробки.

Вплив лицевої частини протигазу зводиться до механічного тиску маски на обличчя та голову, що викликає болючі відчуття.

Ізолюючі протигази

Ізолюючі протигази (типу ІП-4, ІП-5, ІП-46) або кисневі ізолюючі прилади (КІП-5, КІП-7, КІП-8) повністю ізолюють органи дихання людини від зовнішнього повітря, дихання відбувається за рахунок вивільнення кисню з регенеративного патрона або подавання з кисневого балона. Вони використовуються при високих концентраціях ОР та при пожежах.

Ізолюючий протигаз (рис. 4) складається з лицевої частини, регенеративного патрона з пусковим пристосуванням, дихального мішка з клапаном надмірного тиску, каркаса і сумки. У комплект протигазу входять: запасний пусковий брикет у футлярі, коробка з ампулою, коробка з незапотіваючими плівками.

Тривалість дії пускового брикета до 2 хв.

Регенеративний патрон виділяє кисень за рахунок реакції хемопоглинача з вуглекислим газом та водяною парою видихуваного повітря.

Пускове пристосування служить для приведення в дію регенеративного патрона та складається з пускового брикета й ампули з сірчаною кислотою. Перед користуванням протигазом брикет розміщують у гнізді регенеративного патрона, над ним ампулу з кислотою. При роздавлюванні ампули відбувається хімічна реакція, при якій виділяється до 12 л кисню.

Дихальний мішок ємністю 4 л має клапан надмірного тиску.

Вплив ізолюючого протигаза на організм

Процес регенерації повітря в ІП-46 супроводжується виділенням значної кількості тепла. У зв’язку з цим температура газової суміші при вдиханні звичайно становить 3740 °С і може бути навіть вищою при високій температурі зовнішнього повітря або під час інтенсивного фізичного навантаження, що може призвести до неприємних відчуттів.
