Текст из файла (страница 3)

При расчете весь путь движения людского потока подразделяется на участки (проход, коридор, дверной проем, лестничный марш, тамбур) длиной /, и шириной bj. Начальными участками являются проходы между рабочими местами, оборудованием, рядами кресел и т.п.

При определении расчетного времени длина и ширина каждого участка пути эвакуации принимаются по проекту. Длина пути по лестничным маршам, а также по пандусам измеряется по длине марша. Длина пути в дверном проеме принимается равной нулю. Проем, расположенный в стене толщиной более 0,7 м, а также тамбур следует считать самостоятельным участком горизонтального пути, имеющим конечную длину.

Время движения людского потока по первому участку пути (t;), мин, вычисляют по формуле:

(2.2)

где – длина первого участка пути, м;

– значение скорости движения людского потока по горизонтальному пути на первом участке, определяется в зависимости от относительной плотности D, м²/м².

Плотность людского потока (D\) на первом участке пути, м /м, вычисляют по формуле:

(2.3)

где – число людей на первом участке, чел.;

f – средняя площадь горизонтальной проекции человека, принимаемая по таблице Е. 1 приложения Е, м²/чел.;

и – длина и ширина первого участка пути, м.

Скорость V/ движения людского потока на участках пути, следующих после первого, принимается по таблице Е.2 приложения Е в зависимости от значения интенсивности движения людского потока по каждому из этих участков пути, которое вычисляют для всех участков пути, в том числе и для дверных проемов, по формуле:

(2.4)

где , – ширина рассматриваемого i‑гo и предшествующего ему участка пути, м;

, – значения интенсивности движения людского потока по рассматриваемому i‑му и предшествующему участкам пути, м/мин.

Если значение , определяемое по формуле (2.4), меньше или равно значению q_max, то время движения по участку пути ( ) в минуту: при этом значения q_max, м/мин, следует принимать по таблице 2.1.

Таблица 2.1 – Интенсивность движения людей

Если значение q_h определенное по формуле (2.4), больше q_max, то ширину bj данного участка пути следует увеличивать на такое значение, при котором соблюдается условие:

(2.6)

При невозможности выполнения условия (2.6) интенсивность и скорость движения людского потока по участку пути i определяют по таблице Е.2 приложения Е при значении D = 0,9 и более. При этом должно учитываться время задержки движения людей из-за образовавшегося скопления.

При слиянии вначале участка i двух и более людских потоков (рисунок 3) интенсивность движения ( }, м/мин, вычисляют по формуле:

(2.7)

где

- интенсивность движения людских потоков, сливающихся в начале участка /, м/мин;

i – ширина участков пути слияния, м;

– ширина рассматриваемого участка пути, м.

Если значение определенное по формуле (2.7), больше q_max, то ширину - данного участка пути следует увеличивать на такую величину, чтобы соблюдалось условие (2.6). В этом случае время движения по участку i определяется по формуле (2.5).

Интенсивность движения в дверном проеме шириной менее 1,6 м определяется по формуле:

Где b ‑ ширина проема.

Время движения через проем определяется как частное деления количества людей в потоке на пропускную способность проема:

Рисунок 3 – Слияние людских потоков

3. Порядок проведения расчета

• Определить категорию и степень огнестойкости здания и помещения.

• Рассчитать критическую продолжительность пожара по температуре по формулам (1.2) или (1.3).

• Рассчитать критическую продолжительность пожара по снижению концентрации кислорода по формуле (1.4).

• Выбрать из рассчитанных критических продолжительностей пожара минимальную и по ней рассчитать допустимую продолжительность эвакуации по формуле (1.6).

• Определить расчетное время эвакуации людей при пожаре, воспользовавшись формулой (2.1).

• Сравнить расчетное и допустимое время эвакуации, сделать выводы.

4. Пример расчета

Необходимо определить время эвакуации из кабинета сотрудников предприятия «Обус» при возникновении пожара в здании. Административное здание панельного типа, не оборудовано автоматической системой сигнализации и оповещения о пожаре. Здание двухэтажное, имеет размеры в плане 12x32 м, в его коридорах шириной 3 м имеются схемы эвакуации людей при пожаре. Кабинет объемом 126 м³ расположен на втором этаже в непосредственной близости от лестничной клетки, ведущей на первый этаж. Лестничные клетки имеют ширину 1,5 м и длину 10 м. В кабинете работает 7 человек. Всего на этаже работают 98 человек. На первом этаже работает 76 человек. Схема эвакуации из здания представлена на рисунке 4

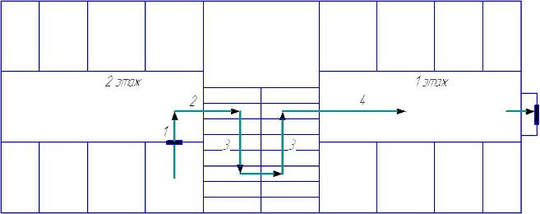

Рисунок 4 – Схема эвакуации сотрудников предприятия «Обус»: 1,2,3,4 – этапы эвакуации

4.1 Расчет времени эвакуации

4.1.1 По категории помещение относится к группе Д и II степени огнестойкости.

4.1.2. Критическая продолжительность пожара по температуре рассчитывается по формуле (1.3) с учетом мебели в помещении:

4.1.3 Критическая продолжительность пожара по концентрации кислорода рассчитывается по формуле (1.4):

4.1.4 Минимальная продолжительность пожара по температуре
составляет 5,05 мин. Допустимая продолжительность эвакуации для данного
помещения:

мин

1. Время задержки начала эвакуации принимается 4,1 мин по таблице Д. 1 приложения Д с учетом того, что здание не имеет автоматической системы сигнализации и оповещения о пожаре.

2. Для определения времени движения людей по первому участку, с учетом габаритных размеров кабинета 6x7 м, определяется плотность движения людского потока на первом участке по формуле (2.3):

.

По таблице Е.2 приложения Е скорость движения составляет 100 м/мин, интенсивность движения 1 м/мин, т.о. время движения по первому участку:

4.1.7 Длина дверного проема принимается равной нулю. Наибольшая возможная интенсивность движения в проеме в нормальных условиях g_mffic=19,6 м/мин, интенсивность движения в проеме шириной 1,1 м рассчитывается по формуле (2.8):

q_d = 2,5 + 3,75 • b=2,5 + 3,75 • 1,1 = 6,62 м/мин,

q_d поэтому движение через проем проходит беспрепятственно.

Время движения в проеме определяется по формуле (2.9):

4.1.8. Так как на втором этаже работает 98 человек, плотность людского потока второго этажа составит:

По таблице Е2 приложения Е скорость движения составляет 80 м/мин, интенсивность движения 8 м/мин, т.о. время движения по второму участку (из коридора на лестницу):

1. Для определения скорости движения по лестнице рассчитывается интенсивность движения на третьем участке по формул (2.4):

,

Это показывает, что на лестнице скорость людского потока снижается до 40 м/мин. Время движения по лестнице вниз (3-й участок):

4.1.10 При переходе на первый этаж происходит смешивание с потоком людей, двигающихся по первому этажу. Плотность людского потока для первого этажа:

при этом интенсивность движения составит около 8 м/мин.

4.1.11. При переходе на 4-й участок происходит слияние людских потоков, поэтому интенсивность движения определяется по формуле (2.7):

По таблице Е.2 приложения Е скорость движения равняется 40 м/мин, поэтому скорость движения по коридору первого этажа:

4.1.12 Тамбур при выходе на улицу имеет длину 5 метров, на этом участке образуется максимальная плотность людского потока поэтому согласно данным приложения скорость падает до 15 м/мин, а время движения по тамбуру составит:

4.1.13 При максимальной плотности людского потока интенсивность движения через дверной проем на улицу шириной более 1,6 м – 8,5 м/мин, время движения через него:

4.1.13 Расчетное время эвакуации рассчитывается по формуле (2.1):

мин.

4.1.14 Таким образом, расчетное время эвакуации из кабинетов предприятия «Обус» больше допустимого. Поэтому здание, в котором располагается предприятие, необходимо оборудовать системой оповещения о пожаре, средствами автоматической сигнализации.

Список использованных источников

1. Охрана труда в строительстве: Учеб. для вузов/ Н.Д. Золотницкий [и др.]. – М.: Высшая школа, 1969. – 472 с.

2. Безопасность труда в строительстве (Инженерные расчеты по дисциплине «Безопасность жизнедеятельности»): Учебное пособие/ Д.В. Коптев [и др.]. – М.: Изд-во АСВ, 2003. – 352 с.

3. Фетисов, П.А. Справочник по пожарной безопасности. – М.: Энергоиздат, 1984. – 262 с.

4. Таблица физических величин: Справочник./ И.К. Кикоин [и др.]

1. Шрайбер, Г. Огнетушащие средства. Физико-химические процессы при горении и тушении. Пер. с нем. – М.: Стройиздат, 1975. – 240 с.

2. ГОСТ 12.1.004–91. ССБТ. Пожарная безопасность. Общие требования. - Введ. с 01.07.1992. – М.: Изд-во стандартов, 1992. -78 с.

3. Дмитриченко А.С. Новый подход к расчету вынужденной эвакуации людей при пожарах / А.С. Дмитриченко, С.А. Соболевский, С.А. Татарников // Пожаровзрывобезопасность, №6. – 2002. – С. 25–32.

Приложение А

Таблица А.1 – Категории помещений по пожарной опасности

Приложение Б

Характеристики
