Грунтовые воды в покровных отложениях кайнозоя обычно залегают на глубине от 2-3м и только на сдренированной овражной сетью участках глубина залегания понижается до 20-40м. По химическому составу эти воды относятся к гидрокорбонатно – магниевым с минерализацией до 1г/л. Режим этих вод тесно связан с гидрологическим фактором, когда почти одновременно с подъемом уровня воды в реках Белой и Уфе начинается подъем уровня грунтовых вод.
Все типы вод, как правило, являются неагрессивными по отношению к бетону нормальной проницаемости .
1.7 Современные геологические процессы и явления
Сложность геологического строения, гидрогеологических условий и климатических факторов обусловили развитие в районе различных геологических процессов, среди которых имеют место карсто- и оврагообразование и морозное пучение.
В обследуемом районе развит преимущественно гипсовый карст, который приурочен к участкам поверхностного залегания карстующейся толщи гипсово – ангидритовых и известковых пород. При мощности перекрывающих эти породы отложений до 60-100м, карстовые процессы выражаются в поверхностных проявлениях в виде карстовых воронок. Степень закарстованности пород обычно неравномерна как по площади, так и по разрезу.
Оврагообразование связано с интенсивностью и количеством выпадаемых атмосферных осадков. Проявляется на склонах, лишенных растительности и сложенных рыхлыми отложениями. В бортах выемок и на откосах неукрепленных насыпей проявляется большей частью в виде маломощных промоин и сплывов грунта
Морозное пучение – явление периодическое, связанное с сезонным промерзанием грунтов. Проявляется на участках, сложенных переувлажненными глинистыми грунтами и с близким залеганием уровня грунтовых вод к дневной поверхности.
1.8 Инженерно-геологические условия участка района
Участок капитального ремонта земляного полотна расположен на перегоне станция Уфа – станция Черниковка Уфимской дистанции пути Башкирского отделения Куйбышевской железной дороги.
Объект обследования в геоморфологическом отношении расположен на правом коренном склоне долины реки Белой на участке Уфимского карстово – оползневого косогора. Поверхность склона от северо – западной до северо – восточной экспозиции, осложненная ложбинами стока, с участками карстовых понижений и бугристых форм рельефа, одернованная, заросшая преимущественно дубовым лесом с примесью клена и кустарникового подлеска, сухая.
Крутизна склона изменяется от 5-10º в верхней части водораздела до 30-35º и более в бортах ложбин стока и в нижней его части, обрывающейся крутым уступом к руслу реки Белой.
Земляное полотно на объекте в пределах пк 16272+00 – пк 16274+35 устроено выемкой, на участке пк 16274+35 – пк 16275+00 – полунасыпью – полувыемкой.
По данным инженерно – геологического обследования в разрезе выделяются грунты различного возраста, генезиса, состава и состояния: насыпные, делювиальные грунты и элювиальные образования (рисунки 4,5,6).
Насыпные грунты представлены щебеночным балластом и песчаной подушкой c общей мощностью слоя до 1,2-1,8 м.
Грунты полунасыпи представлены гравийно – галечниковым грунтом с песчаным малой степени водонасыщения заполнителем до 30%.
Элювиальные образования развиты на легковыветривающихся материнских породах пермской системы верхнего полеозоя, представленных известняками с прослоями доломитов, мергелей и аргиллитоподобных глин. В нижней части разреза мергели и глины замещены карстующимися гипсосодержащими породами.
Известняки и доломиты массивные и слоистые интенсивно – трещиноватые сильновыветрелые, большей частью рухлякового состояния. По степени выветрелости и прочности эти породы образуют три зоны: глыбовая слабокаркасная зона пород низкой прочности, зона пород пониженной прочности и зона малопрочных пород. Трещины выветривания в породах всех зон обычно заполнены алевритовым заполнителем различной крупности. Мощности первых двух зон изменчивы и составляют от 1-3 до 5-7,5 м. Обследованная зона малопрочных пород составляет 3 м.
Кровля известняков с прослоями гипсосодержащих пород до обследованной глубины не установлена.
Эти отложения относятся к категории среднерастворимых и карстующихся. Под воздействием подземных и поверхностных вод в породах происходит растворенине и вынос солей с образованием карстовых полостей и пещер.
Мергели и аргиллитоподобные глины образуют единую пачку отложений светло – серой и пестроцветной окраски. Породы интенсивно трещиноватые сильновыветрелые и представляют собой единую мелкообломочную бескаркасную сапролитовую зону из глыб, щебня и дресвы с супесчаным твердым заполнителем по трещинам выветривания. Мощность этой зоны обычно не превышает 1,5 м.
На отдельных участках на этих породах образуется зона тонкого дробления, представленная щебенистыми суглинками твердой и полутвердой консистенции с дресвой и щебнем рухляковых пород. Мощность зоны колеблется от 0,5 до 3-8 м.
При избыточном увлажнении грунты слоя приобретают текучепластичное – текучее состояние, что в конечном итоге может привести к образованию сплывов, оползней и обрушению откосов.
С поверхности элювиальные образования перекрыты чехлом делювиальных отложений, представленных твердыми, полутвердыми глинами, суглинками с включениями обломочного материала до 10-25% и щебнисто – дресвяными грунтами с суглинистым полутвердым заполнителем до 30% с общей мощностью слоя от 0,5-1,5 до 5-6м. Обломочный материал большей частью рухлякового и сапролитового состояния и по петрографическому составу соответствует материнским породам нижележащей толщи.
1.9 Неблагоприятные процессы и явления
Неблагоприятные процессы и явления на объекте представлены карстообразованием, сплывами и морозным пучением.
Как уже отмечалось, карстообразование связано с наличием гипсосодержащих пород в толще известняков, их растворением, выносом и образованием полостей и пустот под основной площадкой железнодорожного полотна и на косогоре.
Карстовые провалы под железнодорожными путями "залечены" балластными материалами в процессе ремонтных работ и не картируются по внешним признакам. На коренном склоне отдельные карстовые проявления отмечаются по характерным блюдцеобразным понижениям глубиной до 1-1,5 м в покровных отложениях.
Сплывы глинистого грунта в небольших объемах отмечаются на участке подрезки откоса выемки автодорогой со стороны четного пути в периоды снеготаяния и выпадения жидких осадков.
Морозное пучение грунтов проявляется на участках застоя поверхностных вод под железнодорожными путями из-за неудовлетворительного содержания водоотводов и отсутствия продольного отвода их из выемки, где величина пучинных горбов при промерзании достигает 50-100 мм (по данным Уфимской дистанции пути).
Глинистые полутвердые и обломочные разновидности грунтов с содержанием влажного заполнителя свыше 30% относятся к категории слабопучинистых.
Согласно рекомендаций СНиП 23-01-99 участок по условиям строительства относится к I В климатической зоне.
1.10 Сведения о проектируемом объекте
Объект расположен в Уфимском районе республики Башкортостан на перегоне ст. Уфа - ст. Черниковка км 1628, пк 16272+00 – пк 1675+00. Участок обслуживается Уфимской дистанцией пути Башкирского отделения Куйбышевской ж.д.

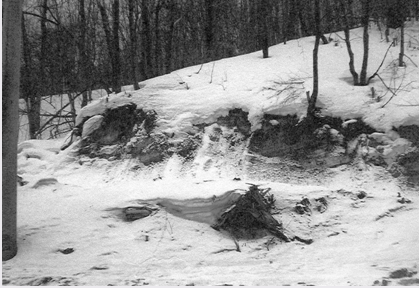

Откос выемки со стороны чётного пути на всём протяжении участка в нижней части подрезан полкой, которая разрабатывалась в 2002г для временного проезда автомобильного транспорта к строительной площадке по переустройству моста на км 1628, пк16271+73,50, с крутизной откоса 1:0,5 высотой от 1÷2,0 м в легко выветривающих грунтах (рисунок 7).
Рисунок 7 – Подрезка склона временной автодорогой, км 1628 пк 16274+40 вправо 15м.
Срезанные грунты при этом смещены в сторону железнодорожного пути и основная площадка земляного полотна заужена, кювет засыпан.
Кювет со стороны нечётного пути также захламлён различного рода засорителями и старыми балластными материалами при проведении ремонтных работ по замене балласта.
Аварий за период эксплуатации дороги не происходило.
Существующие I и II пути расположены на кривых радиусом от 415м до 1012м с небольшими прямыми вставками.
Земляное полотно пк 16272 – пк 16274+35 находится в выемке скальных грунтов, представленных известняками с прослоями доломитов, мергелей и аргиллитоподобных глин с поверхности перекрытых чехлом делювия, на участке пк 16274+35 – пк 16275+00-полунасыпью-полувыемкой (рисунок 8).

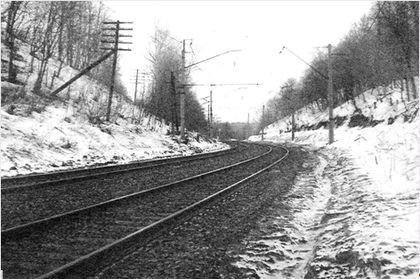

Рисунок 8 – Общее состояние выемки, км 1628, вид от пк 16272+00 в направлении пк 16275+00
На участке пк 16274+35 – пк 16275+00 откос полунасыпи со стороны нечётного пути высотой от 3-4 до 10-12м, глубина полувыемки здесь же, со стороны чётного пути, составляет 3-4 м. Откос полунасыпи крутизной в верхней части 1:1,5 в нижней части уположен до 1:2, порос редкими деревьями и кустарником. Земляное полотно на данном участке требует постоянного текущего ремонта пути с досыпкой грунта на основную площадку и откос полунасыпи. Всё это связано с расположением полунасыпи на косогоре, с завышенной крутизной откоса в верхней части, что приводит к постоянному перемещению грунтов по откосу в его нижнюю часть, и в конечном итоге, к заужению основной площадки. Балластные призмы на всём протяжении участка отсыпаны щебёночным материалом мощностью 0,6-1,0м с примесью в средней части слоя асбестовой крошки, уложенным на песчаную подушку мощностью от 0,6м до 0,8-1,0м. В проекте приняты следующие противодеформационные мероприятия по лечению земляного полотна:
-устройство закюветной полки справа шириной не менее 3,0 м с крутизной правого откоса выемки 1:1 на участке пк 16271+90 – пк 16274+40;
-укрепление вновь разработаного правого откоса выемки георешеткой по слою геотекстиля с заполнением ячеек растительным грунтом и посевом трав; -укрепление крутого откоса справа, образовавшийся в результате устройства автопроезда к искусственному сооружению на пк 16721+73,5, с применением монолитного бетонирования по металлической сетке;
-устройство с двух сторон вдоль железнодорожного пути железобетонного прямоугольного лотка отверстием 0,5 м слева: справа высотой 1,0 м на участке пк 16274+35;
-устройство нагорной канавы на участке 16271+90 – пк 16274+44;
-перестановка опор контактной сети на период строительства;
-режимные наблюдения за состоянием откоса в течение 3-5 лет.
Продолжительность строительства составляет 6 месяцев.
Обзорная схема участка работ приведена на рисунке 9.

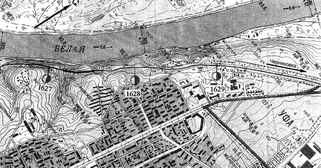

Рисунок 9 – Карта рельефа участка железной дороги км 1627-1629
2. Воздействие ремонтных работ и механизмов на окружающую среду
2.1 Характеристика источников загрязнения природной среды
Источником воздействия на окружающую среду при реализации проекта является дорожно-строительная техника в период строительства: краны, автопогрузчики, передвижные компрессоры, экскаваторы, бульдозеры, тепловозы, машины для смены шпал, путевые дрезины, пневматические трамбовки, бортовые автомобили (рисунки 10, 11, 12)

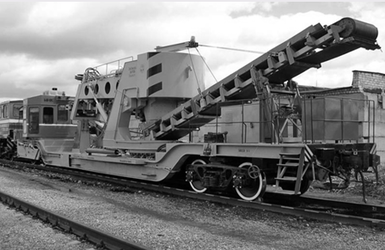

Рисунок 10- машина для смены шпал

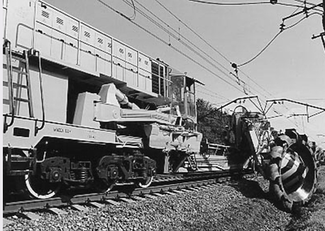

Рисунок 11- путевая машина
Рисунок 12-машина для нарезки кюветов
Так, загрязнение окружающей среды возникает при следующих процессах:
- выделение токсичных веществ в атмосферу с выхлопными газами при работе дорожно-строительной техники:
- загрязнение почвы нефтесодержащими веществами в результате проливов и протечек горючего при заправке и эксплуатации дорожных машин и механизмов.
- шумовое воздействие, создаваемое работающей дорожной строительной техникой при производстве работ;
- образование пыли при выгрузке балласта.
2.2 Воздействие объекта на атмосферный воздух
В процессе строительства поступления вредных веществ в воздушный бассейн будут носить временный характер, обусловленный продолжительностью строительства. Все источники выбросов неорганизованные.
Аварийные и залповые выбросы загрязняющих веществ в атмосферу исключаются.
Перечень и количественная оценка загрязняющих веществ приведена в таблице 2.1.
Таблица 2.1.
Код загр.в-ва | Наименование вещества | ПДК максим. Разовая мг/м3 | ПДК среднесуточная, мг/м3 | Класс опасности | Выброс вещества, тонн в год |
0703 | Бензапирен | 0,000001 | 1 | 0,00004 | |
0328 | Сажа | 0,15 | 0,05 | 3 | 0,164 |
0337 | Углерода оксид | 5,0 | 3 | 4 | 3,58 |
2754 | Углеводороды предельные | 1,0 | 4 | 0,318 | |
2704 | Углеводороды по бензину | 5,0 | 1,5 | 4 | 0,42 |
0301 | Азота диоксид | 0,085 | 0,04 | 2 | 0,592 |
0330 | Серы диоксид | 0,5 | 0,5 | 3 | 0,22 |
0184 | Свинец | 0,001 | 0,0003 | 1 | 0,00126 |
всего | 5,295264 |
2.3 Воздействие объекта на поверхностные воды
В период проведения строительных работ истощения подземных и поверхностных вод не произойдет, так как хозяйственно-питьевое водоснабжение работающих на площадках, осуществляется водой, привозимой в емкостях. Использование воды из подземных источников и открытых водоемов не предусматривается.
