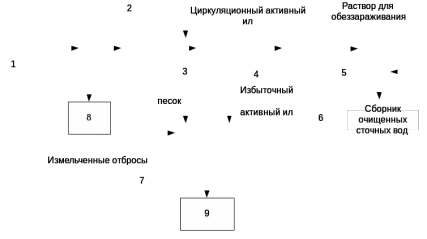

Рисунок 9. Традиционная технологическая схема очистки сточных вод

1- решетки; 2 – горизонтальные песколовки с круговым движением воды; 3 – первичный радиальный отстойник; 4 – аэротенк-вытеснитель с регенератором; 5 – вторичный радиальный отстойник; 6 – биопруды с естественной аэрацией; 7 – аэробный стабилизатор; 8 – песковые площадки; 9 – иловые площадки.

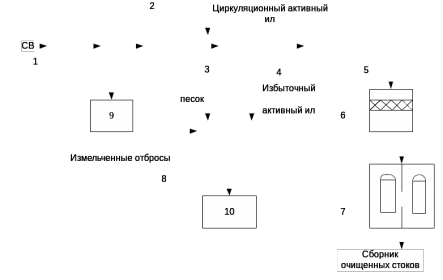

Рисунок 10. Технологическая схема очистки сточных вод поселка городского типа

1- решетки с механизированной очисткой; 2 – горизонтальные песколовки с круговым движением воды; 3 – первичный радиальный отстойник; 4 – аэротенк-вытеснитель с регенератором; 5 – вторичный радиальный отстойник; 6 – блок доочистки; 7 – блок обеззараживания; 8 – аэробный стабилизатор; 9 – песковые площадки; 10 – иловые площадки.

Описание технологической схемы поселка городского типа

Сточные воды, поступающие на очистные сооружения, подвергаются полной биологической очистке, включающей несколько последовательных ступеней:

- Задержание и удаление из сточных вод разного рода механических примесей, отбросов (бытовой мусор, тряпки, бумага) происходит на решетках.

- Выделение из сточной воды минеральных примесей (песок, шлам и т.д.) осуществляется на песколовках.

- Выделение из сточной воды грубодисперсных примесей, оседающих в виде сырого осадка и плавающих жироподобных веществ – на первичных отстойниках.

- Биохимическое окисление растворенных, коллоидных и взвешенных органических веществ и неорганических загрязнений с помощью бактерий, простейших и других микроорганизмов активного ила – в аэротенке-вытеснителе с регенератором.

- Отделение сточной воды и активного ила происходит во вторичном отстойнике. Осуществляется разделение активного ила на две части. Циркуляционный активный ил под действием насоса поступает в аэротенк-вытеснитель, а избыточный активный ил подается в аэробный стабилизатор.

- Доочистка сточных вод происходит на механических фильтрах.

- Обеззараживание сточных вод протекает в бактерицидных установках.

- Обработка трех видов осадков: измельченные отбросы, взвешенные частицы и избыточный активный ил, осуществляется в аэробном стабилизаторе. После чего обезвоженный и минерализованный осадок подается на иловые площадки.

3. Материальный баланс процесса биологической очистки

Материальный баланс биологической очистки сточной воды поселка городского типа составлен по результатам расчетов. Все показатели не превышают предельно–допустимых сбросов (ПДС).

Наименование стадии процесса	Приход	Расход	Единицы измерения
1. Решетки
Поступающая сточная вода:	6000	5999,46	т/сут
- содержание взвешенных веществ	1,86	1,32	т/сут
- БПКполн	1,296	1,296	т/сут
- количество задерживаемых отбросов		0,54	т/сут
Итого:	6000	6000	т/сут
2. Песколовки
Поступающая сточная вода:	5999,46	5998,63	т/сут
- количество взвешенных веществ	1,32	0,49	т/сут
- БПКполн	1,296	1,296	т/сут
- количество задерживаемых отбросов		0,83	т/сут
Итого:	5999,46	5998,46	т/сут
3. Первичные отстойники
Поступающая сточная вода:	5998,63	5998,46	т/сут
- количество взвешенных веществ	0,49	0,31	т/сут
- БПКполн	1,296	1,296	т/сут
- количество уловленных взвешенных веществ		0,17	т/сут
Итого:	5998,63	5998,63	т/сут
4. Аэротенк – вытеснитель с регенератором
Поступающая сточная вода:	5998,46	6029,99	т/сут
- количество взвешенных веществ	0,31	0,22	т/сут
- БПКполн	1,296	0,089	т/сут
- количество уловленных взвешенных веществ		0,089	т/сут
- окислено БПКполн		1,207	т/сут
- объем поступающего в аэротенк активного ила	32,3		т/сут
- количество образованного избыточного активного ила		0,673	т/сут
Итого:	6030,76	6030,76	т/сут
5. Вторичные отстойники
Поступающая сточная вода:	6029,99	1721,97	т/сут
- количество взвешенных веществ	0,22	0,20	т/сут
- БПКполн	0,089		т/сут
- количество уловленных взвешенных частиц		0,018	т/сут
- объем высвободившегося активного ила		4308	т/сут
Итого:	6029,99	6029,99	т/сут
6. Доочистка на механических фильтрах
Поступающая сточная вода:	1721,97	1721,96	т/сут
- количество взвешенных веществ	0,20	0,192	т/сут
- БПКполн	0,089	0,005	т/сут
- количество задерживаемых отбросов		0,008	т/сут
- окислено БПКполн		0,084	т/сут
Итог:	1721,97	1721,97	т/сут
Общий итог:	6032,3	6032,3	т/сут

4. Технологический расчет сооружений

4.1 Расчет решеток с механизированной очисткой

Исходные данные:

Суточный расход сточных вод Q = 6000 м³/сут

Норма водоотведения а = 180 л/(сут*чел)

Концентрация взвешенных веществ на входе С_en = 310 м/л

Максимальный секундный расход сточных вод q_max = 0,1 м³/с

Скорость течения воды ν_к = 0,6 м/с

Размеры подводящего канала перед решетками: ширина В_к = 0,4 м, уклон i_к= 0,0001 и наполнение h_к = 0,41 м [16].

1. Определяем необходимое количество прозоров в решетках:

, шт

где К_ст – коэффициент, учитывающий стеснение потока механическими граблями, равный 1;

в – ширина прозоров решетки, м, принимаемая по табл.1 Приложений;

ν_р – скорость движения воды в прозорах решетки, равная 0,8 м/с

1. Рассчитываем общую ширину решеток:

, м

где s – толщина стержней решетки, м, которая принимается по табл. 1 Приложений

1. В соответствии с найденной шириной по табл. 1 Приложений [9] принимается 1 решетка марки РМУ – 1 с шириной 0,4 м и количеством прозоров 21 шт., и одна резервная решетка.

2. Проверяем скорость воды в прозорах решетки:

,м/с

где n₁ – количество прозоров в одной решетке, шт, принимаемое по табл. 1 Приложений [9]; N – количество решеток

1. Рассчитывается величина уступа в месте установки решетки:

, м

где р – коэффициент увеличения потерь напора вследствие засорения решетки, равный 3;

- коэффициент местного сопротивления решетки, равный:

Где β – коэффициент, зависящий от формы стержней и принимаемый, равным 2,42 (прямоугольная форма);

α- угол наклона решетки к горизонту, равный 60˚С

1. Рассчитывается количество W_отб, масса снимаемых отбросов за сутки Р_отб и в час Р’_отб:

Где q_отб – удельное количество отбросов, зависящее от ширины прозоров решетка, л/(год*чел), равное 8 л/(год*чел),

N_пр – приведенное население, чел:

К – коэффициент неравномерности поступления отбросов, равный 2.

1. Исходя из расчетной массы отбросов по табл.3 Приложений [8] подбираем марку и количество дробилок: Д – 3б

2. Определяем количество технической воды, подводимой к дробилкам:

Вывод:

Для задержания крупных загрязнений, поступающих со сточными водами, на лотках 600 800 мм установлены механические решетки РМУ – 1. Задержанные на решетках отбросы периодически удаляются граблями и сбрасываются в контейнеры с герметически закрывающимися крышками. Отбросы вывозят мусоровозами в специально отведенные места обработки твердых отходов. В здании решеток установлены насосы–повысители напора, подающие техническую воду к гидроэлеваторам песколовок. Принимаем здание решеток по типовому проекту 902-2-449.88 с двумя решетками РМУ – 1 с размером 600 800 мм (1 рабочая, 1 резервная). Для дробления отбросов, извлеченных из сточных вод, применяем 1 молотковую дробилку марки Д – 3б.

4.2 Расчет горизонтальной песколовки с круговым движением воды

Песколовки применяются в комплексе сооружений механической очистки сточных вод и предназначены для задержания песка из бытовых и близких к ним по составу производственных сточных вод, а также нефтесодержащих сточных вод. Песколовки представляют собой круглый резервуар с коническим днищем. Внутри песколовки находится кольцевой лоток, заканчивающийся внизу щелевым отверстием.

Удаление песка из песколовки осуществляется при помощи гидроэлеватора. На основании типовых проектных решений для станций производительностью до 7000 м³/сутки принимаем горизонтальные песколовки с круговым движением воды.
