Таблица 1.4. Лимиты размещения отходов, установленные для производства ООО «Экос»

[14]

Глава 2. Методы исследования

2.1 Расчетные методы

2.1.1 Уточнение санитарно-защитной зоны

Для уточнения размеров санитарно-защитной зоны предприятия ООО «Экос» была использована специализированная компьютерная программа «Уточнение границ санитарно-защитной зоны предприятия». Для проведения расчетов в этой программе необходимо внести следующие исходные параметры: размер нормативной санитарно-защитной зоны, направления румбов ветра по сторонам света и класс опасности предприятия.

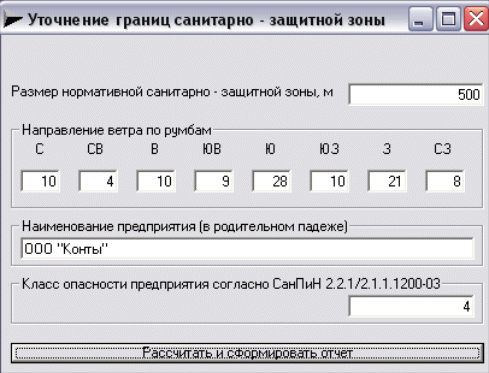

Рисунок 2.1. Главное окно программы «Уточнение границ санитарно-защитной зоны предприятия»

Результаты работы программы приведены в приложении «Уточнение размера санитарно-защитной зоны ООО «Экос» в конце работы, и далее все карты и картосхемы приводятся с отрисованной уточненной санитарно-защитной зоной.

2.1.2 Программа «ОНД-86 Калькулятор»

Для оценки состояния атмосферного воздуха использовалась специализированная программа «ОНД-86 Калькулятор» версии 1.0, которая предназначена для оценочного расчета выбросов вредных веществ из точечных источников. В программе использована библиотека построения линий Demo Controll Dill.

Принципы работы данной программы основаны на Методике расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий ОНД-86, утвержденной ГОСКОМГИДРОМЕТом 04.08.86 №192.

Рисунок 2.2. Главное окно программы «ОНД-86 Калькулятор»

Необходимыми исходными данными для работы программы являются следующие:

• Коэффициент стратификации атмосферы А (по методике «ОНД-86» значение этого коэффициента, соответствующее неблагоприятным метеорологическим условиям, при которых концентрация вредных веществ в атмосферном воздухе максимальна, принимается равным 140 для Московской, Тульской, Рязанской, Владимирской, Калужской и Ивановской области);

• Коэффициент рельефа местности (по методике «ОНД-86» значение этого коэффициента для наших условий принимается равным 1);

• Среднелетняя температура воздуха С (+23);

• Среднезимняя температура воздуха С (-13);

• Среднегодовая скорость ветра — м/с (3,2).

На начальном этапе оценки состояния атмосферного воздуха были занесены данные об источниках выбросов предприятия (окно «Источники»):

• Высота, м;

• Диаметр, м;

• Скорость выброса газовоздушной смеси, м/с;

• Температура выбрасываемой газовоздушной смеси, С;

• Координаты расположения источника (х, у).

Далее была занесена информация о выбрасываемых предприятием в атмосферный воздух вредных веществах (окно «Вещества»):

• Наименование веществ;

• Коды веществ (соответственно имеющемуся в программе справочнику);

• ПДК;

• Коэффициент оседания (безразмерный коэффициент, учитывающий скорость оседания вредных веществ в атмосферном воздухе). Его значение принимается равным:

• 1 — для газообразных вредных веществ и мелкодисперсных аэрозолей (пыли, золы и т.п., скорость упорядоченного оседания которых практически равна нулю);

• 2 — для мелкодисперсных аэрозолей (кроме предыдущего пункта), при среднем эксплуатационном коэффициенте очистки выбросов не менее 90%;

• 2,5 — от 75 до 90%;

• 3 — менее 75% и при отсутствии очистки).

Далее были занесены данные о массах загрязняющих веществ по источникам, выбрасываемых в атмосферу в г/сек (окно «Выбросы»).

Расчетный прямоугольник имеет размер 1000х1000 м с шагом 100 м, начало координат расположено в точке (0; 0).

Была учтена информация о следующих источниках загрязнения атмосферного воздуха:

• четырех лакокрасочных станках,

• двух деревообрабатывающих станках,

• месте, где происходит склейка.

Программа после обработки исходных данных и проведения всех необходимых расчетов формирует карты рассеяния вредных веществ (отдельно по веществам и по суммирующему действию) и отчеты, включающие в себя и карт рассеяния и таблицы значений по расчетам концентраций в узлах сети по расчетному прямоугольнику. Результаты работы программы приведены в следующих приложениях:

• «Расчет полей концентраций вредных веществ в атмосфере без учета влияния застройки (в соответствии с ОНД-86 для точечных источников)»;

• «Результаты расчета концентраций ВВ по расчетному прямоугольнику» (2 приложения, представленные для примера по расчетам по пыли древесной);

в конце данной работы, а также в главе 3.

2.2 Картографические методы. Геоинформационная система MapInfo Professional

Для последующего представления построенных в программе «ОНД-86 Калькулятор» картосхем изолиний и визуализации санитарно-защитной зоны применялась геоинформационная система MapInfo Professional версии 7.0.

Maplnfo — настольная геоинформационная система — в которой можно совмещать растровую графику с векторной. Это значительно облегчает создание и восприятие данных. Векторную графику можно конвертировать из AutoCad, Arclnfo, переносить через системный буфер WINDOWS (Clipboard), а также создавать на месте, пользуясь собственным графическим редактором. Кроме того, возможно использование практически любых растровых форматов, наиболее известны растровые форматы PCX, GIF, TIFF.

В пакете Maplnfo заложена возможность анализа растровых изображений как подложки для вновь создаваемых отредактированных карт, что многократно упрощает сами процессы цифрования и редактирования карт. В роли растровых изображений могут выступать как отсканированные черно-белые и многоцветные карты (как было в нашем случае), так и аэро- и космические изображения. Предусмотрена возможность выполнять ограниченную корректировку растровых изображений по яркости и контрасту, а также осуществлять координатную привязку растровых изображений к векторным с использованием контрольных точек.

Для облегчения задачи создания атрибутивной базы данных была использована растровая подложка (карта города), полученная путем сканирования и привязки к географической системе координат по серии контрольных точек. При работе с такой растровой подложкой на экране компьютера видны одновременно как векторное, так и растровое (исходное) изображения, что позволяет оперативно заносить в базу данных названия и типы объектов (населенных пунктов, дорог, рек, озер и т.д.).

В пакете Maplnfo оцифрованные тем или иным способом материалы редактируются, приводятся в соответствие друг с другом, организовываются в элементарные слои.

Несмотря на небольшой объем и малые потребляемые ресурсы, программа Maplnfo обладает широкими возможностями, позволяющими на ее базе создавать не только картографические произведения, но и геоинформационные системы. В ее состав входит специализированный язык программирования MapBasic, поставляемый в качестве расширения базовой системы. Его использование и позволяет создавать геоинформационные системы для конечного пользователя.

Язык программирования MapBasic, действующий в среде Maplnfo, имеет структуру и идеологию семейства Basic-языков, представленных в последних разработках Microsoft Corp. Арсенал MapBasic достаточно обширен, с его помощью к программе Maplnfo можно подключать модули, созданные в среде Visual Basic и С⁺⁺.[24]

Система предоставляет широкие возможности для управления базами данных, созданными как в самой программе, так и в других программах, работающих под управлением Windows. Эти возможности включают в себя сортировку, выборку, объединение объектов и т.д. В Maplnfo также сильно развита система запросов. Maplnfo работает с форматами dBase, ASCII с разделителями, WKS и XLS, не меняя исходного формата данных. Таким образом, в этой программе можно использовать свои базы данных, собранные и заполненные до приобретения данного программного продукта.

Собственная СУБД Maplnfo поддерживает географические запросы, то есть запросы к базе данных с учетом взаимного расположения объектов пересечения, включения и т.д.
