165834 (595651), страница 4

Файл №595651 165834 (Исследование каталитических свойств полимерных комплексов) 4 страница165834 (595651) страница 42016-07-302016-07-30СтудИзба

Исследование каталитических свойств полимерных комплексов

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Регистрация/авторизация

Текст из файла (страница 4)

Далее мною была исследована прочность полученных металлполимерных комплексов. Изучалось влияние на прочность температуры и состава растворителя.

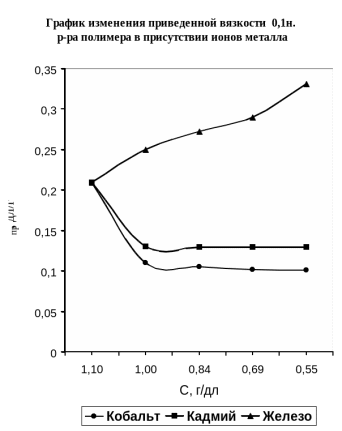

На рисунке №5 представлены кривые приведенной вязкости комплексов ПВПД-Cd²⁺ и ПВПД-Co²⁺ в зависимости от состава растворителя Н₂О:С₂Н₅ОН. Кривая 1 (ПВПД-Co²⁺) отображает поведение данного комплекса от состава растворителя. Как видно из рисунка, наблюдается увеличение приведенной вязкости (от 0,1 до 0,37) с увеличением объемных процентов этилового спирта, что свидетельствует о раскручивании полимерного клубка. Кривая 2 (ПВПД-Cd²⁺) отображает приведенную вязкость данного комплекса по сравнению с вязкостью комплекса ПВПД-Co²⁺. Как видно из кривой, вязкость комплекса имеет низкие значения (от 0,13 до 0,19) вне зависимости от состава растворителя, что указывает на его высокую прочность и устойчивость к растворению органическими растворителями.

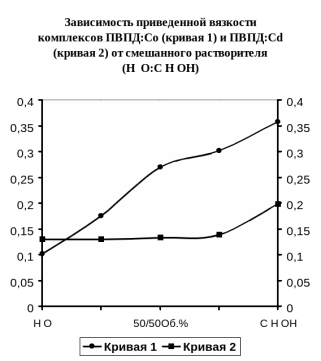

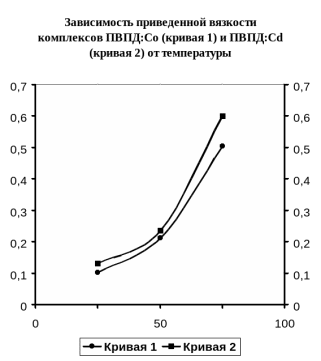

Также было проведено изучение изменения вязкости образовавшегося комплекса от температуры. Нужно отметить, что все предыдущие исследования по изменению вязкости проводились при постоянной температуре 25 °C. В данном же случае проведены исследования при 25, 40, 60°С. Как видно из построенного графика (рисунок №6) наблюдается рост приведенной вязкости с повышением температуры в обоих случаях. В перспективе же возможно выпадение осадка или же переход раствора в состояние геля. Именно поэтому при более высоких температурах измерение вязкости металлполимерных комплексов не рекомендуется, так как возможно засорение капилляра вискозиметра.

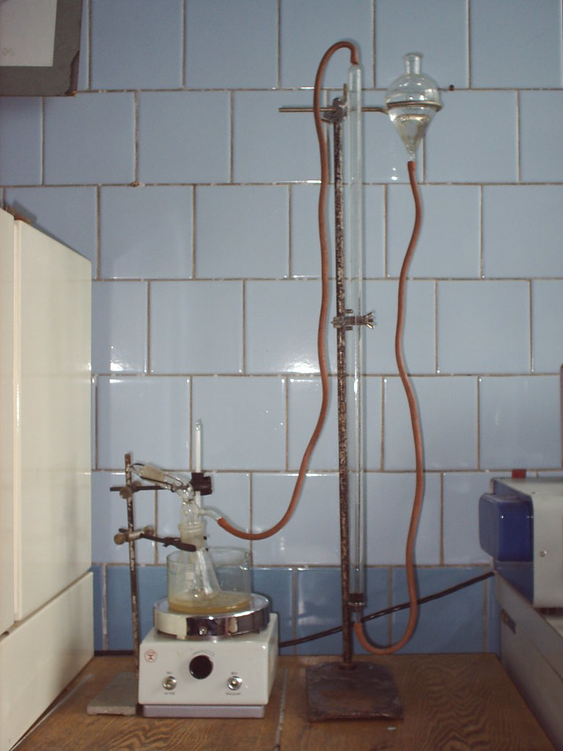

Далее мною проводились эксперименты по изучению каталазной активности полученных металлполимерных комплексов. Проверялась их ускоряющая способность реакции разложения пероксида водорода. Использовались соотношения металл: лиганд=1:1, 1:2, 2:1, 1:4, 1:6. Данные соотношения были выбраны, исходя из координационных чисел иона-комплексообразователя (у Cd и Co координационные числа могут быть 2, 4, 6). Судя по полученным данным, мы можем сказать, что использование растворов полученных металлполимерных комплексов в качестве катализаторов обоснованно, так как они ускоряют данную химическую реакцию, но нецелесообразно, так как ускорение реакции минимально. Самой высокой каталазной активностью обладают комплексы кадмия в соотношении металл: лиганд=1:1 и 1:4. Комплексы кобальта же проявляют самую малую каталазную активность. Однако, если рассматривать графики №13,14,16 то можно выявить постепенное (и достаточно интенсивное для данного случая) увеличение степени разложения пероксида водорода по времени, что указывает на стабильность полученного катализатора.

Выводы

1. Методами рН-метрического титрования и вискозиметрии обнаружено и доказано комплексообразование в системе поливинилпирролидон-Cd²⁺ и Co²⁺. Обнаружено, что поливинилпирролидон не образует комплексы с железом (II) в данных условиях.

2. Изучено влияние температуры на стабильность образовавшихся комплексов. Было выяснено, что повышение температуры ведет к повышению приведенной вязкости, что свидетельствует о деструкционных процессах полимер-металлических комплексов.

3. Изучено влияние состава растворителя на стабильность металлполимерных комплексов. Обнаружено, что комплекс ПВПД- Cd²⁺ почти не изменяет приведенной вязкости с увеличением объемных процентов спирта этилового С₂Н₅ОН, что указывает на его прочность к действию органических растворителей. С другой стороны, комплекс ПВПД-Со²⁺ сохраняет свои характеристики только в водной среде.

4. Изучена каталазная активность полимер-металлических комплексов, и выяснено, что растворы данных комплексов обладают малой каталазной активностью. Обнаружено, что наилучшим соотношением [металл]: [лиганд] является соотношение 1:1 и 1:4.

Список литературы

1. А.А. Берлин, В.Е.Басян. «Основы адгезии полимеров», «Химия». М., 1969г.

2. Я.О.Бикерман. «Высокомолекулярные соединения», «Химия», 1968г.

3. Е.А. Бектуров, Л.А. Бимендина «Интерполимерные комплексы», «Наука Каз. ССР», А.-Ата, 1977г.

4. Е.А.Бектуров, Л.А.Бимендина, Г.К.Мамытбеков. «Комплексы водорастворимых полимеров и гидрогелей», А.-Ата, 2002г.

5. Бектуров Е.А., Бимендина Л.А., Кудайбергенов С.Е. «Полимерные комплексы и катализаторы», Алма-Ата, Наука, 1982г.

6. Л.А. Бимендина, М.Г. Яшкарова, С.Е. Кудайбергенов, Е.А. Бектуров. «Полимерные комплексы», Семипалатинск, 2003г.

7. С.С. Воюцкий. «Адгезия и аутогезия полимеров», «Ростехиздат», М., 1963г.

8. А.Г.Гавриленко, К.С.Тусупова, С.В.Тарасенко. «Оформление курсовых и дипломных работ естественно-научных специальностей», Государственный университет имени Шакарима, Семипалатинск, 2000г.

9. Зезин А.Б., Кабанов В.А. // Успехи химии. 1982.Вып.9.

10. Б.А.Киселев. «Стеклопластики», «Госхимиздат», M., 1961г.

11. В.А. Кабанов. «Физико-химические основы и перспективы применения растворимых интерполиэлектролитных комплексов», М., 1994г.

12. В.А. Кабанов, А.Б. Зезин. «Водорастворимые нестехиометричные полиэлектролитные комплексы – новый класс синтетических полиэлектролитов», Сер. «Органическая химия». М., 1984г.

13. Кабанов Н.М., Кокорин А.И., Рогачева В.Б., Зезин А.Б. «Высокомолекулярные соединения»,1979. Т.А21.

14. Кабанов Н.М.Кожевникова Н.А., Кокорин А.И., Рогачева В.Б., Зезин А.Б., кабанов В.А. // Высокомол.соед.1979.Т.А21.

15. Кабанов Н.М., Хван А.М., Рогачева В.Б., зезеин А.Б., Кабанов В.А. // Высокомол.соед.1979.Т.Б21.

16. Н. А.Кротова. «О склеивании и прилипании», Изд-во АН СССР. М., 1960г.

17. Пирсон Р.Дж. Жесткие и мягкие кислоты и основания. //Успехи химии. 1971. Т.40.

18. Усанович М.И. «Исследования в области теории растворов и теории кислот и оснований». Алматы. «Наука». 1970.

19. И.К.Цитович. «Курс аналитической химии», М., «Высшая школа», 1985г.

20. Nsuchida E., Abe K.// Adv. Polym.Sci/ 1982. V.45.P.1

21. Saegusa T., Kobayashi S., Yfeashi K., Yamada A. //Polym.J. 1978. V.10

22. Guilbaut L.J., Murano M., Harnwood H.J. // J.Macromol. Sci.Chem. 1973. V.7. 23. Nishide H., Tsuchida E. // Macromol.Chem. 1976. B. 177.S.2453

24. Nishide H., Tsuchida E. // Macromol.Chem. 1976. B. 177.S.2295

25. Utkelov B.F., Ergozhin E.E. // Macromok.Chem.Macromol.Sump.1989. V.26.

26. Utkelov B.A., Nurachmetov K.N., Ergozhin E.E. //Macromok.Chem.Rapid Commun. 1990. V.11.P.1

27. Davankov V.A., Semechkin A.V. // J.Chromatogr. 1977. V.41.P.313

28.Trochimczuk A.W. // MMC-7, 7-th Intern.Symp.Macromolecule-Metal Complexes.Leiden.The Netherlands. 1997.

Приложение

Рисунок №1.

Рисунок №2

Рисунок №3.

Рисунок №4.

Рисунок №5

Рисунок №6

Рисунок №7.

Рисунок №8.

Рисунок №9.

Рисунок №10.

Рисунок №11

Рисунок №12.

Рисунок №13.

Рисунок №14.

Рисунок №15.

Рисунок №16

Рисунок №17

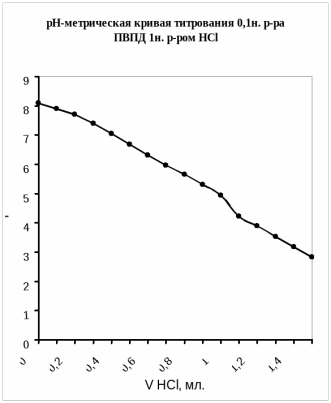

Результаты потенциометрического титрования 0,1н. р-ра ПВПД 1н. р-ром HCl

Количество прилитого 1н. HCl, мл.	Значения рН первого титрования	Значения рН второго титрования	Значения рН третьего титрования	Среднее значение рН
0	8,1	8,1	8,1	8,1
0,1	7,8	7,7	7,9	7,9
0,2	7,75	7,65	7,7	7,7
0,3	7,42	7,38	7,41	7,4
0,4	7,05	7,05	7,03	7,05
0,5	6,75	6,67	6,65	6,67
0,6	6,31	6,31	6,3	6,31
0,7	6,0	5,8	6,0	5,97
0,8	5,62	5,66	5,65	5,65
0,9	5,3	5,31	5,3	5,3
1,0	4,9	4,96	4,92	4,93
1,1	4,22	4,22	4,21	4,22
1,2	3,87	3,88	3,9	3,89
1,3	3,52	3,54	3,53	3,53
1,4	3,22	3,15	3,18	3,18
1,5	2,8	2,8	2,82	2,8

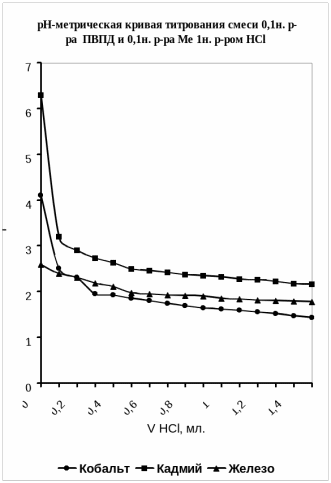

Результаты потенциометрического титрования системы ПВПД Co²⁺(1:1) 1н. р-ром HCl

Количество прилитого 1н. HCl, мл.	Значения рН первого титрования	Значения рН второго титрования	Значения рН третьего титрования	Среднее значение рН
0	4,1	4,1	4,1	4,1
0,1	2,5	2,45	2,58	2,51
0,2	2,3	2,38	2,25	2,31
0,3	2,0	1,9	1,94	1,95
0,4	1,92	1,95	1,93	1,93
0,5	1,86	1,84	1,86	1,85
0,6	1,81	1,8	1,8	1,8
0,7	1,75	1,74	1,72	1,74
0,8	1,7	1,7	1,69	1,7
0,9	1,65	1,64	1,63	1,64
1,0	1,63	1,62	1,62	1,62
1,1	1,6	1,59	1,59	1,59
1,2	1,56	1,55	1,57	1,56
1,3	1,51	1,51	1,53	1,516
1,4	1,47	1,46	1,47	1,47
1,5	1,42	1,43	1,45	1,43

Результаты потенциометрического титрования системы ПВПД Cd²⁺(1:1) 1н. р-ром HCl

Количество прилитого 1н. HCl, мл.	Значения рН первого титрования	Значения рН второго титрования	Значения рН третьего титрования	Среднее значение рН
0	6,3	6,3	6,3	6,3
0,1	3,2	3,22	3,19	3,2
0,2	2,9	2,95	2,89	2,91
0,3	2,7	2,73	2,75	2,73
0,4	2,6	2,66	2,62	2,63
0,5	2,5	2,51	2,5	2,5
0,6	2,46	2,45	2,46	2,46
0,7	2,42	2,4	2,43	2,42
0,8	2,38	2,36	2,37	2,37
0,9	2,35	2,34	2,35	2,35
1,0	2,33	2,33	2,32	2,33
1,1	2,29	2,28	2,28	2,28
1,2	2,26	2,25	2,27	2,26
1,3	2,22	2,23	2,21	2,22
1,4	2,18	2,18	2,19	2,18
1,5	2,16	2,15	2,16	2,16

Результаты потенциометрического титрования системы ПВПД- e²⁺(1:1) 1н. р-ром HCl.

Количество прилитого 1н. HCl, мл.	Значения рН первого титрования	Значения рН второго титрования	Значения рН третьего титрования	Среднее значение рН
0	2,6	2,6	2,6	2,6
0,1	2,4	2,4	2,41	2,4
0,2	2,3	2,31	2,31	2,31
0,3	2,2	2,19	2,19	2,19
0,4	2,1	2,1	2,12	2,11
0,5	1,98	1,98	1,97	1,98
0,6	1,96	1,95	1,97	1,96
0,7	1,94	1,93	1,93	1,93
0,8	1,92	1,92	1,93	1,92
0,9	1,9	1,9	1,91	1,9
1,0	1,86	1,85	1,86	1,86
1,1	1,84	1,84	1,85	1,84
1,2	1,82	1,82	1,83	1,82
1,3	1,8	1,8	1,81	1,8
1,4	1,79	1,79	1,8	1,79
1,5	1,78	1,78	1,78	1,78

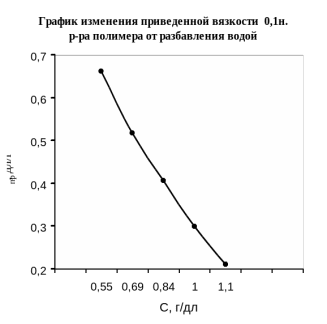

Концентрационная зависимость приведенной вязкости полимера (0,1н. ПВПД) от разбавления водой.

V_{исх. 5мл}

₁

(+0,5)

₂

(+1,0)

₃

(+1,5)

₄

(+2,0)

С, г/дл

_уд=

/⁰-1

_уд / С, дл/г

305,0

322,0

333,1

333,0

336,0

336,1

336,0

338,1

1,09683

0,9971

0,84371

0,68552

0,5484

0,2298

0,2984

0,3427

0,3549

0,3629

0,2095

0,2993

0,4062

0,5176

0,6617

Концентрационная зависимость приведенной вязкости полимера (0,1н. ПВПД) от разбавления 0,1н. р-ром CdCl₂

V_{исх. 5мл}

₁

(+0,5)

₂

(+1,0)

₃

(+1,5)

₄

(+2,0)

С, г/дл

_уд=

/⁰-1

_уд / С, дл/г

305,0

280,2

280,1

275,2

275,1

275,2

270,0

265,6

265,5

265,6

1,09683

0,9971

0,84371

0,68552

0,5484

0,2298

0,1298

0,1095

0,08877

0,0708

0,2095

0,1302

0,1298

0,1295

0,1292

Концентрационная зависимость приведенной вязкости полимера (0,1н. ПВПД) от разбавления 0,1н. р-ром Co(NO₂)₂

V_{исх. 5мл}

₁

(+0,5)

₂

(+1,0)

₃

(+1,5)

₄

(+2,0)

С, г/дл

_уд=

/⁰-1

_уд / С, дл/г

305,0

275,2

275,1

275,2

270,0

269,9

270,0

265,2

261,7

1,09683

0,9971

0,84371

0,68552

0,5484

0,2298

0,1098

0,0887

0,0694

0,0554

0,2095

0,1101

0,1051

0,1012

0,1010

Концентрационная зависимость приведенной вязкости полимера (0,1н. ПВПД) от разбавления 0,1н. р-ром FeSO₄

V_{исх. 5мл}

₁

(+0,5)

₂

(+1,0)

₃

(+1,5)

₄

(+2,0)

С, г/дл

_уд=

/⁰-1

_уд / С, дл/г

305,0

309,7

304,9

305,0

304,9

297,3

297,2

293,1

293,0

1,09683

0,9971

0,84371

0,68552

0,5484

0,2298

0,2489

0,2296

0,1987

0,1817

0,2095

0,2496

0,2721

0,2899

0,3313

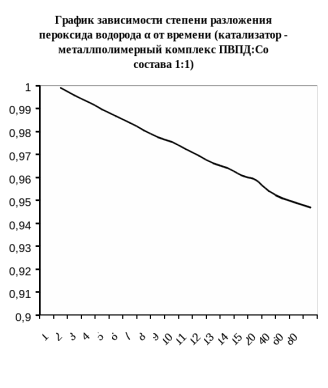

Каталазная активность мталлполимерного комплекса ПВПД:Co²⁺состава (1:1)

, мин.	V₀ , мл	Δ	Δ V₀	Δ V₀ / Δ	α
1	0,1	1	0	0	0,9989
2	0,4	1	0,3	0,3	0,9959
3	0,7	1	0,3	0,3	0,9928
4	1,0	1	0,3	0,3	0,9897
5	1,3	1	0,3	0,3	0,9867
6	1,6	1	0,3	0,3	0,9836
7	1,9	1	0,3	0,3	0,98057
8	2,2	1	0,2	0,2	0,9775
9	2,4	1	0,3	0,3	0,97546
10	2,7	1	0,3	0,3	0,97239
11	3,0	1	0,3	0,3	0,9693
12	3,3	1	0,3	0,3	0,96625
13	3,5	1	0,2	0,2	0,9642
14	3,8	1	0,3	0,3	0,9611
15	4,0	1	0,2	0,2	0,9591
20	4,5	5	0,5	0,1	0,95398
40	4,8	20	0,3	0,015	0,95092
60	5,0	20	0,2	0,01	0,94887
80	5,2	20	0,2	0,01	0,9468

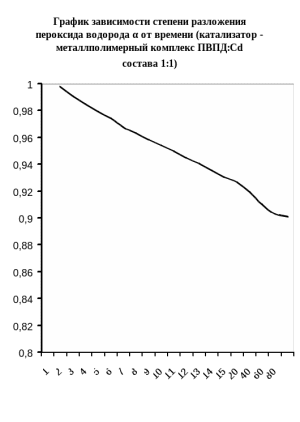

Каталазная активность мталлполимерного комплекса ПВПД:Cd²⁺состава (1:1)

, мин.	V₀ , мл	Δ	Δ V₀	Δ V₀ / Δ	α
1	0,2	1	0	0	0,9979
2	0,9	1	0,6	0,6	0,9908
3	1,5	1	0,5	0,5	0,9846
4	2,0	1	0,5	0,5	0,9795
5	2,5	1	0,5	0,5	0,9744
6	3,2	1	0,7	0,7	0,9673
7	3,6	1	0,4	0,4	0,9632
8	4,1	1	0,5	0,5	0,9581
9	4,5	1	0,4	0,4	0,9540
10	4,9	1	0,4	0,4	0,9499
11	5,4	1	0,5	0,5	0,9448
12	5,8	1	0,4	0,4	0,9407
13	6,3	1	0,5	0,5	0,9356
14	6,8	1	0,5	0,5	0,9305
15	7,2	1	0,4	0,4	0,9264
20	7,9	5	0,7	0,14	0,9192
40	8,8	20	0,9	0,045	0,91
60	9,5	20	0,7	0,035	0,9028
80	9,7	20	0,2	0,01	0,9008

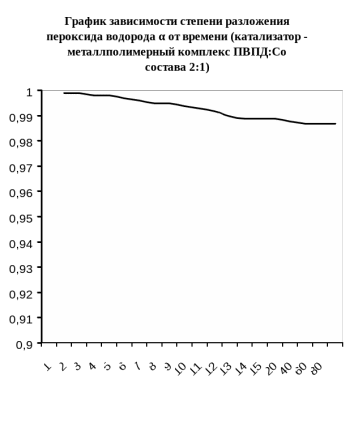

Каталазная активность мталлполимерного комплекса ПВПД:Cо²⁺состава (2:1)

, мин.	V₀ , мл	Δ	Δ V₀	Δ V₀ / Δ	α
1	0,1	1	0	0	0,9989
2	0,1	1	0	0	0,9989
3	0,2	1	0,1	0,1	0,9979
4	0,2	1	0	0	0,9979
5	0,3	1	0,1	0,1	0,9969
6	0,4	1	0,1	0,1	0,9959
7	0,5	1	0,1	0,1	0,9948
8	0,5	1	0	0	0,9948
9	0,6	1	0,1	0,1	0,9938
10	0,7	1	0,1	0,1	0,9928
11	0,8	1	0,1	0,1	0,9918
12	1,0	1	0,2	0,2	0,9897
13	1,1	1	0,1	0,1	0,9887
14	1,1	1	0	0	0,9887
15	1,1	1	0	0	0,9887
20	1,2	5	0,1	0,02	0,9877
40	1,3	20	0,1	0,005	0,9867
60	1,3	20	0	0	0,9867
80	1,3	20	0	0	0,9867

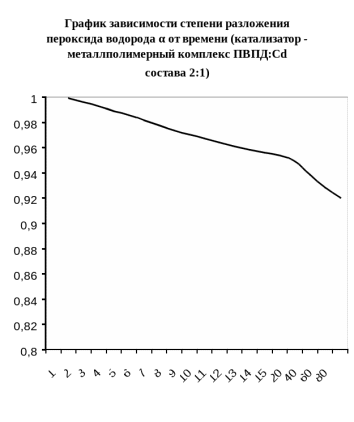

Каталазная активность мталлполимерного комплекса ПВПД:Cd²⁺состава (2:1)

, мин.	V₀ , мл	Δ	Δ V₀	Δ V₀ / Δ	α
1	0,1	1	0	0	0,9989
2	0,4	1	0,3	0,3	0,9959
3	0,7	1	0,3	0,3	0,9928
4	1,1	1	0,4	0,4	0,9887
5	1,4	1	0,3	0,3	0,9856
6	1,8	1	0,4	0,4	0,9816
7	2,2	1	0,4	0,4	0,9775
8	2,6	1	0,4	0,4	0,9734
9	2,9	1	0,3	0,3	0,9703
10	3,2	1	0,3	0,3	0,9673
11	3,5	1	0,3	0,3	0,9642
12	3,8	1	0,3	0,3	0,9611
13	4,1	1	0,3	0,3	0,9581
14	4,3	1	0,2	0,2	0,956
15	4,5	1	0,2	0,2	0,9539
20	5,0	5	0,5	0,1	0,9488
40	6,0	20	1,0	0,05	0,9386
60	7,0	20	1,0	0,05	0,9284
80	7,8	20	0,8	0,04	0,9202

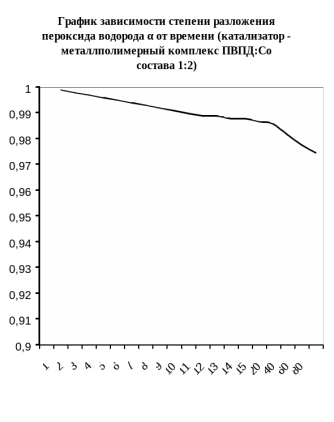

Каталазная активность мталлполимерного комплекса ПВПД:Cо²⁺состава (1:2)

, мин.	V₀ , мл	Δ	Δ V₀	Δ V₀ / Δ	α
1	0,1	1	0	0	0,9989
2	0,2	1	0,1	0,1	0,9979
3	0,3	1	0,1	0,1	0,9969
4	0,4	1	0,1	0,1	0,9959
5	0,5	1	0,1	0,1	0,9949
6	0,6	1	0,1	0,1	0,9939
7	0,7	1	0,1	0,1	0,9929
8	0,8	1	0,1	0,1	0,9919
9	0,9	1	0,1	0,1	0,9908
10	1,0	1	0,1	0,1	0,9897
11	1,1	1	0,1	0,1	0,9887
12	1,1	1	0	0	0,9887
13	1,2	1	0,1	0,1	0,9877
14	1,2	1	0	0	0,9877
15	1,3	1	0,1	0,1	0,9867
20	1,4	5	0,1	0,02	0,9857
40	1,8	20	0,4	0,02	0,9815
60	2,2	20	0,4	0,02	0,9775
80	2,5	20	0,3	0,015	0,9744

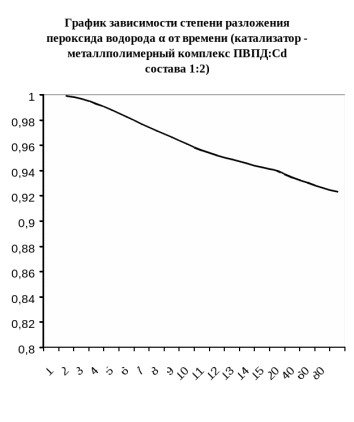

Каталазная активность мталлполимерного комплекса ПВПД:Cd²⁺состава (1:2)

, мин.	V₀ , мл	Δ	Δ V₀	Δ V₀ / Δ	α
1	0,1	1	0	0	0,9989
2	0,3	1	0,2	0,2	0,9969
3	0,7	1	0,4	0,4	0,9928
4	1,2	1	0,5	0,5	0,9877
5	1,7	1	0,5	0,5	0,9826
6	2,3	1	0,6	0,6	0,9765
7	2,8	1	0,5	0,5	0,9714
8	3,3	1	0,5	0,5	0,9662
9	3,8	1	0,5	0,5	0,9611
10	4,3	1	0,5	0,5	0,956
11	4,7	1	0,4	0,4	0,9519
12	5,0	1	0,3	0,3	0,9488
13	5,3	1	0,3	0,3	0,9458
14	5,6	1	0,3	0,3	0,9427
15	5,9	1	0,3	0,3	0,9397
20	6,4	5	0,5	0,1	0,9345
40	6,8	20	0,4	0,02	0,9305
60	7,2	20	0,4	0,02	0,9263
80	7,5	20	0,3	0,015	0,9233

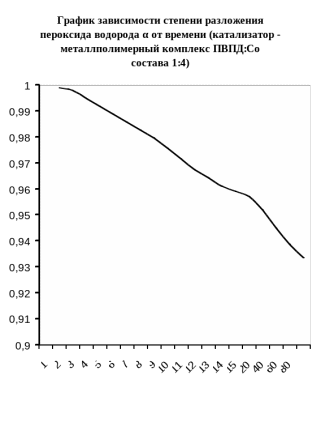

Каталазная активность мталлполимерного комплекса ПВПД:Cо²⁺состава (1:4)

, мин.	V₀ , мл	Δ	Δ V₀	Δ V₀ / Δ	α
1	0,1	1	0	0	0,9989
2	0,2	1	0,1	0,1	0,9979
3	0,5	1	0,3	0,3	0,9948
4	0,8	1	0,3	0,3	0,9918
5	1,1	1	0,3	0,3	0,9887
6	1,4	1	0,3	0,3	0,9857
7	1,7	1	0,3	0,3	0,9826
8	2,0	1	0,3	0,3	0,9795
9	2,4	1	0,4	0,4	0,9755
10	2,8	1	0,4	0,4	0,9714
11	3,2	1	0,4	0,4	0,9673
12	3,5	1	0,3	0,3	0,9642
13	3,8	1	0,3	0,3	0,9611
14	4,0	1	0,2	0,2	0,9591
15	4,2	1	0,2	0,2	0,957
20	4,7	5	0,5	0,1	0,9519
40	5,4	20	0,7	0,035	0,9448
60	6,0	20	0,4	0,02	0,9386
80	6,5	20	0,5	0,025	0,9335

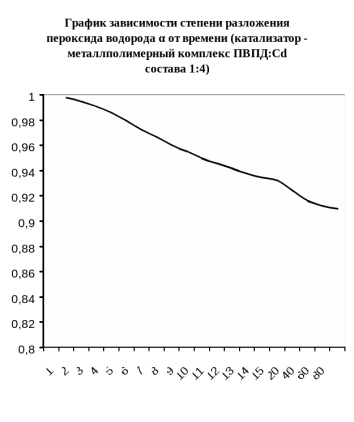

Каталазная активность мталлполимерного комплекса ПВПД:Cd²⁺состава (1:4)

, мин.	V₀ , мл	Δ	Δ V₀	Δ V₀ / Δ	α
1	0,2	1	0	0	0,9979
2	0,5	1	0,3	0,3	0,9948
3	0,9	1	0,4	0,4	0,9908
4	1,4	1	0,5	0,5	0,9857
5	2,0	1	0,6	0,6	0,9795
6	2,7	1	0,7	0,7	0,9724
7	3,3	1	0,6	0,6	0,9662
8	3,9	1	0,6	0,6	0,9601
9	4,4	1	0,5	0,5	0,9550
10	4,9	1	0,5	0,5	0,9499
11	5,3	1	0,4	0,4	0,9458
12	5,7	1	0,4	0,4	0,9417
13	6,1	1	0,4	0,4	0,9376
14	6,4	1	0,3	0,3	0,9345
15	6,6	1	0,2	0,2	0,9325
20	7,4	5	0,8	0,16	0,9243
40	8,2	20	0,8	0,04	0,916
60	8,6	20	0,4	0,02	0,9121
80	8,8	20	0,2	0,01	0,91

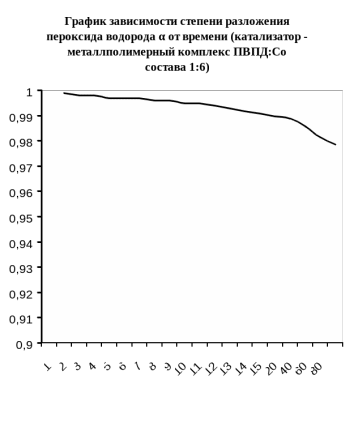

Каталазная активность мталлполимерного комплекса ПВПД:Cо²⁺состава (1:6)

, мин.	V₀ , мл	Δ	Δ V₀	Δ V₀ / Δ	α
1	0,1	1	0	0	0,9989
2	0,2	1	0,1	0,1	0,9979
3	0,2	1	0	0	0,9979
4	0,3	1	0,1	0,1	0,9969
5	0,3	1	0	0	0,9969
6	0,3	1	0	0	0,9969
7	0,4	1	0,1	0,1	0,9959
8	0,4	1	0	0	0,9959
9	0,5	1	0,1	0,1	0,9948
10	0,5	1	0	0	0,9948
11	0,6	1	0,1	0,1	0,9939
12	0,7	1	0,1	0,1	0,9928
13	0,8	1	0,1	0,1	0,9918
14	0,9	1	0,1	0,1	0,9908
15	1,0	1	0,1	0,1	0,9897
20	1,1	5	0,1	0,02	0,9887
40	1,4	20	0,3	0,015	0,9857
60	1,8	20	0,4	0,02	0,9815
80	2,1	20	0,3	0,015	0,9785

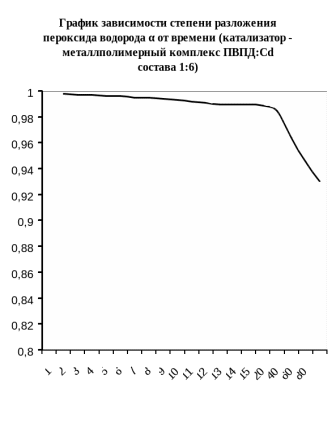

Каталазная активность мталлполимерного комплекса ПВПД:Cd²⁺состава (1:6)

, мин.	V₀ , мл	Δ	Δ V₀	Δ V₀ / Δ	α
1	0,2	1	0	0	0,9979
2	0,3	1	0,1	0,1	0,9969
3	0,3	1	0	0	0,9969
4	0,4	1	0,1	0,1	0,9959
5	0,4	1	0	0	0,9959
6	0,5	1	0,1	0,1	0,9948
7	0,5	1	0	0	0,9948
8	0,6	1	0,1	0,1	0,9939
9	0,7	1	0,1	0,1	0,9928
10	0,8	1	0,1	0,1	0,9918
11	0,8	1	0	0	0,9918
12	0,9	1	0,1	0,1	0,9908
13	1,0	1	0,1	0,1	0,9897
14	1,0	1	0	0	0,9897
15	1,1	1	0,1	0,1	0,9887
20	1,5	5	0,4	0,08	0,9846
40	3,5	20	2,0	0,1	0,9642
60	5,3	20	1,8	0,09	0,9458
80	6,8	20	1,5	0,075	0,9305

Характеристики

Тип файла

Документ

Размер

11,2 Mb

Материал

Исследование каталитических свойств полимерных комплексов

Тип материала

Выпускная квалификационная работа (ВКР)

Предмет

Химия

Учебное заведение

Неизвестно

Список файлов ВКР

issledovanie-kataliticheskih-svoystv-polimernyh-kompleksov-1469836171-165834.zip

165834.rtf

Поделитесь ссылкой:

Ставлю 10/10
Все нравится, очень удобный сайт, помогает в учебе. Кроме этого, можно заработать самому, выставляя готовые учебные материалы на продажу здесь. Рейтинги и отзывы на преподавателей очень помогают сориентироваться в начале нового семестра. Спасибо за такую функцию. Ставлю максимальную оценку.

Лучшая платформа для успешной сдачи сессии
Познакомился со СтудИзбой благодаря своему другу, очень нравится интерфейс, количество доступных файлов, цена, в общем, все прекрасно. Даже сам продаю какие-то свои работы.

Студизба ван лав ❤
Очень офигенный сайт для студентов. Много полезных учебных материалов. Пользуюсь студизбой с октября 2021 года. Серьёзных нареканий нет. Хотелось бы, что бы ввели подписочную модель и сделали материалы дешевле 300 рублей в рамках подписки бесплатными.

Отличный сайт
Лично меня всё устраивает - и покупка, и продажа; и цены, и возможность предпросмотра куска файла, и обилие бесплатных файлов (в подборках по авторам, читай, ВУЗам и факультетам). Есть определённые баги, но всё решаемо, да и администраторы реагируют в течение суток.

Маленький отзыв о большом помощнике!
Студизба спасает в те моменты, когда сроки горят, а работ накопилось достаточно. Довольно удобный сайт с простой навигацией и огромным количеством материалов.

Студ. Изба как крупнейший сборник работ для студентов
Тут дофига бывает всего полезного. Печально, что бывают предметы по которым даже одного бесплатного решения нет, но это скорее вопрос к студентам. В остальном всё здорово.

Спасательный островок
Если уже не успеваешь разобраться или застрял на каком-то задание поможет тебе быстро и недорого решить твою проблему.

Всё и так отлично
Всё очень удобно. Особенно круто, что есть система бонусов и можно выводить остатки денег. Очень много качественных бесплатных файлов.

Отзыв о системе "Студизба"
Отличная платформа для распространения работ, востребованных студентами. Хорошо налаженная и качественная работа сайта, огромная база заданий и аудитория.

Отличный помощник
Отличный сайт с кучей полезных файлов, позволяющий найти много методичек / учебников / отзывов о вузах и преподователях.

Отлично помогает студентам в любой момент для решения трудных и незамедлительных задач
Хотелось бы больше конкретной информации о преподавателях. А так в принципе хороший сайт, всегда им пользуюсь и ни разу не было желания прекратить. Хороший сайт для помощи студентам, удобный и приятный интерфейс. Из недостатков можно выделить только отсутствия небольшого количества файлов.

Спасибо за шикарный сайт
Великолепный сайт на котором студент за не большие деньги может найти помощь с дз, проектами курсовыми, лабораторными, а также узнать отзывы на преподавателей и бесплатно скачать пособия.
