После проведения анализа хроматограф вводят в режим охлаждения, который занимает 10 мин.

Полученные результаты выводятся на экране ПК в виде таблицы.

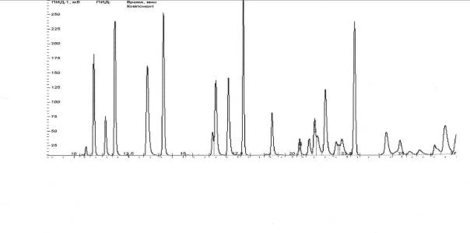

Рисунок 2. Типичная хроматограмма анализа углеводородов нефти на хроматографе Кристалл-5000.2 ПИД

2.3 Методика определения сероводорода, метил- и этилмеркаптанов по ГОСТ 50803–95

Объектом анализа является разгазированная нефть месторождений Самарской области.

Настоящий стандарт распространяется на меркаптансодержащие стабилизированные товарные нефти и устанавливает метод определения массовой доли сероводорода, метил- и этилмеркаптанов от 2,0 до 200 млн. в минус первой степени. При необходимости метод может быть использован для определения более высоких значений массовой доли сернистых соединений в нефти при соответствующем разбавлении ее бессернистым растворителем.

Метод может быть применен для газовых конденсатов и легких углеводородных фракций. Метод проводился по ГОСТ 50802–95, путем разделения компонентов анализируемой пробы с помощью газовой хроматографии, регистрации выходящих из хроматографической колонки сероводорода, метил- и этилмеркаптанов пламенно-ионизационным детектором (ПИД), и расчете результатов определения методом абсолютной градуировки. Методика аналогична методике определения углеводородов С₁-С₆ в нефти.

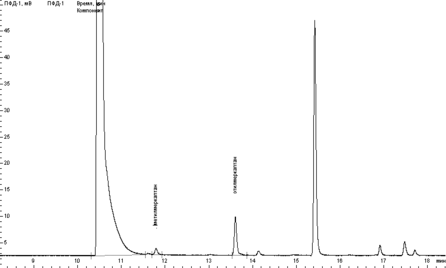

Рисунок 3. Типичная хроматограмма анализа сероводорода, метил- и этилмеркаптанов на Кристалле-5000.2 ПФД.

3. Обсуждение результатов

В настоящей дипломной работе на газовом хроматографе Кристалл 5000.2 был проведен компонентный анализ сорока образцов нефти с разных месторождений Самарской области. Целью работы является собрание и систематизация информации по среднему содержанию компонентов нефти с одной методикой.

3.1 Определение сероводорода, метил- и этилмеркаптанов по ГОСТ 50803–95

Результаты анализа представлены в таблице 2, таблице 3.

Таблица 2. Сравнительная характеристика сероводорода и меркаптанов в нефти

	Сероводород, % мольные	Метилмеркаптан, % мольные		Этилмеркаптан, % мольные
Север
Образец №1	0,000	0,001		0,002
Образец №2	0,09	0,006		0,017
Образец №3	0,09	0,005		0,040
Образец №4	0,04	0,001		0,001
Образец №5	0,05	0,0003		0,008
Образец №6	0,09	0,009		0,014
Образец №7	0,03	0,009		0,004
Образец №8	0,000	0,0007		0,008
Образец №9	0,04	0,002		0,007
Образец №10	0,04	0,003		0,012
Сред. значения	0,05	0,004		0,011
Юг
Образец №1	0,05	0,000		0,000
Образец №2	0,04	0,002		0,0004
Образец №3	0,06	0,001		0,002
Образец №4	0,04	0,0001		0,0002
Образец №5	0,03	0,003		0,004
Образец №6	0,06	0,002		0,003
Образец №7	0,03	0,001		0,002
Образец №8	0,05	0,004		0,001
Образец №9	0,04	0,003		0,005
Образец №10	0,06		0,003		0,004
Сред. значения	0,0466		0,00195		0,00258
Восток
Образец №1	1,60		0,08		0,04
Образец №2	1,37		0,06		0,03
Образец №3	0,97		0,07		0,06
Образец №4	1,77		0,07		0,05
Образец №5	0,73		0,05		0,01
Образец №6	1,47		0,09		0,03
Образец №7	1,59		0,05		0,02
Образец №8	1,63		0,004		0,004
Образец №9	0,78		0,03		0,05
Образец №10	1,52		0,07		0,04
Сред. значения	1,34		0,07		0,03
Запад
Образец №1	0,04		0,001		0,003
Образец №2	0,11		0,004		0,005
Образец №3	0,13		0,002		0,004
Образец №4	0,12		0,004		0,004
Образец №5	0,07		0,002		0,004
Образец №6	0,10		0,004		0,004
Образец №7	0,09		0,003		0,005
Образец №8	0,10		0,003		0,002
Образец №9	0,13		0,006		0,003
Образец №10	0,07		0,002		0,002
Сред. Значения	0,09		0,003		0,003

В таблице 2 представлена информация по компонентному содержанию сероводорода и меркаптанов по всей области. По результатам таблицы видно, что наибольшее содержание сероводорода наблюдается на востоке области – 1,343% мольн. На западе области содержание сероводорода – 0,0952% мольн. Север и юг лишь незначительно отличаются друг от друга Содержание меркаптанов в восточной части области также имеет максимальное значение по сравнению о остальными частями и составляет: 0,056% мольн. – метилмеркаптаны, 0,0326% мольн. – этилмеркаптаны.

Таблица 3. Сравнительная характеристика средних значений сероводорода и меркаптанов в нефти Самарской области

	Сероводород, % массовые	Метилмеркаптан, % массовые	Этилмеркаптан, % массовые
Восток	0,05	0,004	0,011
Юг	0,05	0,002	0,003
Север	1,34	0,056	0,033
Запад	0,09	0,003	0,003

В таблице 3 представлены средние значения содержаний сероводорода и меркаптанов по всей Самарской области. Нефть на севере наиболее сернистая в отличие от других частей области.

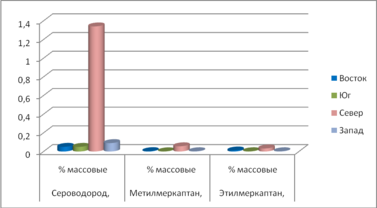

Рисунок 3. Диаграмма сравнительной характеристики средних значений сероводорода и меркаптанов в нефти Самарской области

По данным рисунка 3, на котором наглядно представлена общая картина компонентного состава нефти на содержание сероводорода и меркаптанов, видно, что в целом вся нефть в области сернистая. Но более выраженное содержание сероводорода и меркаптанов в северном районе. 4.2. Определение содержания углеводородов С₁-С₆ в нефти Самарской области

Результаты анализа представлены в таблицах 4 и 5.

Таблица 4. Сравнительная характеристика углеводородов С₁-С₆ в нефти Самарской области по ГОСТ 13379–82

Восток		Метан, %массов.		Этан, %массов.		Пропан, %массов.		Изобутан, % массов.		Н-бутан, % массов.		Изопентан, % массов.		Н – пентан, % массов.		Гексан, %массов.
Образец №1		0,14		0,67		2,00		0,67		0,67		3,28		0,41		3,80
Образец №2		0,11		0,63		2,92		0,76		3,56		2,70		3,69		2,67
Образец №3		0,08		0,49		2,05		0,68		3,37		2,36		3,21		2,35
Образец №4		0,11		0,63		3,01		0,76		3,41		2,53		3,24		2,43
Образец №5		0,12		0,56		3,50		0,70		5,18		3,32		4,75		3,36
Образец №6		0,11		0,39		2,09		0,68		1,50		1,88		3,86		0,68
Образец №7		0,11		0,45		2,33		0,59		3,40		2,33		3,19		3,20
Образец №8		0,13		0,49		2,08		0,72		3,47		3,13		3,28		2,68
Образец №9		0,09		0,68		3,47		0,56		3,28		3,15		3,59		3,25
Образец №10		0,10		0,50		3,51		0,75		3,19		3,22		3,19		3,28
Ср.значение		0,11		0,55		2,69		0,69		3,10		2,79		3,24		2,77
Юг
Образец №1		0,06		0,68		3,64		0,63		5,89		4,68		5,89		4,58
Образец №2		0,15		0,42		1,95		0,88		3,75		2,71		3,79		2,02
Образец №3		0,19		0,41		1,96		0,54		2,75		2,07		2,35		1,63
Образец №4		0,20		0,77		2,12		0,64		2,65		2,16		2,73		2,18
Образец №5		0,13		0,49		2,42		0,92		3,89		3,17		4,19		2,86
Образец №6		0,17		0,43		2,32		0,60		2,73		3,12		2,25		2,12
Образец №7		0,10		0,48		2,13		0,55		2,68		3,12		2,86		2,75
Образец №8		0,15		0,39		2,41		0,63		2,61		2,01		2,39		2,09
Образец №9	0,05		0,61		2,38		0,71		2,68		3,02		2,51		2,13
Образец №10	0,12		0,40		2,38		0,74		2,18		2,16		2,81		2,76
Ср.значение	0,13		0,51		2,37		0,68		3,18		2,82		3,18		2,51
Север
Образец №1	0,21		0,56		2,35		0,65		2,85		1,92		2,25		1,49
Образец №2	0,11		0,39		1,48		0,50		2,28		1,98		2,60		1,78
Образец №3	0,08		0,41		1,69		0,45		2,34		1,69		2,76		2,41
Образец №4	0,12		0,47		2,06		0,61		2,25		1,54		1,70		1,23
Образец №5	0,10		0,38		1,58		0,48		2,12		1,74		2,58		1,13
Образец №6	0,13		0,40		1,68		0,49		2,13		1,67		2,56		1,13
Образец №7	0,10		0,39		2,00		0,52		2,38		1,60		2,70		1,21
Образец №8	0,14		0,38		2,51		0,58		2,16		1,72		2,61		1,25
Образец №9	0,12		0,42		1,57		0,47		2,30		1,55		2,38		1,20
Образец №10	0,11		0,38		1,73		0,39		2,10		1,67		2,63		1,17
Ср. значение	0,12		0,42		1,87		0,51		2,29		1,71		2,48		1,40
Запад
Образец №1	0,00		0,06		0,10		0,38		0,19		0,31		0,15		1,29
Образец №2	0,07		0,43		2,38		0,91		3,24		2,51		2,85		1,45
Образец №3	0,10		0,45		2,25		0,68		3,46		2,44		3,68		2,30
Образец №4	0,08		0,38		2,37		0,81		3,20		2,53		3,81		2,70
Образец №5	0,08		0,44		2,38		0,61		3,38		2,47		3,58		2,54
Образец №6	0,06		0,33		2,38		0,87		3,35		2,48		2,93		2,75
Образец №7	0,10		0,38		2,41		0,67		3,56		2,45		2,78		2,68
Образец №8	0,03		0,40		2,36		0,72		3,29		2,61		2,68		2,31
Образец №9	0,06		0,41		2,40		0,58		3,15		2,39		2,85		2,53
Образец №10	0,11		0,39		2,34		0,62		3,78		2,46		2,31		2,61
Ср.значение	0,07		0,37		2,14		0,69		3,06		2,27		2,76		2,32

По данным таблицы видно, что содержание углеводородов С₁-С₆ на востоке и юге области выше, чем на севере и западе.
