165672 (595643), страница 3

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 3)

где-_уд = (-₀)/₀; ₀ – время истечения чистого растворителя, - время истечения раствора, С- концентрация полимера г/дл.

Рассчитанное количество ЭЭАКК/АК растворяют в 0,1 н. КС1, фильтруют через фильтр Шотта. Отбирают 5 мл этого раствора и наливают в ячейку вискозиметра, помещенного в термостат, где поддерживается постоянная температура. Вискозиметр представляет собой капиллярную трубку, соединенную с измерительным шариком. Вискозиметр погружен в термостат. Раствор засасывается грушей из резервуара вискозиметра в шарик выше верхней метки над измерительным шариком. Измеряется время истечения жидкости между верхней и нижней метками измерительного шарика. Вязкость каждого раствора измеряется 3-раза. Определяется время истечения раствора полимера () после каждого разбавления Результаты представляются графически в виде зависимости _уд / С от С.

Приложение-1

Определение рК полиамфолита.

рН – lg

1-

-

7,6 -

*

7,5 - *

*

7,4 - *

7,3 -

7,2 -

7,11 _{| | | | | | | | |}

0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9

Кривые образования комплекса ЭЭАКК/АК-Sr²⁺ при соотношениях [полимер]:[металл]= 1:1; 2:1; 4:1; 6:1.

n

2 -

(4)

1,5 -

( 2)

1,0 -

(3)

0,5 - (1)

| | | | | |

-6 -5 -4 -3 -2 -1 p [HA]

[H⁺]

Среднее координационное число комплексов полимер –Sr⁺²

1- [сополимер]:[Sr⁺²]= 1:1; 2- [сополимер]:[Sr⁺²]= 2:1;

3- [сополимер]:[Sr⁺²]= 4:1; 4- [сополимер]:[Sr⁺²]= 6:1;

Рисунок-9

Концентрационная зависимость приведенной вязкости сополимера в воде.

_уд/С

24,0 -

*

20,0 -

*

16,0 -

12,0 - *

8,00 – *

*

4,00 - *

_{| | |} С, г/дл.

0,1 0,2 0,3

Рисунок-2

Концентрационная зависимость характеристической вязкости ЭЭАКК/АК в 0,1н. КС1.

_уд/С

28,0 -

24,0 -

20,0 - *

16,0 - *

12,0 - *

8,00 – *

4,00 -

_{| | |} С, г/дл.

0,1 0,2 0,3

Рисунок-3

Влияние ионной силы на вязкость сополимера ЭЭАКК/АК (1) и комплекса ЭЭАКК/АК-Sr²⁺(2)

_уд/С

12,0-

10,0- *

8,0 - *

6,0 - * *

* *

4,0 – * * (2)

* * ___ ___ ___

2,0 - (1)

_{| | | | | | | |} ;н КС1

0,2 0,4 0,6 0,8 1,0 1,1 1,2 1,3

Рисунок-4

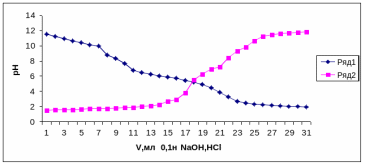

Кривая определения состава сополимера методом рН- метрического титрования

Рисунок-1

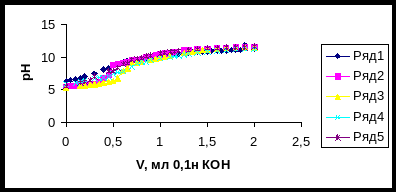

Кривые рН-метрического титрования сополимера ЭЭАКК/АК (1) в присутствии ионов Sr²⁺ при соотношениях [полимер]:[металл]= 1:1(2); 2:1(3); 4:1(4); 6:1(5).

Рисунок- 8

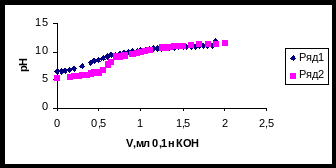

Кривые рН-метрического титрования сополимера ЭЭАКК/АК (1) в присутствии ионов Sr²⁺ при соотношениях [полимер]:[металл]= 2:1(2)

З ависимость вязкости сополимера ЭЭАКК/АК (1) и комплекса ЭЭАКК/АК-Sr²⁺ (2) от смешанного растворителя (0,1н КС1:С₂Н₅ОН)

_{у д/}С _{у д/}С

10,0 -*

8,0 - *

* *

6,0-*

*

4,0 -

(2) * * __ __ __(1)

2,0 - * * * ­­

| | |

0,1н КС1 50% об. С₂Н₅ОН

Рисунок-5

Зависимость вязкости сополимера ЭЭАКК/АК (1) и комплекса ЭЭАКК/АК-Sr²⁺ (2 ) от рН-среды

lg _уд/С

2,2 –

2,0 -

1,8 - (1)

* *

1,6 - * (2)

*

1,4 - * *

*

1,2 - *

*

1,0 - *

* *

0,8 - *

*

0,6 - *

0,4 | | | | | | | | | | рН

1 2 3 4 5 6 7 8 9 10

Рисунок-6

Зависимость вязкости сополимера ЭЭАКК/АК (1) и комплекса ЭЭАКК/АК-Sr²⁺ (2) от температуры.

_уд/С

20,0 -

16,0 -

* (1)

12,0 - *

8,0 -

* * * (2)

4,0 - *

^{| | |} Т

20 ⁰ 40⁰ 60⁰

Рисунок-7

Кривые образования тройных полимер-металлических комплексов в системе ЭЭАКК/АК-Sr²⁺-ПЭГ

1. [Sr²⁺]/ [ПЭГ-ЭЭАКК/АК];

2 – [ЭЭАКК/АК]/[ПЭГ-Sr²⁺];

3 - [ПЭГ]/[Sr²⁺-ЭЭАКК/АК];

Рисунок –10

Характеристики

Список файлов ВКР
