где Р_ном – суммарная номинальная активная мощность электроприемников, кВт;

Р_см – средняя мощность за наиболее загруженную смену, кВт;

К_и – групповой коэффициент использования;

К_макс – коэффициент максимума.

Для двигателей повторно-кратковременного режима номинальная мощность приводится к длительному режиму (ПВ = 100%) и определяется по формуле , кВт

р_ном = р_п ,(2)

где р_п и ПВ_п – соответственно паспортная мощность и паспортная продолжительность включения.

Для сварочных трансформаторов номинальная мощность определяется по формуле , кВт

р_ном = S_п cosφ_п ,(3)

где S_п – паспортная мощность сварочного трансформатора и паспортные значения cosφ_п и ПВ_п.

Суммарная номинальная активная мощность группы электроприемников определяется по формуле

Р_ном = .(4)

Средняя активная и реактивная нагрузка за наиболее загруженную смену одного приемника определяется по формуле

р_см = р_ном · к_и; (5)

q_см = р_см · tgφ_п,(6)

где к_и – коэффициент использования электроприемников принимаем по [3, с.31, прил.1].

Для группы электроприемников

Р_см = , (7)

Q_см = .(8)

Групповой коэффициент использования определяется по формуле :

К_и = Р_см / Р_ном .(9)

Коэффициент максимума К_макс определяется в зависимости от группового коэффициента использования К_и и эффективного числа электроприемников n_эф [3, с.9, табл.3].

Для нахождения n_эф определим показатель силовой сборки :

m = p_{ном.макс} / р_{нои.мин},(10)

где p_{ном.макс} – номинальная мощность наибольшего электроприемника в группе, кВт;

р_{нои.мин} – номинальная мощность наименьшего электроприемника в группе, кВт.

При К_и > 0,2 и m > 3 эффективного числа электроприемников определяют по формуле :

n_эф = 2·Р_ном / p_{ном.макс}.(11)

В тех случаях, когда n_эф > n, то следует принимать n_эф = n.

Расчетная максимальная реактивная мощность определяется по формуле :

Q_макс = К^’_макс · Q_см,(12)

где К^’_макс – коэффициент максимума реактивной нагрузки,

при n_эф ≤ 10 К^’_макс = 1,1, а при n_эф > 10 К^’_макс = 1.

Для освещения цеха принимаем лампы ДРЛ-400, соответственно для них выбираем светильники «РСП 05-400» и ПРА «1К 400ДРЛ 44-001УХЛ1»

Таблица 1- Параметры ПРА

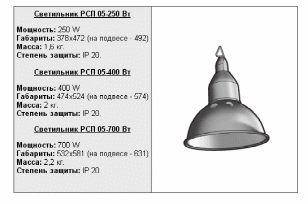

Рисунок 3- Светильник РСП 0,5-400

Нагрузки электрического освещения учитываются по формулам [3,с.11, ф.9]

Р_p.o. = p_o. · F · K_c.o., (13)

Q_p.o. = P_p.o · tgφ_o(14)

где - нагрузка производственной площади, для высоты помещений 4-6 м и требуемой для таких цехов освещённости 300 лк , Вт/ ;

F - площадь цеха, F = 4200 ;

- для ламп ДРЛ , т.к. = 0,85 , то

=0,62

- коэффициент спроса на осветительную нагрузку, для производственных зданий, состоящих из ряда пролётов Кс.о = 0,95 [7, с.100, табл.2.7].

Полная расчетная нагрузка цеха с освещением определяется по формуле [3,с.11, ф.10]

(15)

Потери в трансформаторе можно на этой стадии проектирования определить по формулам [3, с.13, ф.13, 14]

ΔР_Т = 0,02 S^’_p, (16)

ΔQ_Т = 0,1 S^’_p.(17)

Итого по цеху полная расчетная мощность

.(18)

Расчетный ток определяется по формулам:

для одного приемника

(19)

для группы приемников

. (20)

Результаты расчетов занесем в таблицу 2.

Таблица 2- Расчетные нагрузки электроприёмников цеха

2.1 Выбор кабельных линий
