Слюсарний інструмент. До набору основного слюсарного інструменту входять: молотки, зубила, борідки та інше.

III. МЕХАНІЧНА ЧАСТИНА

3.1 Загальні відомості про релейний захист

В енергетичних системах можуть виникати неполадки і ненормальні режими роботи електроустаткування електростанцій і підстанцій, ліній електропередачі і електроустановок електроенергії.

Для забезпечення нормальної роботи енергетичних систем необхідно швидше виявити і відокремити місце неполадки від справної сіті встановлюючи таким чином нормальні засоби їх праці і зупинка руйнування в місці неполадки.

В зв'язку з цим виникає необхідність в застосуванні автоматичних механізмів. Початково в подібних захистах використовують плавні запобіжники. Але по мірі росту потуги і напруги електроустановок і ускладнення їх схем комутації такий спосіб став недостатнім, в силу чого були створені захисні пристрої, виконані за допомогою автоматів - реле, отримавши назву релейний захист.

Релейний захист є основним видом електричної автоматики, без якої неможлива нормальна і надійна робота сучасних енергосистем. Вона здійснює безперервний контроль за станом і режимом роботи всіх елементів енергосистеми і реагує на появу неполадок.

При появі ненормальних режимів захисту виявляє їх і в залежності від характеру порушення виконує операції, необхідні для відновлення режиму або подає сигнал де журному персоналу.

В сучасних електросистемах релейного захисту тісно зміцнені з електроавтоматикою, призначені для швидкого автоматичного встановлення нормального режиму.

3.2 Конструкція та принцип дії реле різних типів

В схемах релейного захисту і електроавтоматики застосовуються електромеханічні реле, реле на напівпровідникових приборах (діодах, транзисторах).

Але наявність таких недоліків електромеханічних реле, як великі розміри, велика потрібність мощі від трансформаторів струму та напруги, проблеми в забезпеченні надійності роботи контактів побудили к пошукам більш досконалим принципам виготовлення реле. Нові принципи виготовлення реле з допомогою напівпровідникових приборів дозволяє удосконалити параметри і характеристики реле і перейти повністю чи частково на безконтактні схеми захисту.

Окрім реле реагуючих на електровеличини для захисту електромашин і апаратів використовуються реле, які реагують на неелектричні величини, таким чином характеризуючи появу неполадок чи ненормальних режимів в них. Наприклад, маємо реле, реагуюче на появу газів чи прибільшення тиску в кожухах олієнаповнюваних трансформаторів та реакторів. Реле, реагуюче на прибільшення температури трансформаторів в електромашинах.

Реле, реагуючі на електровеличини діляться на 3 групи:

• реле, реагуюче на одну електровеличину струм або напруга;

• реле, реагуюче на дві електровеличини струм і напругу, або дві напруги U1 і U2 котре з яких являється лінійною функцією струму і напруги мережі;

• реле, реагуюче на три або більше електровеличин, наприклад, три струму і три напруги або декілька напруг, лінійної функції струмів і напруг.

До першої групи відносять реле стуму і напруги. До другої належать однофазні реле потуги і опору. Треті відносять трьох фазні реле потужності, багато фазні реле опору та других пристроїв.

Реле часу

Реле часу служить для штучного затримання дії пристроїв релейного захисту. При замиканні контактів струмового реле плюс підводиться до обмотки реле часу, котрі через деякий час замикають контакти і призводить до відключення вимикача. Час, з моменту подачі напруги на обмотку реле часу до замикання його контактів, називається витримкою реле часу.

Основною вимогою до реле часу в схемах релейного захисту є точність. Реле часу повинно надійно спрацьовувати починаючи з 80 % номінальної напруги та його витримка часу не повинна залежите від можливих в експлуатації оперативної напруги.

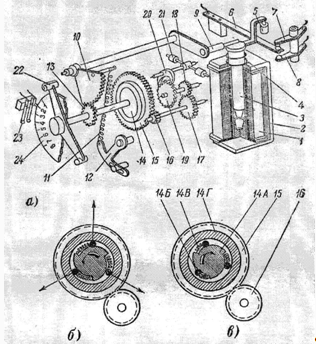

Реле часу має багато конструктивних видів, але принципи їх пристроїв однорідні і можуть бути розглядані на прикладі конструкції. При появі струму в обмотці, якір відразу втягується, звільняючи важіль з зубчатим сегментом. Під дією ведучої пружини важіль приходить в дію, котре не є вільним, так як воно призвільнюється спеціальним пристроєм видержки часу. Через деякий час, що залежить від швидкості важеля, останній замкне контакти реле.

Для зменшення розмірів реле котушка реле часу не розраховується на тривале проходження струму.

Вказівне реле

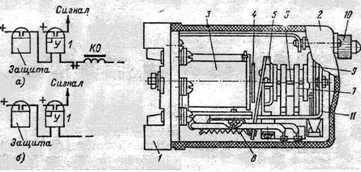

Вказівне реле служить для фіксації дії захисту в цілому або її елементів. При спрацьовуванні захисту по обмотці реле проходить струм, що приводить реле в дію.

В зв'язку з короткочасним проходженням струму в обмотці вказівних реле вони виконуються так що сигнальний прапорець і контакти реле замикаються в спрацьованому стані до тих пір поки їх не поверне на місце обслуговуючий персонал. Вказівні реле виготовляються для послідового і паралельного включення. Реле послідовного включення більш зручні і тому мають більш широке використання.

При появі струму в обмотці, якір реле притягується і звільнює прапорець. Останній падає під дією власної ваги, приймаючи вертикальне положення.

Електромагнітне реле

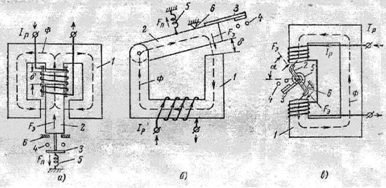

Кожна конструкція має електромагніт у якого є стальний сердечник і обмотки, стальний рухомий якір, несучий подвижник контакт, нерухомі контакти і протидіюча пружина.

Струм, що проходить по обмотці електромагніту створює намагнічуючу силу, під дією якої виникає магнітний потік, замикаючий через сердечник електромагніта повітряний зазор і якір. Якір намагнічується і в наслідок чого притягується до полюса електромагніта. Якір, що перемістився у кінцеве положення своїм рухомим контактом замикає нерухомі контакти реле. Початкове положення якіру обмежується опором.

Електромагнітна сила, притягуючи стальний якір до електромагніта, пропорційно квадрату магнітного потоку в повітряний опір.

Поляризоване реле

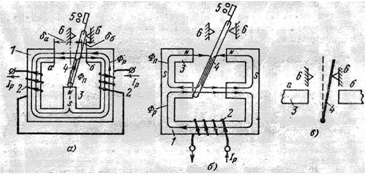

Поляризоване реле є різновидністю електромагнітних конструкцій. В цих реле якір перебуває під дією двох магнітних потоків, с котрих один створюється струмом, що живить обмотку реле, другий - постійним магнітом. Магнітний потік обмотки називається робочим, а постійного магніту - поляризуючим. Поляризоване реле виконується в двох варіантах: з диференційною і мостовою системами. Обидві конструкції складаються з сердечника, обмотки, постійного магніту, якоря і контактної системи.

Полярні реле мають таки переваги:

• висока чутливість і мала потреба, досягаючи при мінімальному струмі спрацювання;

• висока кратність струму термічної стійкості.

Недоліки поляризованих реле є мала потуга контактів, невеликий зазор між ними і відносно невисокий коефіцієнт повернення.

Поляризовані реле використовуються в схемах релейного захисту як допоміжні реле постійного струму, при необхідності швидкодіючих і високо чутких, також реагуючи органи в схемах реле.

Електромеханічне реле

Електромеханічне реле виконуються на електромагнітному, індукційному, електродинамічному, індукційно-динамічному і магнітоелектричним принципах. Наша промисловість виготовляє електромеханічні реле загалом на електромагнітному і індукційному принципах, котрі дозволяють розробити види реле.

Контакти реле являються дуже відповідним елементом в схемах захисту. Вони повинні забезпечувати надійність замикання та відмикання струму в керуючих їм ланцюгах та бути розраховані на багатократні.

Комутаційна здатність контактів які характеризуються потугою при котрій вона забезпечує замикання і розмикання ланцюгів. Обмотка реле повинна володіти термічною стійкістю, що характеризується в залежності від типа реле, значенням струму чи напруги, що допускаються довго і короткочасно.

Потребляємо потуга залежить від зусиль котрі повинні створити намагнічуючи сили обмоток для приведення в дію рухомі системи реле і надійного замикання контактів реле.

Вказівне реле

Вказівне реле служить для фіксації дії захисту в цілому або її елементів. При спрацьовуванні захисту по обмотці реле проходить струм, що приводить реле в дію. В зв'язку з короткочасним проходженням струму в обмотці вказівних реле вони виконуються так що сигнальний прапорець і контакти реле замикаються в спрацьованому стані до тих пір поки їх не поверне на місце обслуговуючий персонал. Вказівні реле виготовляються для послідового і паралельного включення. Реле послідовного включення більш зручні і тому мають більш широке використання.

При появі струму в обмотці, якір реле притягується і звільнює прапорець. Останній падає під дією власної ваги, приймаючи вертикальне положення.

Індуктивне реле

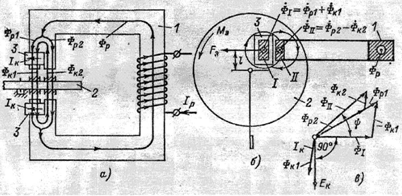

Реле складається з рухомої системи, розташованої в полі двох магнітних потоків. Магнітні потоки створюються струмом, проходячи по обмотці нерухомих електромагнітів. Рухома система виконується з мідного або алюмінієвого диска чи циліндра, закріпленого на осі, який може обертатися. При обертанні проти часової стрілки рухома система проходить момент пружини і замикає контакти.

Обмотки реле живляться змінним струмом, котрий створюють змінні магнітні потоки. Пронизуючи рухому систему, магнітний потік створює в ній ЕДС. Під дією ЕДС в рухомій системи виникають вихрові струми.

ІV. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА РЕМОНТ РЕЛЕ

4.1 Ремонт реле

В процесі експлуатації апаратури релейного захисту зношуються і морально старіють, тобто, не відповідають вимогам сучасності. Різні пошкодження внаслідок ненормальних режимів в електричних мережах короткого замикання, перевантаження, не виявлені раніше заводські дефекти та дефекти монтажу і пошкодження внаслідок невірних дій обслуговуючого персоналу.

В зв'язку з цим виникає необхідність виконання ремонтних робіт і організації відповідальних служб, що забезпечують ремонт апаратури релейного захисту. Характер ремонтних робіт різноманітний. До них відносять: ремонт реле, зв'язаним з виготовленням і заміною окремих частин та деталей, перевіркою релейної апаратури, ремонт панелей, при котрому виконуються нові отвори і заробляють старі, а також відновлюють лакофарбні покриття, з'єднання жил кабелів, пайка контактних з'єднань.

Для ремонту реле виділяються спеціально обладнані приміщення, котрі повинні бути сухими, світлими, чистими і обігрітими. До виробничих відносять приміщення для перевірки і регулювання реле. Допоміжні приміщення служать для зберігання устаткування, приборів і матеріалів. Приміщення для перевірки, регулювання і ремонту реле повинно бути обладнано стаціонарними стендами, оснащеними пристроями для плавного регулювання напруги, струму а також зміщення фаз перемінного струму.

При ремонті релейного захисту використовують різні конструкційні, електроізоляційні, провідникові і магнітні матеріали а також лаки, припої з флюсами і клей. Обмотувальні проводи використовуються для обмоток реле і випускаються з емалевою і волокнистою ізоляцією.

Для котушок апаратів релейного захисту використовують обмотувальні проводи з емалевою і волокнистою ізоляцією. Монтажні проводи використовуються для монтажу електричних апаратів та приладів. Струмопровідні жили виготовляються з мідної м'якої проволоки.

4.2 Перевірка та іспити реле

Перед іспитом необхідно: установити всередині реле і комплектів вийняті раніше поляризовані і магнітоелектричні реле, напівпровідникових приборів. Ретельно оглянути об'єкти на котрі буде подана підвищена напруга. Від'єднати ланцюги заземлення від пристроїв і апаратів, випробувальна напруга яких нижче 1000В, шунтувати конденсатори і котушки з великою індуктивністю, закоротити ланцюг напівпровідникових приборів, обмотки напруги реле, електровимірних приборів, високоомних опорів в схемі. Потім закрити реле і апарати кришками і кожухами. З ціллю зменшення іспитів рекомендується з'єднати випробувані ланцюги в одну групу перемичками на рядах затисків. До іспиту змірюють опір ізоляції ланцюгів мегомметром, після іспиту повторяють вимір опору ізоляції, але без усунення з схеми поляризованих реле. Для перевірки взаємодії реле і комутаційної апаратури поставляють програму, в якій указують послідовність і методику проведення окремих перевірочних операцій по схемі, порядок їх виконання.

Перевірку ведуть в наступному порядку: в схему подають оперативний струм, перевіряють полярність подаваної напруги. Потім перевіряють взаємодію реле і апаратури вмикання ланцюгів з допомогою апаратів управління чи замкнення і розмикання від руки контактів реле якійсь послідовності в відповідності із програмою іспиту.
