Площадь территории Fтер=130430м²,

удельная плотность освещения δ_тер=1 Вт/м²,

коэффициент спроса осветительной нагрузки К_{со тер}=1[3]

Активная суммарная нагрузка напряжением до 1000В

Суммарная реактивная нагрузка напряжением до 1000В

.

Полная суммарная мощность напряжением до1000В

.

При определении суммарной нагрузки по фабрики в целом необходимо учесть коэффициент разновремённости максимумов К_рм, значение которого равно 0,925,а также потери в силовых трансформаторах, которые еще не выбраны, по этому эти потери учитываются приближенно по ниже следующим выражениям.

Приближенные потери в трансформаторах цеховых подстанций:

Суммарная активная нагрузка напряжением выше 1000В:

Суммарная реактивная нагрузка напряжением выше 1000В:

Активная мощность предприятия:

Реактивная мощность предприятия без учёта компенсации:

Экономически обоснованная мощность, получаемая предприятием в часы максимальных нагрузок:

,

где 0,3-нормативный tgφ_эк для Западной Сибири и U=110кВ.

Мощность компенсирующих устройств, которую необходимо установить в системе электроснабжения предприятия:

Полная мощность предприятия, подведённая к шинам пункта приёма электроэнергии (ППЭ):

Суточный график электрических нагрузок.

3. ПОСТРОЕНИЕ ГРАФИКОВ ЭЛЕКТРИЧЕСКИХ НАГРУЗОК

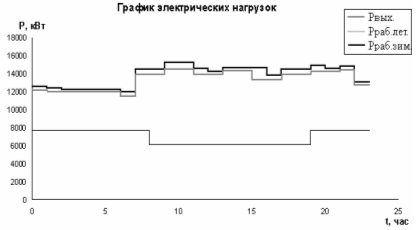

По данным таблицы 3 построен суточный график нагрузки для рабочего дня, который представлен на рисунке 3. График нагрузки выходного дня также приведён на рисунке 3.

Рисунок 3. Суточный график электрических нагрузок

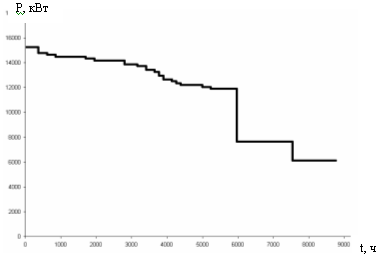

Для построения годового графика используется суточный график для рабочих и выходных дней, принимаем, что в году 127 зимних,127 летних и 111 выходных дней. Годовой график электрических нагрузок показан на рис.4.

Рисунок 4. Годовой график электрических нагрузок

Число часов использования максимальной нагрузки определяется по выражению:

, (3.1)

T_MAX= ч.

4. ОПРЕДЕЛЕНИЕ ЦЕНТРА ЭЛЕКТРИЧЕСКИХ НАГРУЗОК

Для построения картограммы нагрузок как наглядной картины территориального расположения мощностей цехов необходимы центры электрических нагрузок (ЦЭН) этих цехов. В данной работе предполагается, что ЦЭН каждого цеха находится в центре тяжести фигуры плана цеха, так как данных о расположении нагрузок в цехах нет. Нагрузки цехов представляются в виде кругов, площадь которых равна нагрузке этих цехов, а радиус определяется по выражению:

, (4.1)

где m – выбранный масштаб, кВт/мм.

Выбираем масштаб m=1,7 кВт/мм. Расчет радиусов сведён в таблицу 5.

Осветительная нагрузка на картограмме представлена в виде секторов кругов, площадь которых соотносится с площадью всего круга как мощность освещения ко всей мощности цеха до 1000 В. Углы секторов определяются по выражению

, (4.2)

Расчёт этих углов представлен в таблице 5.

Окружности без закрашенных секторов обозначают нагрузку напряжением выше 1000 В.

Координаты центра электрических нагрузок фабрики в целом определяются по выражению:

, (4.3),

где Р_мi – активная нагрузка i-того цеха;

X_i, Y_i – координаты ЦЭН i-того цеха;

n — число цехов предприятия.

Для определения ЦЭН цехов, конфигурация которых на плане отлична от прямоугольной, используется следующий алгоритм:

1. цех i разбивается на j таких частей, что каждая из них является прямоугольником;

2. по генплану определяются ЦЭН этих частей X_i,j, Y_i,j и их площади F_i,j;

3. находится активная мощность, приходящаяся на единицу площади этого цеха ;

4. определяется активная мощность, размещенная в каждой из прямоугольных частей рассматриваемого цеха Р_{м i,j};

5. с использованием выражения (4.3) находятся координаты ЦЭН цеха в целом.

Согласно генерального плана предприятия по вышеизложенной методике, определяются ЦЭН цеха №5, цеха №6 , цеха №11, цеха №12, цеха №16, цеха №20, цеха №21 и цеха №22.

Рассмотрим расчёт для цеха №5:

1. разбиваем цех на три прямоугольные части;

2. их координаты ЦЭН равны соответственно: X_5.1=97; Y_5.1=202; X_5.2=95; Y_5.2=186; F_5.1=400 м²; F_5.2=1200 м²

3. удельная активная мощность цеха №5 кВт/м²;

4. кВт; кВт;

5. .

Координаты ЦЭН цехов определены непосредственно при помощи генплана и сведены в таблицу 5.

Таблица 5. Картограмма электрических нагрузок

№ цеха.	Xi, мм.	yj, мм.	Рm, кВт.	Ri, мм.	Ро, кВт.	а, град.
1.	14	219	52,08	0,9	10,08	69,7
2.	36	211	310,244,9	2,2	30,24	35,1
3.	65	211	2030,24	5,6	30,24	5,4
4.	97	220	250,08	1,9	10,08	14,5
5.	95,5	190	2103,04	5,8	23,04	4
6.	116	192	859,22	3,7	59,22	24,8
7.	158	198	2192,32	5,9	112,32	18,4
8.	20	147	614	3,1	54	31,7
9.	46	157	227,36	1,9	27,36	43,3
10	76	136	42,08	0,8	10,8	92,4
11.	95	132	111,48	1,3	6,48	21
12.	123	143	65,3	1	15,3	84,3
13.	45	126	247,56	2	7,56	11
14.	60	94	246,3	2	6,3	9,2
15. 76	76	94	270,16	2,1	20,16	26,9
16.	95	93	42,7	0,8	2,7	22,8
17.	137	88	85,92	1,2	25,92	108,6
18.	170	85	53,28	0,9	17,28	116,7
19.	167	144	10,68	1,6	10,08	22,7
20.	91,5	88	644,32	3,2	4,32	2,4
21.	60,5	34,5	1829,3	5,4	69,3	13,6
22.	139	38	2074,34	5,7	74,34	13
23.	25	45	31,8	0,7	1,8	20,4

Координаты центра электрических нагрузок фабрики в целом, определённые на основе данных таблицы 5 с помощью выражения (4.3):
