Рисунок 4.9 – Зависимость быстродействия от индуктивности τ = f(L_d)

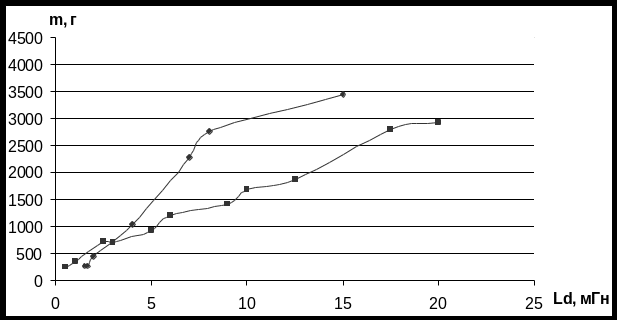

Рисунок 4.10 – Зависимость массы от индуктивности m = f(L_d)

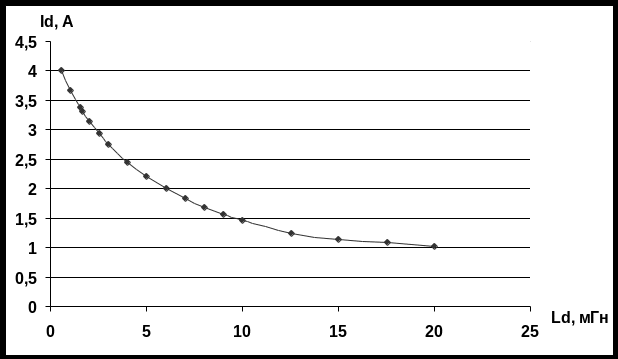

Рисунок 4.11 – Зависимость тока от индуктивности I_d = f(L_d)

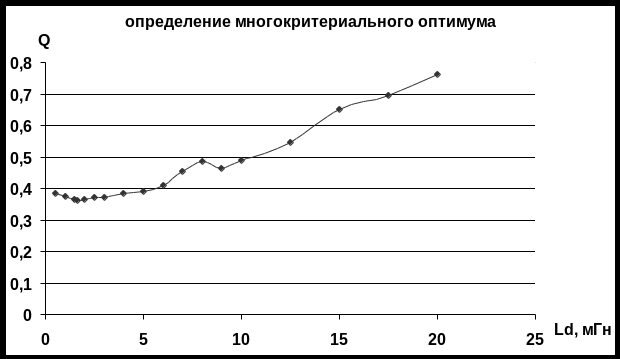

Рисунок 4.12 – График для определения оптимального значения индуктивности

Таким образом, оптимальное значение индуктивности будет определяться при минимальном значении оптимума, равное Q_min = 0,36: L_{d опт.} = 2 мГн. Данной индуктивности соответствует реактор со стержневым ленточным магнитопроводом типа ПЛ6,5х12,5х16 с такими расчетными параметрами:

- V_см = 3,52 см³ – активный объем магнитопровода;

- S_см = 0,73 см² – активная площадь сечения магнитопровода;

- S_ок = 1,28 см² – площадь окна;

- l_ср.м = 3,69 см – средняя длина витка;

- m = 37 г – масса магнитопровода

и полной массой М, равной 441 г.

Значение оптимизированной индуктивности не соответствует значению рассчитанной, так как критерии и весовые коэффициенты выбирались субъективно.

5 ЭКСПЕРИМЕНТАЛЬНАЯ ЧАСТЬ

5.1 Общие требования

1. Испытания должны проводиться в нормальных климатических условиях по ГОСТ 15150 при номинальном напряжении сети, если в методах контроля не оговорены другие условия.

2. Контрольно-измерительные приборы и инструменты, применяемые при измерениях и испытаниях, должны быть поверены в сроки и в порядке, установленном ДСТУ 2708 и обеспечивать контроль параметров с заданной точностью.

Не допускается проведение испытаний на неаттестованном оборудовании и средствах измерений, срок обязательных поверок которых истек. Испытательное оборудование должно быть аттестовано по ГОСТ 24555.

3. При внешнем осмотре и проверке соответствия экспериментальной установки комплекту документации следует проверить:

- внешний вид стенда, в том числе чистоту поверхностей, качество защитных покрытий, пайки; упаковку на соответствие требованиям конструкторской документации;

- качество электрических контактных соединений должно проверяться щупом класса точности II, толщиной 0,03 мм. Проверке подлежат электрические контактные соединения проводов постоянного и переменного тока;

- правильность сборки и монтажа;

- соответствие деталей и сборочных единиц преобразователя сборочным чертежам и электрическим схемам.

Соответствие электрическим схемам должно проверяться любым методом, позволяющим установить наличие всех необходимых и отсутствие лишних электрических связей;

- наличие и качество надписей и маркировки по ГОСТ 18620.

Внешний вид, комплектность и монтаж должны быть проверены визуально.

4. Проверка степени защиты оболочки корпуса экспериментальной установки проводится по методике ГОСТ 14254.

5. Измерение сопротивления изоляции силовых токоведущих цепей звена постоянного и переменного тока относительно корпуса должно производиться между закороченными между собой фазами выходных выводов и корпусом преобразователя мегаомметром на 2500 В класса точности 1,0.

5.2 Описание экспериментального стенда

Экспериментальный стенд состоит из: силового блока привода постоянного тока, системы управления, ДПТ и синхронного генератора (СГ) (рис. 5.1).

Управление режимом работы имитатора осуществляется с помощью поста ручного управления.

ДПТ и СГ установлены на массивной металлической платформе и соединены специальной муфтой непосредственно вал к валу. Таким образом, вращение ДПТ передается непосредственно (без редуктора) на вал генератора.

Все узлы стенда, кроме платформы с электрическими машинами, размещены на металлическом каркасе.

Скорость вращения ДПТ регулируется изменением напряжения на якоре с помощью управляемого выпрямителя (УВ). Контроль скорости вращения ДПТ производится с помощью датчика скорости (ДС). Контроль тока цепи якоря осуществляется с помощью датчика тока (ДТ).

Для защиты от токов короткого замыкания все цепи имитатора включены в трехфазную сеть 220/380 В через автоматический выключатель QF1.

Синхронный генератор в экспериментальном стенде выполняет функцию нагрузки двигателя. Питание статора синхронного генератора с фазным ротором осуществляется с помощью блока питания (БП).

Ротор СГ подключен к входу неуправляемого выпрямителя (НВ) через измерительный комплект К505, для измерений электрических параметров на зажимах ротора. Выпрямленный ток на выходе неуправляемого выпрямителя сглаживается реактором L1. Также к выходу неуправляемого выпрямителя последовательно реактору подключена нагрузка, представленная резистором R_н.

Рисунок 5.1 – Схема экспериментального стенда

Для построения внешних характеристик схемы экспериментального стенда необходимо, изменяя нагрузку, снимать показания амперметра и вольтметра, подключенных к якорной цепи ДПТ. А с помощью осциллографа можно наблюдать графики переходных процессов выпрямленного напряжения U_d и тока I_d (рис. 5.2).

Рисунок 5.2 – Графики переходных процессов U_d и I_d в прерывистом режиме

Результаты эксперимента представляем в виде таблицы.

Таблица 4.1 – Зависимость U_d = f(I_d)

Для проверки адекватности модели и выбранного оптимизированного значения индуктивности необходимо провести сравнения семейства внешних характеристик моделирования и эксперимента (рис. 5.3).

Рисунок 5.3 – Семейство внешних характеристик СПП расчета и эксперимента при оптимизированной индуктивности L_d = 2мГн

После сравнения внешних характеристик вычисляем относительную погрешность δ
