Для проверки защит на ложное срабатывание в программе Кортэс построены случайные графики движения поездов заданных масс по двум направлениям для участка Болотная – Тайга и участка Тайга – Мариинск, и получены максимальные токи нагрузки фидеров тяговых подстанций. Фрагмент график движения поездов на участке Тайга – Болотная представлен на рисунке 12. Максимальные значения фидеров тяговых подстанций приведены в таблице 18

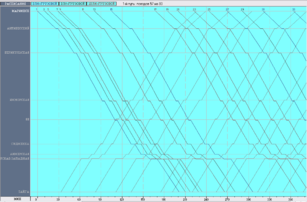

Рисунок 12 - Фрагмент графика движения поездов на участке Тайга – Мариинск
Результаты расчетов значений токов показали, что при пропуске поездов заданных масс в обоих направлениях со случайным графиком движения. Максимальная токовая защита фидеров контактной сети не сработает, т.к. максимальные рабочие токи по фидерам контактной сети не превышают значений уставок защит фидеров контактной сети и значений уставок вводов 3,3 кВ (таблицы 18). Исходя из этого можно сделать вывод, что комплекты защит тяговых подстанции на участке Болотная – Мариинск Тайгинской дистанции электроснабжения ложно не сработают.
Тблица 18 – Результаты сравнения значения максимальных токов фидеров тяговых подстанций и токов уставок максимальной токовой защиты
| Наименование ЭЧЭ | Номер фидера | Максимальный рабочий ток, А | Ток уставки, А | ||
| 1 | 2 | 3 | 4 | ||
| ЭЧЭ – 301 Таскаево | Ф1 | 2714 | 4800 | ||
| Ф2 | 5120 | 4800 | |||
| Ф5 | 3266 | 5600 | |||
| Ф4 | 4577 | 5600 | |||
| ЭЧЭ – 302 Тутальская | Ф1 | 2775 | 5600 | ||
| Ф2 | 4163 | 5600 | |||
| Ф5 | 1320 | 4200 | |||
| Ф4 | 3149 | 4200 | |||
| ЭЧЭ – 303 Тальменка | Ф1 | 1943 | 4200 | ||
| Ф2 | 2594 | 4200 | |||
| Ф5 | 3657 | 3450 | |||
| Ф4 | 1391 | 3450 | |||
| ЭЧЭ – 304 Литвиново | Ф1 | 1671 | 3450 | ||
| Ф2 | 3521 | 3450 | |||
| Ф5 | 2577 | 4200 | |||
| Ф4 | 3660 | 4200 | |||
| ЭЧЭ – 305 Хопкино | Ф1 | 2014 | 4200 | ||
| Ф2 | 3538 | 4200 | |||
| Ф5 | 3550 | 3700 | |||
| Ф4 | 2590 | 3700 | |||
| ЭЧЭ – 306 Кузель | Ф1 | 2676 | 4000 | ||
| Ф2 | 1705 | 4000 | |||
| Ф5 | 1955 | 3300 | |||
| Ф4 | 511 | 3300 | |||
| ЭЧЭ – 307 Тайга | Ф1 | 2471 | 3300 | ||
| Ф2 | 910 | 3300 | |||
| Ф5 | 1761 | 4200 | |||
| Ф4 | 2439 | 4200 | |||
| ЭЧЭ – 308 Пихтач | Ф1 | 2748 | 4200 | ||
| Ф2 | 2141 | 4200 | |||
| Ф5 | 3503 | 5050 | |||
| Ф4 | 4420 | 5050 | |||
| ЭЧЭ – 309 Судженка | Ф1 | 4609 | 5100 | ||
| Ф2 | 3160 | 5100 | |||
| Ф5 | 5048 | 4900 | |||
| Ф4 | 3953 | 4900 | |||
| ЭЧЭ – 311 Яя | Ф1 | 2383 | 4900 | ||
| Ф2 | 2292 | 4900 | |||
| Ф5 | 1922 | 4400 | |||
| Ф4 | 2677 | 4400 | |||
| ЭЧЭ – 312 Ижморская | Ф1 | 3591 | 4400 | ||
| Ф2 | 2779 | 4400 | |||
| Ф5 | 2551 | 4400 | |||
| Ф4 | 1379 | 4400 | |||
| ЭЧЭ – 313 Иверка | Ф1 | 4343 | 4400 | ||
| Ф2 | 2092 | 4400 | |||
| Ф5 | 5314 | 5100 | |||
| Ф4 | 2971 | 5100 | |||
| ЭЧЭ – 315 Берикульская | Ф1 | 3851 | 5100 | ||
| Ф2 | 3179 | 5100 | |||
| Ф5 | 1608 | 4600 | |||
| Ф4 | 2064 | 4600 | |||
| ЭЧЭ – 316 Антибесская | Ф1 | 1785 | 4600 | ||
| Ф2 | 4043 | 4600 | |||
| Ф5 | 2298 | 2950 | |||
| Ф4 | 1889 | 2950 | |||
| ЭЧЭ – 317 3704 км | Ф1 | 3603 | 2950 | ||
| Ф2 | 1410 | 2950 | |||
В связи с тем, что на некоторых фидерах ток уставки меньше максимального рабочего тока, то для предотвращения ложного срабатывания защиты завышаем уставки (таблица19).
Таблица 19 – Измененные токи уставок максимальной токовой защиты
| Наименование ЭЧЭ | Номер фидера | Измененная уставка |
| ЭЧЭ – 301 Таскаево | Ф2 | 5200 |
| ЭЧЭ – 303 Тальменка | Ф5 | 3700 |
| ЭЧЭ – 304 Литвиново | Ф2 | 3550 |
| ЭЧЭ – 309 Судженка | Ф5 | 5100 |
| ЭЧЭ – 313 Иверка | Ф5 | 5400 |
1.5 Описание и работа устройства ЦЗАФ-3,3
1.5.1 Назначение
Устройство ЦЗАФ-3,3 предназначено для выполнения функций релейной защиты фидеров контактной сети постоянного тока напряжения 3,3 кВ в комплектных распределительных устройствах (КРУ) тяговых подстанций (ТП), постов секционирования (ПС) и пунктов параллельного соединения (ППС), а так же для выполнения функций противоаварийной автоматики, измерения, контроля и сигнализации, местного и дистанционного управления коммутационными аппаратами. Оно может включаться в автоматизированную систему управления подстанции в качестве подсистемы нижнего уровня. Устройство предназначено для эксплуатации в регулярно отапливаемых помещениях. Внешний вид устройства ЦЗАФ-3,3 кВ представлен на рисунке 13.

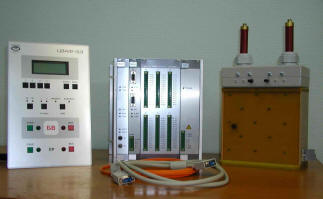

Рисунок 13 – Внешний вид ЦЗАФ-3,3 кВ
-
Технические характеристики устройства ЦЗАФ-3,3
1.5.2.1 Характеристики электропитания
Питание устройства ЦЗАФ-3,3 может осуществляться как от источника напряжением постоянного тока в диапазоне 95…345 В, так и от источника напряжения переменного тока в диапазоне 75…242 В.
Мощность, потребляемая устройством ЦЗАФ-3,3 от источника оперативного тока, не более 15 Вт.
1.5.2.2 Характеристики функций защит
Характеристики функций защит приведены в таблице 20
Таблица 20 - Функции защит представленных в устройстве ЦЗАФ-3,3
| Наименование функции | Параметр | Значение | |||
| 1 | 2 | 3 | |||
| Двунаправленная максимальная токовая защита без выдержки времени в прямом направлении и фиксированной выдержкой в 100 мс в обратном направлении | 1) диапазон регулирования уставки по тока,А 2) велечина дискретности уставки в диапазонах, А: -от 500 до 2000 А, -от 2000 до 4000 А, -от 4000 до 8000 А 3) коэффициент возврата по току 4) время возврата,не более. мс | от 500 до 8000 25 50 100 0,98 50 | |||
| Направленная защита по приращению тока |
- от 500 до 2000 А, - от 2000 до 4000 А, от 4000 до 8000 А
| от 500 до 8000 от 0 до 0,5 (шаг 0,05) 25 50 100 от 20 до 250 шаг 5 мс | |||
| Направленная дистанционная защита (Защита по минимальному сопротивлению) |
- от 0,4 до 0,8 Ом: - от 0,8 до 1,6 Ом; - от 1,6 до 3,2 Ом.
| От 0,4 до 3,2 100 0,02 0,04 0,08 0,8 10 | |||
| Направленная защита по критической скорости нарастания тока |
- от 25 до 500 А/мс; - от 500 до 1000 А/мс; - от 1000 до 2000 А/мс
- в прямом направлении - в обратном направлении | от 25 до 2000 25 50 100 Без выдержки 100 | |||
| Защита по минимальному напряжению |
| От 30 до 1000 200 | |||
1.5.3 Устройство и работа устройства ЦЗАФ-3,3
