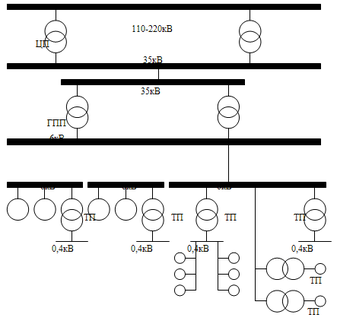

Рис.1.2. Структурная схема электроснабжения Белопашенской группы месторождений.

Условные обозначения: 1-двигатели и потребители станции по местной перекачке нефти; 2-двигатели и потребители БКНС; 3-двигатели станков-качалок; 4-двигатели погружных электронасосов.

Управление и защита электродвигателей погружных центробежных насосов осуществляется с помощью комплекса аппаратуры смонтированной в станции управления типа ШГС-5802, обеспечивает возможность ручного и автоматического управления, управления с диспетчерского пункта, работы установки по программе.

В настоящее время на месторождении имеется понизительная подстанция 6/0,4кВ с трансформаторами ТМГ-630(кВА). В связи с доразведкой месторождения и вводом первой очереди в эксплуатацию, имеющаяся подстанция не способна обеспечить преёмники месторождения необходимым количеством электроэнергии, т.к. мощность ее недостаточна, поэтому возникает задача создания новой подстанции, которая обеспечит надежное и экономичное электроснабжение всех токоприемников месторождения.

При создании подстанции необходимо учитывать и дальнейший рост электропотребления, который вызван дальнейшим увеличением числа токоприемников и окончательным вводом месторождения в эксплуатацию, что повлечет за собой увеличение протяженности линий, установку новых подстанций 6/0,4кВ и т.д.

Схема электроснабжения Шершнёвского месторождения нефти приведена на графическом листе 2.

2. Проектирование подстанции "Шершневская" 35/6кв.

2.1 Характеристика электропотребителей

Электроприёмники нефтедобывающей промышленности имеют свои специфические особенности и разделяются на несколько групп. Одни работают в условиях нефтеводной среды, другие со сложными механическими нагрузками, третьи работают в нормальных условиях.

Работу по добыче нефти на Шершнёвском месторождении предполагается выполняеть электрическим приводом. Применяются погружные, электронасосные установки.

Работа электродвигателя погружного насоса происходит в нефтеводяной среде, установка подвешена на колонне труб, и запитана кабелем с поверхности. Применяются двигатели серии ПЭД (погружные электродвигатели) трехфазные, синхронные, короткозамкнутые, маслонаполненные, с гидрозащитой, мощностью 32кВт, и синхронной скоростью вращения 3000об/мин.

Электрооборудование насосных установок, из-за широкого применения искусственного способа поддержания пластового давления на нефтепромыслах, является одним из главных потребителей электроэнергии. Насосные установки, преимущественно, центробежного типа. Малые габариты, возможность непосредственного соединения с электродвигателем, простота конструкции, отсутствие клапанов, плавная и непрерывная подача воды без гидравлических ударов – обеспечивает целесообразность использования центробежных насосов.

Для поддержания пластового давления предполагается установить блочную кустовую насосную станцию (БКНС), оборудованную тремя центробежными насосными установками (одна из которых выведена в резерв). Электропривод будет оснащен синхронными двигателями типа СТД-1600, рабочее напряжение 6кВ, мощность 1600кВт. БКНС относится ко второй группе потребителей электроэнергии нефтепромысла /15/.

Мощным потребителем электроэнергии на месторождении также будет является дожимная насосная станция, с центробежными насосными агрегатами перекачивающая собранную на месторождении жидкость на пункт предварительной подготовки нефти.

Дожимная насосная станция будет оборудована двумя центробежными насосными установками с электродвигателями (серии ВАО), мощностью 250кВт каждый.

А так как сырая нефть относится к группе взрывоопасных смесей категории 1А, то по правилам изготовления взрывозащищенного оборудования, электропривод станций выполняется взрывозащищенным (серии ВАО) и вся электрическая коммутационная аппаратура двигателей должна быть удалена на безопасное расстояние от установки и обычно выполняется в общепромышленном исполнении.

Основные электроприемники Шершнёвского месторождения приведены в таблице 2.1.

2.2 Определение электрических нагрузок

Эксплуатация энергосистем месторождений нефти показывает, что все группы электроприемников работают в длительных режимах, редко отключаются, а если и отключаются, то в основном сразу включаются резервные агрегаты. Это относится как к станции заводнения, так и к дожимным насосным станциям и добывающим насосам на скважинах.

Для оценки расчетной мощности электроприёмников промысла, точнее самых ответственных и мощных групп приёмников, воспользуемся методом определения расчетных нагрузок по установленной мощности и коэффициенту спроса. Основными достоинствами этого метода является: простота и достаточно высокая степень достоверности полученного результата /4/.

Используя таблицу электрических нагрузок (табл.2.1.) определим расчетные нагрузки для однородных по режиму работы приемников по выражениям:

Рном, - номинальная мощность приемника;

Рр, - активная расчетная мощность;

Qp, - реактивная расчетная мощность;

Sр, - полная расчетная мощность;

Кс, - коэффициент спроса принимаем по данным практики;

tgφ - соответствует характерному для данной группы приёмников cosφ.

Расчетную нагрузку для узла системы электроснабжения, содержащего группы приемников электроэнергии с различными режимами работы, определяют с учетом разновременности максимумов нагрузки отдельных групп.

кВА,

где:

- сумма расчетных активных нагрузок отдельных групп приемников; (табл.2.1).

- сумма расчетных реактивных нагрузок отдельных групп приемников (табл.2.1);

Км.= 0,9 - коэффициент разновременности максимумов нагрузок отдельных групп приемников /16/;

Находим расчетные нагрузки для насосной станции ДНС:

Аналогичным методом определяем нагрузки других электроприемников и результаты расчета сводим в таблицу 2.1.

Основные группы токоприемников месторождения и их показатели приведены на графическом листе 3.

Таблица 2.1.

Наименование группы токоприемников	Тип эл. двигателя	Номинальное напряж. U ном. (КВ)	Номинальная мощность Рном. (КВт.)	Номинальный COSφ ном.	Частота вращения n ном. (об/мин.)	Кол-во двигателей, (штук)	Суммарная мощ ность эл. двигате- лей (кВт.)	Коэффициент спроса, Кс	Активная мощность расчетная Рр, (кВт.)	Реактивная мощ ность расчетн Qр, (квар.). кзар.	Полная мощностъ S (кВА)
1 ГРУППА
(насосная станция по перекачке нефти)	ВАО-250	6	250	0,9	I500	2	500	0,6	300	145	333
2 ГРУППА
(насосная станция по закачке воды)	СТД-1600	6	1600	0,85	3000	3	4800	0,7	3360	2080	3952
3 ГРУППА
(погружные насосы)	ПЭД35-123АВ5	0,52	32	0.85	3000	11	352	0,5	176	85	196
ВСЕГО							5652		3836	2310	4030

2.3 Обоснование системы электроснабжения и выбор места расположения подстанции

Для обеспечения оборудования месторождения нефти электрической энергией и его бесперебойной работы необходимо создать надежную и экономичную систему электроснабжения.

Широкое распространение получили следующие мероприятия по повышению эффективности использования электрической энергии:- перевод систем электроснабжения на повышенное номинальное напряжение;- приближение источников питания к центрам нагрузок;- выбор рациональной конфигурации электрических сетей;- рациональный выбор и оптимизация режима использования, с учетом фактического графика нагрузки, силовых трансформаторов;- разработка и внедрение мероприятий по оптимальной компенсации реактивной мощности с автоматическим управлением её режимами;- поддержание в узлах нагрузки и у электроприемников рационального уровня напряжения, а также нормируемых показателей качества электроэнергии в соответствии с требованиями ГОСТ13109-87;- выбор типа, мощности и числа электродвигателей основных производственных установок в зависимости от условий их работы и фактической загрузки.

Питание месторождения осуществляется от Уральской энергетической системы Березниковских электрических сетей АО "ПЕРМЭНЕРГО".

Наиболее рациональным местом расположения собственного источника питания месторождения является центр электрических нагрузок (ЦЭН). В случае совпадения ЦЭН с местом расположения технологических объектов или коммуникаций источник питания располагаем с максимально возможным приближением к центру нагрузок.

Для потребителей электроэнергии, относящихся к 1 категории, в соответствии с ПУЭ предусматриваем не менее двух независимых источников питания.

К числу независимых источников питания относят две секции или системы шин одной или двух электростанций и подстанций при одновременном соблюдении следующих двух условий /3/:

1. каждая секция шин, в свою очередь, имеет питание от независимого источника питания.

2. Секции (системы) шин не связаны между собой или имеют связь, автоматически отключающуюся при нарушении нормальной работы одной секции (системы) шин.

Исходя из этих требований и условий Шершнёвского месторождения, необходимо создать понизительную подстанцию "Шершнёвская" 35/6кВ, которая позволит обеспечить электроэнергией оборудование и технологические установки месторождения. Подстанцию предполагается строить на равномерном расстоянии от потребителей и, в тоже время, рядом с мощными потребителями электроэнергии, расположенными на территории месторождения.

Согласно инженерно-геологическим изысканиям, грунты на площадке строительства следующие: глина светло-бурая, полутвердая до глубины 2м. Грунтовые воды до глубины 7м не обнаружены. Нормативная глубина промерзания грунта 1,5м. Наиболее холодная температура -50°С.

2.4 Обоснование построения воздушной линии электропередач номинальным напряжением 35 кВ

При проектировании системы электроснабжения должны рассматриваться следующие вопросы:

1. перспектива развития энергосистемы и системы электроснабжения с учетом рационального сочетания вновь сооружаемых электрических сетей с действующими и вновь сооружаемыми сетями других классов напряжения;

2. обеспечение комплексного централизованного электроснабжения всех потребителей, расположенных в зоне действия электрических сетей, независимо от их ведомственной принадлежности;

3. ограничение токов короткого замыкания предельными уровнями, определяемыми на перспективу; снижение потерь электрической энергии.

В связи с выше перечисленным, принимаем номинальный уровень напряжения для питания новой подстанции – 35кВ, с последующей трансформацией напряжения на уровень 6кВ и строим двухцепную линию электропередач – "Нефтяная-Шершневская".

2.5 Выбор мощности колличества и типа силовых трансформаторов
