Текст из файла (страница 3)

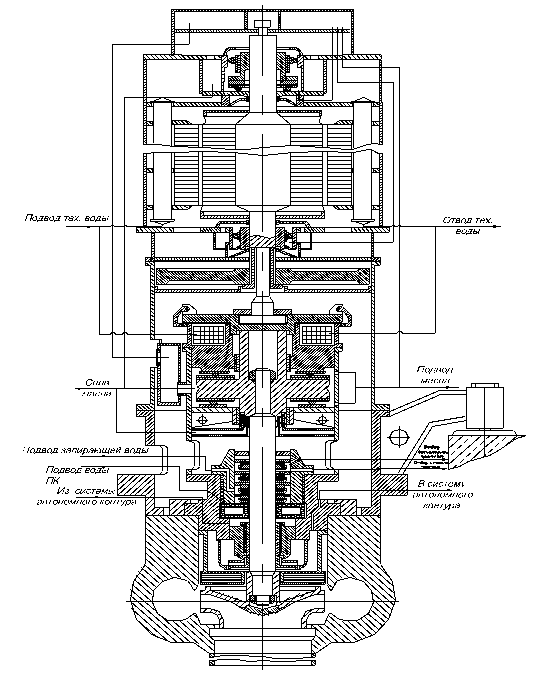

Малюнок 1.3 – Загальний вигляд ГЦН-195М

Парогенератор призначений для вироблення пари, необхідної для роботи турбіни, шляхом відбору тепла від теплоносія 1 контуру.

Тип парогенератора – горизонтальний однокорпусний з зануреною поверхнею теплообміну з горизонтальним розташуванням труб. ПГ складається з наступних основних вузлів: корпуса, колектора роздачі основної живильної води, пристрою роздачі аварійної живильної води, теплообмінної поверхні і колектора першого контуру, сепараційного пристрою, пристрою вирівнювання парового навантаження, опорних конструкцій зрівняльних сосудів, гідроамортизаторів (малюнок 1.4).

Парогенератор ПГВ-1000М забезпечує наступні основні вимоги:

1. ПГ забезпечує охолодження т/н 1 контуру до необхідного рівня температур у всіх проектних режимах;

2. схема і компонування ГЦК в сукупності з ПГ забезпечує охолодження т/н при природній його циркуляції;

3. забезпечено резервування подачі живильної води в парогенератор по окремій лінії;

1. габаритні розміри забезпечують транспортування по залізницях;

2. конструкція ПГ виключає ушкодження їм іншого устаткування і трубопроводів при максимальній проектній аварії.

ПГ у боксі встановлений на дві опорні конструкції. В кожній опорній конструкції мається двоярусна роликова опора, що забезпечує переміщення парогенератора при термічному розширенні трубопроводів головного циркуляційного контуру в повздовжньому напрямку 80 мм, у поперечному 98 мм.

Для своєчасного виявлення й усунення виникаючих дефектів, з метою попередження відмовлень і аварій устаткування, а також для визначення забруднення і корозійного стану теплообмінної поверхні проводиться контроль та випробування при експлуатації ПГ. Для забезпечення ВХР передбачена безупинна продувка кожного ПГ витратою 0,5% його паропродуктивності.

Корпус ПГ і колектора виготовлені з легованої конструкційної сталі 10ГН2МФА. Внутрішня поверхня колекторів плакована нержавіючою сталлю: перший шар – зварювальний дріт 07Х25Н13, другий шар – зварювальний дріт 04Х20Н10М25. Трубний пучок виготовлений із хромонікелевої аустенітної сталі 08Х18Н10Т.

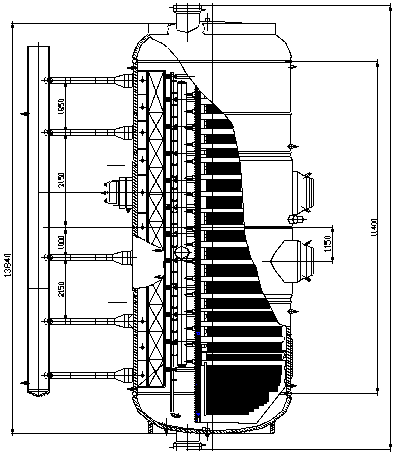

Компенсатор тиску являє собою вертикальну судину, встановлену на циліндричній опорі. У верхнім днищі наявний штуцер під трубопровід вприскування, штуцер під трубопровід скидання пари через імпульсно-запобіжні пристрої. Патрубок люка має штуцера під трубопровід скидання парогазовой суміші в барботер і під рівнеміри. У нижнім днищі розташований патрубок під трубопровід, що з'єднує «гарячу» нитку 1-го контуру з компенсатора тиску (КТ).

Всередині КТ розташовані: розприскуючий пристрій, захисний екран, тени.

Теплотехнічні параметри парогенератора представлені в таблиці 1.5.

Малюнок 1.4 – Парогенератор ПГВ-1000М

Таблиця 1.5 Теплотехнічні параметри парогенератора

Основні параметри компенсатора тиску представлені в таблиці 1.6.

1. Таблиця 1.6 Основні параметри компенсатора тиску

Розміри КТ обрані так, що не допускають кипіння т/н у жодній точці 1-го контуру. Співвідношення водяного і парового об’ємів КТ обране з умови, що не відбувається закидання пари в 1 контур з КТ і оголення електронагрівачів КТ.

Для захисту корпусу КТ від корозії внутрішня поверхня має антикорозійне покриття з нержавіючої сталі аустенітного класу. Барботер являє собою горизонтальну судину з еліптичними днищами, заповнену водою на 2/3 об’єму. В середній частині корпусу є люк-лаз, у циліндричній частині якого вбудовані два патрубки з фланцями під запобіжні мембрани. Всередині барботера розташовані три парораздавальних колектори із соплами і теплообмінник, що складається з вхідного і вихідного колекторів і охолоджуючих труб. В барботері передбачені штуцери для приєднання трубопроводів підведення пари, підведення і відводу охолодженої води, підведення води для заповнення барботера, підведення азоту для зриву вакууму в паропровідному трубопроводі і вентиляції газового об’єму.

Барботер виготовлений із хромникелевої аустенітної сталі 08Х18Н10Т. Його технічні характеристики представлені в таблиці 1.7.

Таблиця 1.7 Технічні характеристики барботера

1. Обладнання 2-го контуру

Турбіна К-1000–60/3000 призначена для безпосереднього приводу генератора перемінного струму ТВВ-1000–2УЗ ЛПЕО «Електросила» потужністю 1000 МВт, напругою на виходах 24 кВ. Турбіна К-1000–60/3000 розрахована для роботи в блоці з реактором ВВЕР-1000 (енергоблок складається з одного реактора й однієї турбіни).

Турбіна – парова, конденсаційна, без регульованих доборів пари, із проміжною сепарацією та однократним одноступінчатим паровим проміжним перегрівом. Паророзподіл турбіни дросельного типу, здійснюється чотирма регулювальними клапанами в частині високого тиску і чотирма регулювальними клапанами в частині низького тиску. Турбіна має вісім нерегульованих доборів пари, призначених для регенеративного підігріву основного конденсату і живильної води, живлення приводних турбін живильних турбонасосних агрегатів, підігріву води в мережевих підігрівниках і для забезпечення власних (технологічних) потреб блоку. Перший, другий і третій добори виконані з ЦВТ; четвертий добір виконаний із трубопроводів «холодного» і «гарячого» промперегрыву СПП; п'ятий, шостий, сьомий і восьмий добори – з ЦHТ. Заводські дані про добори пари при номінальному навантаженні турбіни і номінальних початкових і кінцевих параметрах пари приведені в таблиці 1.8.

Таблиця 1.8 Відбори паpи пpи номінальному навантаженні туpбіни

В місцях виходу роторів з корпусів цилиндрів виконані кінцеві ущільнення. Камери кінцевих ущільнень ЦВТ і ЦHТ з боку проточної частини з'єднані з підводячим колектором в якому підтримується тиск в межах 1,15–1,2 кгс/см². Пара до колектора ущільнень подається з парової зрівняльної лінії чи деаераторів від колектора власних потреб через РУ 14/7. Hа лінії підведення пари до колектора ущільнень турбіни встановлений регулювальний клапан, керування яким виробляється автоматично електронним регулятором тиску або дистанційно оператором. При несправності регулюючого клапана передбачена можливість подачі пари на ущільнення крім нього на байпас із установленої на ньому засувкою. У колектор подачі пари до ущільнень за регулювальним клапаном спрямовані також відводи пари з других камер ущільнень штоків стопорних і регулювальних клапанів високого тиску і перших камер ущільнень штоків стопорних і регулювальних клапанів низького тиску. Hа індивідуальних трубопроводах підведення пари до ущільнень ЦHТ встановлені обмежувальні шайби, що мають обвідні трубопроводи Ду80 із встановленими на них засувками, що призначені для регулювання тиску пари в кожнім ущільненні.
