С ростом нагрузок сельскохозяйственных потребителей (Петрозаводская птицефабрика, кооператив «Кукко») и развитием камне- и деревоперерабатывающих предприятий, а также в связи с тем, что на Петрозаводской птицефабрике намечается строительство новых и восстановление старых цехов, настоящий проект предусматривает замену физически и морально устаревшего оборудования (масляных выключателей на элегазовые и вакуумные), а также замену трансформаторов марки ТМН-6300/35 на трансформаторы большей мощности для надежного и бесперебойного электроснабжения потребителей.

В зоне электроснабжения расположены потребители I (Петрозаводская птицефабрика), II (модульная котельная муниципального унитарного предприятия «Тепловые сети») и III категорий по надежности электроснабжения.

2 выбор силового оборудования

2.1 Выбор силовых трансформаторов

В соответствии с планами перспективного развития Петрозаводской птицефабрики намечается строительство новых цехов. Указанный потребитель относится к I категории по надежности электроснабжения.

Подсчет нагрузок произведен согласно графиков летнего и зимнего максимумов, произведенных за расчетный период.

Нагрузки прочих потребителей определены по заявкам организаций, с учетом существующих нагрузок и планов развития.

За расчетный период принято 5 лет от года предполагаемой модернизации.

Результаты подсчета нагрузок на расчетный период приведены в таблице 2.1.

Таблица 2.1 – Расчетные нагрузки для подстанции 48П «Петрозаводская птицефабрика» на планируемый период

Силовые трансформаторы выбираются по справочнику, исходя из мощности потребителей и классов требуемых напряжений. Для определения полной мощности потребителя (S) необходимо знать их активную (P) и реактивную (Q) мощности. Согласно исходных данных полная мощность потребителей, питающихся от сети 10 кВ равна 14 МВА.

2.1.1 Расчет мощности трансформаторов Т-1 и Т-2 с учетом коэффициента перегрузки

Мощность трансформаторов определяется по формуле:

(2.1)

где S_Т – мощность трансформатора, кВА;

S – полная мощность потребителей, кВА, принимается S = 14000 кВА;

К_П – коэффициент перегрузки трансформатора (К = 1,4)

Из справочника выбирается два трансформатора типа ТД-10000/35/10 с автоматическим регулированием напряжения под нагрузкой [3].

Характеристики трансформатора приводятся в таблице 2.2.

Таблица 2.2 – Характеристики трансформатора ТД-10000/35/10

2.2 Выбор схемы собственных нужд подстанции

Приемники собственных нужд подстанций по степени ответственности делятся на 3 группы:

1 группа – приемники, отключение которых приводит к нарушению нормального режима эксплуатации, к частичному или полному отключению или к авариям с повреждением основного оборудования. Для питания электроприемников первой категории необходимо иметь два источника питания с автоматическим включением резерва.

2 группа – приемники, отключение которых допустимо на 20-40 минут для подстанций с дежурным персоналом или до приезда обслуживающего персонала, если дежурного на подстанции нет. Восстановление питания у приемников этой группы осуществляется вручную.

3 группа – приемники, отключение которых допустимо на более длительное время.

По режиму включения в работу электроприемники собственных нужд подстанций разделяются (рисунок 2.1):

• постоянно включенные в сеть (в том числе цепи управления и релейной защиты);

• включенные периодически (в зависимости от температуры наружного воздуха);

• включенные во время ремонтов.

1. Обогрев приводов выключателей трансформатора и секционного выключателя 35 кВ.

2. Освещение открытого распределительного устройства 35 кВ.

3. Освещение, обогрев закрытого распределительного устройства 10 кВ.

4. Освещение, обогрев монтерского пункта.

5. Подзарядно-зарядный агрегат.

6. Подогрев шкафов электромагнитных приводов, шкафов зажимов.

7. Обдув Т-1.

8. Обдув Т-2.

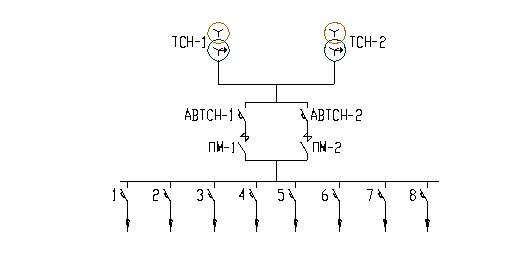

Рисунок 2.1 – Схема собственных нужд подстанции номер 48П «Петрозаводская птицефабрика»

2.2.1 Выбор комплектной трансформаторной подстанции собственных нужд

Выбор комплектной трансформаторной подстанции заключается в выборе трансформатора на собственные нужды.

Трансформатор собственных нужд выбирается исходя из нагрузки потребителей собственных нужд.

Нагрузки потребителей собственных нужд подстанции номер 48П «Петрозаводская птицефабрика» приведены в таблице 2.3.

Таблица 2.3 – Нагрузки потребителей собственных нужд подстанции

2.2.1.1 Расчет полной мощности потребителей собственных нужд

Полная мощность потребителей собственных нужд определяется по формуле:

(2.2)

где S – полная мощность потребителей собственных нужд, кВА;

К_С - коэффициент спроса, принимается равным 0,8 [3];

P - активная нагрузка потребителей собственных нужд, кВт;

Q - реактивная нагрузка потребителей собственных нужд, кВr.

По каталогу выбирается комплектная трансформаторная подстанция с трансформатором мощностью 63 кВА.

Оборудование трансформаторной подстанции типа КТП-63-81:

• трансформатор типа ТМ-63/10;

• разъединитель типа РЛНД-10/20;

• предохранители типа ПКТ-10.

На подстанции устанавливаются две трансформаторные подстанции выбранного типа.

2.3 Расчет токов короткого замыкания

Расчет токов короткого замыкания производится с целью (рисунок 2.2):

• выбора электрического оборудования;

• выбора и расчета устройств релейной защиты и некоторых видов автоматики.

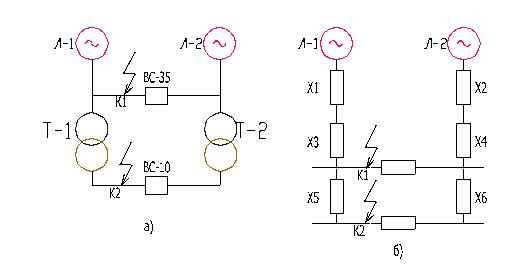

Рисунок 2.2 – а) Расчетная схема; б) Схема замещения.

Параметры оборудования и эквиваленты системы:

• система: сопротивление системы X₁=X₂=15,59 Ом, мощность системы S_C принимается раной ∞.

• линии передач: Л-60П провод марки АС–95 X₀=0,391 Ом/км, r₀=0,33 Ом/км, протяженность линии L₁= 1,89 км; Л-65П провод марки АС–120 X₀=0,361 Ом/км, r₀=0,27 Ом/км, протяженность линии L₂= 6 км.

• подстанция: трансформаторы Т-1 и Т-2 типа ТД-10000/35/10, U_К = 7,5 %

2.3.1 Расчет параметров схемы замещения

Сопротивление линии определяется по формуле:

(2.3)

где X_л – сопротивление линии, Ом;

r₀ – активное сопротивление линии, Ом/км;

x₀ – индуктивное сопротивление линии, Ом/км;

L – протяженность линии, км.

Сопротивление двухобмоточного трансформатора рассчитывается по формуле:

(2.4)

где X_Т – сопротивление двухобмоточного трансформатора, Ом;

U_К - напряжение короткого замыкания трансформатора, %;

U_ВН – номинальное напряжение обмотки высокого напряжения, кВ;

S_Н – номинальная мощность трансформатора, МВА.

2.3.2 Расчет тока короткого замыкания в точке К₁

Трехфазный ток короткого замыкания рассчитывается по формуле:

(2.5)

где I^′′(3) – трехфазный ток короткого замыкания, кА;

Е_С – ЭДС системы, кВ;

X_Э – эквивалентное сопротивление, Ом.

ЭДС системы рассчитывается по формуле:

(2.6)

Для определения эквивалентного сопротивления необходимо последовательно сложить сопротивления X₁ и X₃; X₂ и X₄, а затем параллельно.

Полученные результаты Е_С и X_Э подставляются в формулу (2.5):

Определение ударного тока короткого замыкания в точке К₁ производится по формуле:

(2.7)

где К_У - ударный коэффициент, принимается равный 1,61.

2.3.3 Определение тока короткого замыкания при включенном секционном выключателе 35 кВ

Полученные результаты складываются параллельно:
