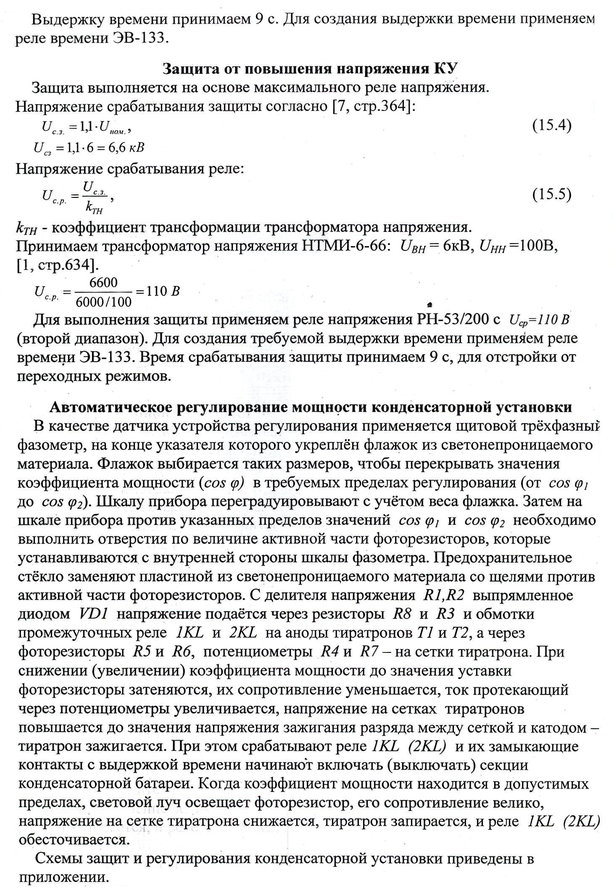

Для создания выдержки времени применяем реле времени ЭВ-123.
Защита от замыкания на землю во второй точке цепи возбуждения

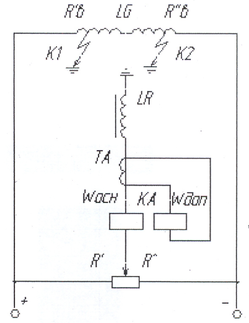

Защита выполняется по мостовой схеме. В диагональ моста включается токовое реле КА. Схема исполнения защиты приведена на рис. 14.2.
Рис. 14.3 Защита от замыканий на землю обмотки возбуждения
Мост образуется сопротивлениями
и
левой и правой части обмотки возбуждения (относительно первой точки замыкания К1) и сопротивлениями и переменного резистора, подключенного к кольцам ротора генератора. До появления второго замыкания мост балансирует, на переменном резисторе устанавливают такое сопротивление, при котором ток в диагонали отсутствуют.
Этому соответствует условие:
При возникновении второй точки замыкание на землю (точка К2), баланс моста нарушается и защита срабатывает.
Даже при сбалансированном мосте через его диагональ может проходить ток, обусловленный неравномерностью воздушного зазора между статором и ротором генератора. Чтобы под действием указанного тока защита не сработала, последовательно с основной обмоткой
токового реле КА, включает реактор LR, имеющий для переменного тока большое сопротивление. Кроме этого, в диагональ моста включают трансформатор тока ТА, вторичный тока которого подводят к дополнительной обмотке
токового реле КА. Магнитодвижущая сила обмотки направлена встречно магнитодвижущей силе обмотки , поэтому воздействие переменного тока на реле КА уменьшается.
Защита от замыканий на землю в двух точках цепи возбуждения отстраивается от тока небаланса обусловлено неточный балансировкой моста и наличием переменного тока в реле.
Список литературы
1. Л. Д. Рожкова, В.С. Козулин. «Электрическое оборудование станций и подстанций» Москва: Энергоатомиздат 1987 г.
2. И. П. Крючков, Н. Н. Кувшинский, Б. Н. Неклепаев. « Электрическая часть станций и подстанций» Москва: Энергия 1978 г.
3. В. И. Идельчик «Электрические системы и сети» Москва, Энергоатомиздат 1989 г.
4. Б. Ю. Липкин. «Электроснабжение промышленных предприятий» Москва, «Высшая школа» 1975 г.
5 «Справочник по релейной защите». Под общей редакцией М.А. Берковича Государственное энергетическое издательство. 1963 г.
6. А. М. Авербух. «Релейная защита в задачах с решениями и примерами» Ленинград, Энергия 1975 г.
7. М. А. Беркович, В. А. « Основы техники и эксплуатации релейной защиты» Москва: Энергия 1971 г.
8. М. А. Беркович, В. Н. Вавин, М. Л. Голубев и др. «Справочник по релейной защите» Государственное энергетическое издательство, Москва, 1963 г.
