б) щит управления 0,4 кВ - огнетушители ОУ-10 – 2 шт.;

в) камеры трансформаторов собственных нужд - огнетушители

ОХП-10 – 2 шт.,

г) ОРУ-110 кВ – пожарный щит с принадлежностями и ящик

с песком у каждого трансформатора.

1. Обеспечение электробезопасности

Для защиты оперативно-ремонтного персонала от поражения электрическим током в соответствии с ГОСТ 12.1.038-82 ССБТ И-1.04.88 все коммутационное оборудование ГПП оснащено заземляющими ножами. Разъединители 110 кВ имеют механическую блокировку с заземляющими ножами, что позволяет исключить неправильные действия электротехнического персонала в случае включения этих аппаратов из отключенного состояния, когда они были заземлены ножами.

В ЗРУ-10 кВ выключатели, установленные в ячейках КРУ, также имеют механическую блокировку с заземляющими ножами. С целью обеспечения допустимого уровня напряжения прикосновения конструкции ЗРУ и оборудование заземляется с контуром заземления, который выполнен с использованием естественных заземлителей – железобетонных колонн ЗРУ и металлических угольников обрамления кабельных каналов. Контур заземления ЗРУ соединен с заземляющим устройством ОРУ-110 кВ не менее, чем в двух точках. Для устройства заземления ОРУ-110 кВ выполняется расчет.

1. Выбор искусственных заземлителей

Согласно ГОСТ 12.1.030-81 ССБТ И-1.08.87 заземление ОРУ-110 кВ выполняется из сетки выравнивающих полос [1] из горизонтальных заземлителей – полос размером 40 4 мм.

Заземляющее устройство имеет сложную форму, поэтому ее заменяют расчетной квадратной моделью со стороной , где S = 28 30 = 840 м² – площадь заземления. = =29 м – сторона квадрата расчетной модели.

Определяется число ячеек m на стороне квадрата:

Принимаем m = 7.

Длина полос в расчетной модели:

L'_r = 2 (m + 1) = 2 29 (7+1) = 464 м.

Длина стороны ячейки:

b = м.

Сопротивление растекания тока одной полосы продольной и поперечной:

Ом,

Где:

S_расч = К_п 100 = 3 100 = 300 Ом ∙ м,

К_п = 3 – повышающий коэффициент для климатической зоны [4, 8-2],

100 Ом ∙ м – удельное сопротивление суглинка (2 категория) [4, 8-1],

l = - длина одной полосы,

d = 0,5 ∙ b = 0.5 ∙ 0.04 = 0.02 м при b = 0.04 м – ширина полосы,

t = 0.8 м – глубина заложения полосы.

Сопротивление растекания группового заземлителя из всех продольных полос:

R_{гр п} = Ом,

Где: n_п – число полос,

η_п = 0,43 – коэффициент использования полосы в групповом заземлителе.

Для поперечных полос расчет одинаков и имеем:

R'_п = 17,9 Ом; R_{гр. п} = 5,2 Ом.

Общее сопротивление заземляющей сетки:

R_c Ом.

Длина полос в расчетной модели:

L'_r = 2 (m + 1) = 2 29 (7+1) = 464 м.

Длина стороны ячейки:

b = м.

Сопротивление растекания тока одной полосы продольной и поперечной:

Ом,

Где:

S_расч = К_п 100 = 3 100 = 300 Ом ∙ м,

К_п = 3 – повышающий коэффициент для климатической зоны [4, 8-2],

100 Ом ∙ м – удельное сопротивление суглинка (2 категория) [4, 8-1],

l = - длина одной полосы,

d = 0,5 ∙ b = 0.5 ∙ 0.04 = 0.02 м при b = 0.04 м – ширина полосы,

t = 0.8 м – глубина заложения полосы.

Сопротивление растекания группового заземлителя из всех продольных полос:

R_{гр п} = Ом,

Где: n_п – число полос,

η_п = 0,43 – коэффициент использования полосы в групповом заземлителе.

Для поперечных полос расчет одинаков и имеем:

R'_п = 17,9 Ом; R_{гр. п} = 5,2 Ом.

Общее сопротивление заземляющей сетки:

R_c Ом.

Общее заземление с учетом естественных заземлителей R_c = 1.72 Ом

R'_з = Ом.

Производим подсыпку слоем гравия толщиной 0,2 м по всей территории

ОРУ-110 кВ и производим проверку заземляющего устройства по допустимому напряжению прикосновения U_{пр. доп} = f (t),

Где:

t = t_р + t_c – время протекания тока короткого замыкания.

t = 0.05+0.08 = 0.13 c

U_пр.доп = 470 В – допустимое напряжение прикосновения с учетом подсыпки

U_пр = J₃ ∙ α₁ ∙ α₂ ∙ R_з = 13400 ∙ 0,15 ∙ 0,18 ∙ 1,04 = 376 В,

Где: α₁ = 0,15 – коэффициент напряжения прикосновения,

Коэффициент шага:

α₂

R_h – сопротивление человека,

ρ_мс = 3000 Ом ∙ м – удельное сопротивление гравия.

Таким образом, U_пр = 376 В < U_пр.доп = 470 В.

Максимально допустимый ток однофазного к.з. на ОРУ:

I_{з max} кА.

Термическая стойкость полосы 40 4 мм² при I_{з max}

S_т = I_{з max} мм²,

где С = 74 – постоянный коэффициент для стали.

Таким образом S_т = 81,5 мм² < S_r = 40 4 мм² = 160 мм², что удовлетворяет условию термической стойкости.

1. Контроль изоляции

Постоянный контроль изоляции производится по показаниям приборов, присоединенных к трансформатору напряжения 3НОЛ-0.9-10. Для контроля изоляции также служат трансформаторы тока нулевой последовательности типа ТЗЛ, установленные в ячейках КРУ.В электрических сетях напряжением 10кВ используется сигнализация ОЗЗ. Простейшей является общая неселективная сигнализация ОЗЗ, которая состоит из реле максимального напряжения KU ,подключенного ко вторичной обмотке трехфазного трансформатора напряжения, соединенной по схеме «открытого треугольника».Реле имеет уставку по напряжению обычно принимаемую равной 0,3*Uф. В нормальном режиме работы электрической сети напряжение нейтрали не превышает 15%Uф, чему соответствует напряжение на зажимах указанной вторичной обмотки не более 15В. При возникновении ОЗЗ, напряжение на нейтрали сети возрастает до фазного значения, а на зажимах вторичной обмотки – до 100В. Реле срабатывает и включает информационную (световую или звуковую) сигнализацию о появлении ОЗЗ в электрической сети. Такой комплект сигнализации является общим для одной секции сборных шин.

Рисунок 10.1 Схема контроля изоляции на шинах 10кВ.

Для контроля изоляции присоединений применяются трансформаторы тока нулевой последовательности типа ТЗЛМ, установленные в КРУ на каждой отходящей линии.

Схема установки трансформатора ТЗЛМ для определения однофазных замыканий на землю присоединений представлена на рис. 10.2

Рисунок 10.2 Схема контроля изоляции отходящих присоединений.

Следует определить величину тока однофазного замыкания на землю в сети 10 кВ и решить вопрос о необходимости его компенсации.

(10.1)

где: l_CO-ток ОЗЗ для определенного кабеля при напряжении 10кВ, А/км;

l-длина данной кабельной линии, км.

Сеть внутреннего электроснабжения предприятия состоит из следующих кабельных линий:

3х70 мм² - 1,885 км;

3х95 мм² - 4,663 км;

3х240 мм² - 0,09 км.

Ток ОЗЗ для кабеля сечением 70 мм² составляет 0,9 А/км, для 95 мм² составляет 1 А/км, для 240 мм² – 1,6 А/км.

Ток ОЗЗ составляет:

L_ОЗЗ=1,885*0,9+4,663*1+0,09*1,6 = 6,5 А

Так как 6,5 < 20 А, то согласно ПУЭ необходимость компенсации емкостных токов ОЗЗ отсутствует.

1. Защита ГПП от ударов молнии.

Молниезащита ГПП осуществляется в соответствии с «Инструкцией по проектированию и устройству молниезащиты зданий и сооружений» (СН-305-77 РД34.21.122-87).

Территория ГПП находится в районе среды, где грозовая деятельность до 40 часов в год. Устанавливаем 4 молниеотвода, два на порталах и два на здании ЗРУ

Необходимым условием защищенности всей площади ОРУ является условие: D 8∙h_a, где D – диагональ четырехугольника, в вершинах которого расположены молниеотводы:D=65м.

h_a – активная высота молниеотвода: h_a D/8 = 60/8 = 7,52м.

Высота молниеотводов:

h = h_x + h_a = 11,35 + 7,52 = 18,87м,

где h_x – высота защиты молниеотводов.

Зона защиты молниеотвода:

R_x = м.

Ширина защищаемой зоны:

B_x = ,

где а – сторона четырехугольника.

при а=36 м:

В_1,4` = м.

В_1,4 = В_2,3 = 6м.

при b=50 м:

В_1,2` = м.

В_1,4` = B<sub>2.3</sub>` = 3,5 м.

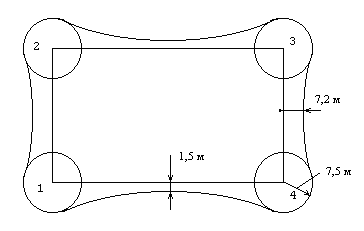

На рисунке показана зона защиты на высоте h_x = 11.35м.

Рисунок 10.3 Зона защиты.

1. Освещение ОРУ-110 кВ

Согласно СниП 23-05-95 освещение на ГПП предусмотрено рабочее и аварийное. Территория ГПП освещается прожекторами, питающимися от сети переменного тока напряжением 220В.

Выбор мощности и количества прожекторов освещения ОРУ производится в соответствии с нормами, установленными ПУЭ.

По «шкале освещенности» Л11 норма освещенности ОРУ ГПП: Е=5 лк.

Световой поток:

F= лм

Число прожекторов:

N= шт.

К установке принимаю 2 прожектора.

В формулах:

Е – минимальная освещенность, лк;

Кз – коэффициент запаса;

z- отношение средней освещенности к минимальной;

S – площадь ОРУ, м^2;

N – число прожекторов, шт;

М – коэффициент добавочной освещенности за счет отраженного светового потока;

- КПД светового потока;

е – суммарная условная освещенность от близлежащих светильников.

Мощность одной лампы при удельной мощности W=1 Вт/м^2:

Р= Вт.

К установке принимаем 4 прожектора типа РКУО3 – 500 – 001 – УХЛ1 с лампами ДРЛ мощностью по 400 Вт каждая, которые установлены на противоположных сторонах ОРУ ГПП.

Высота подвеса прожекторов:

Н = = =9,4 м.

Ремонтное освещение от переносных ламп накаливания 12В.

Внутреннее освещение выполнено светильниками типа ЛСПО2 (люминесцентные лампы, подвесные, для промышленных и производственных зданий).

2. Расчет и выбор осветительного оборудования прессового цеха

1. 10.1 Выбор источников света

Прессовый цех – сухое, отапливаемое чистое помещение. Этот участок прессово-сварочного завода входит в состав объединения в качестве основного производства. Основную нагрузку прессового и заготовительного отделений составляют асинхронные электродвигатели приводов металлообрабатывающего оборудования (пресса, гильотинные ножницы) и подающих рольгангов. Используются двигатели различных моделей мощностью от 0.2 до200кВт.

Освещение рассматриваемого объекта производится с помощью светильников типа РСП-10В-1000 – подвесных для производственных помещений, с лампами ДРЛ 1000, имеющими большой срок службы и высокую светоотдачу.

Эти помещение относятся к сухим помещениям, где требуется точная обработка производимых изделий. Зрительная работа высокой точности. Коэффициент отражения стен, потолка, и рабочей поверхности соответственно равны:

п = 70% ; ρс = 30% ; ρр = 30% .

1. 10.2 Выбор вида и системы освещения. Выбор нормируемой освещённости. Выбор коэффициента запаса. Выбор типа светильников

Для освещения всех помещений принимаем общее равномерное освещение, для всех помещений принимаем рабочее и дежурное освещение.
