Класс открытости метеостанции, степень защищенности (затененности препятствиями) анемометра учитывают при измерениях скорости ветра различных направлений (по румбам). Для классификации станций поль­зуются специальной методикой, предложенной В.Ю. Милевским, которая изложена в литературе по метеорологии. Методика обеспечивает возмож­ность лучшей сопоставимости наблюдений, их репрезентативности для обслуживаемой зоны. На метеостанциях получают и накапливают доста­точно точные для практики сведения о среднепериодных скоростях, ко­торые в сравнении с данными, вычисленными по среднечасовым скорос­тям, дают относительно небольшую погрешность. Надо иметь в виду, что на показания анемометров влияют их расположение, макро- и микро­рельеф местности, класс открытости метеостанции. Это следует учиты­вать при пересчете скоростей для определенной высоты и для каждого конкретного района, где предполагается установка ветроагрегата, даже если он расположен сравнительно недалеко от станции.

Средние скорости ветра меняются в различное время суток, разные ме­сяцы и сезоны. Поэтому рассматривают суточный, месячный и сезонный ход скоростей, определяющий общую тенденцию их изменения в ука­занные периоды и оценивающий макроструктуру воздушного потока. Предельные значения скоростей ветра, данные об его интенсивности и микроструктура потока в различных точках его поперечного сечения и продольного вектора за относительно короткие интервалы времени яв­ляются важными режимными характеристиками ветра, используемыми в расчетах на прочность и долговечность агрегатов, при проектировании механизмов привода, систем регулирования и ориентации, схем совмест­ного использования с другими установками и др.

Важной характеристикой является вертикальный профиль ветра, т.е. изменения его скорости по высоте в приземном слое. Влияние зем­ной поверхности на скорость и направление ветра уменьшается по мере увеличения высоты. Поэтому скорость обычно возрастает, а порывис­тость и ускорения потока снижаются. Градиент скоростей летом, как правило, меньше, чем зимой, когда вертикальный перепад температур относительно небольшой. При адиабатическом градиенте температуры в нижних слоях атмосферы вертикальный профиль ветра v (К) аппроксими­руется зависимостями вида

Важнейшее значение для надежности и долговечности ветроэнергети­ческой установки имеют значения предельных скоростей ветра в зоне. \ Они определяют принимаемые расчетные нормативы при проектировании узлов и конструкций установки на прочность, параметры регуляторов, аэродинамические характеристики лопастей. При определении расчетных значений максимальных скоростей ветра различной вероятности, поль­зуются формулой Л.С. Гандина и Л.Е. Анапольской

где F(x) — вероятность того, что v превзойдет заданное значение х; (1, у - параметры уравнения, зависящие от характеристик зоны и режи­мов ветра; е — основание натурального логарифма.

Для оценки относительной скорости ветра в метеорологической прак­тике используют коэффициент, %,

где - — измеренная в определенный час скорость; v - средняя скорость за выбранный промежуток времени; v_max> v_min — экстремальные значе­ния скорости ветра за этот период.

Линии, соединяющие точки на карте, имеющие равные величины К', называются изоплетами.

Энергия Е воздушного потока с поперечным сечением F, Дж:

E = mv²/2.

Секундная масса т воздуха, протекающая со скоростью v через это сече­ние, кг/с:

m =pFv.

Подставляя E в m, получаем, Дж/с,

E = pv³F/2,

где р — плотность воздуха, равная для нормальных условий 1,23 кг/м³ (при t = 15 °С и р = 101,3 кПа или 760мм рт. ст.).

Таким образом, энергия ветра изменяется пропорционально кубу его скорости. Ветроколесо может преобразовать в полезную работу только часть этой энергии, которая оценивается коэффициентом использования энергии ветра £. Для идеального крыльчатого ветроколеса максимально достижимая величина £, рассчитанная по классической теории Н.Е. Жу­ковского и теории Г.Х. Сабинина, равна соответственно 0,593 и 0,687. Современные ветродвигатели при работе в номинальном (расчетном) режиме преобразуют в механическую работу не более 45 — 48% кинетической энергии ветрового потока, что вызвано различными потерями и другими причинами. Кинетическая энергия, которой потен­циально обладает ветровой поток, зависит от скорости ветра v, температуры воздуха t и атмосферного давления р. Удельная мощность (секунд­ная энергия), которая заключена в потоке, имеющем поперечное сечение, равное 1 м², при t = +15°С и p= 101,3 кПа округленно составляет:

Скорость ветра, м/с....... 4 6 8 10 14 18 22

Мощность потока, кВт/м² ... 0,04 0,13 0,31 0,61 1,67 3,6 6,25

По отношению к этим условиям изменение температуры воздуха от + 15 до 0 °С повышает мощность потока примерно на 6%, а при t = +30 °С энергия, заключенная в потоке, наоборот, снижается на 5%. При постоян­ной температуре воздуха 0°С изменение атмосферного давления, напри­мер, от 103,7 до 97,3 кПа (от 770 до 730 мм рт. ст.) снижает энергию по­тока примерно на 6%.

§1.3ПРИНЦИПЫ ПРЕОБРАЗОВАНИЯ ЭНЕРГИИ ВЕТРА И РАБОТЫ ВЕТРОДВИГАТЕЛЯ

Воздушный поток, как и любое движущееся тело, обладает энергией движения, или запасом кинетической энергии. Последняя с помощью ветроколеса или другого рабочего органа преобразуется в механическую энергию. В зависимости от назначения ветроустановки механическая энер­гия с помощью исполнительных механизмов (генератора, компрессора, электролизера и т.д.) может быть преобразована в электрическую, тепло­вую или механическую энергию, а также в энергию сжатого воздуха. Согласно (3.7) — (3.9) секундная кинетическая энергия Е воздушного потока с площадью поперечного сечения F, имеющего массу т, плот-яость р и скорость v, равна pFv³/2. Замечая, что F - ПR², и сделав соот­ветствующие подстановки, получим, Н*м/с,

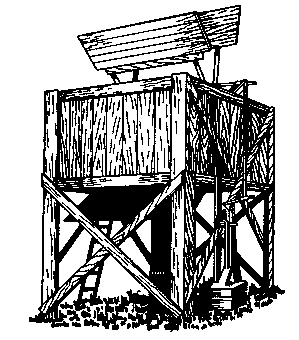

Рис1.1. Карусельный ветродвигатель-шторка

Р ис 1. 2. Модель карусельного ветродвигателя с поворачивающимися лопастями

1 - вертикальная ось; 2 - горизонтальные планки; 3 - поворачивающиеся лопасти; 4 -ось лопасти

Следовательно, секундная энергия, или мощность воздушного потока, пропорциональна его плотности, плошали поперечного сечения и кубу скорости.

Часть полной энергии потока, воспринятой ветроколесом, которую вет­родвигатель преобразует в механическую энергию, оценивается коэффи­циентом использования энергии ветра

который зависит от типа ветродвигателя и режима его работы.

Секундная работа или мощность, Н-м/с, развиваемая ветроколесом, оп­ределяется по формуле

Р= pv³F

Так как плотность воздуха очень мала (в 800 раз меньше плотности воды), то для получения относительно больших мощностей приходится применять ветродвигатели со значительной поверхностью ветроколеса. Постоянные изменения скорости v приводят к тому, что мощность, раз­виваемая двигателем, изменяется в очень больших пределах: от нуля во время штиля до величины, в десятки раз превосходящей установленную мощность, на которую рассчитывают ветродвигатель при расчетной ско­рости ветра. Для преобразования кинетической энергии воздушного потока в меха­ническую энергию могут быть использованы ветродвигатели различных типов. Первыми (примерно в XVIII в. до н.э.) появились, по-видимому в Персии и Китае, двигатели с вертикальной осью вращения, как наиболее простые. Они получили название карусельных. Чтобы получить вращаю­щий момент на оси, лопасти, движущиеся навстречу ветру, должны быть прикрыты шторкой (рис. 4.3) или поворачиваться ребром к потоку (рис. 4.4). Для этого они укрепляются на оси с помощью шарниров и на активном участке пути (в зоне А) фиксируются в нужном положении специальными устройствами (упорами).

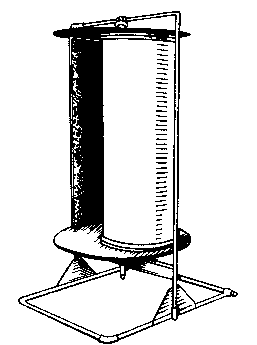

Рис. 1.3. Роторный ветродвигатель

Рис. 1.4. Барабанный ветродвигатель

Разновидностью двигателей карусельного типа являются роторные двигатели, у которых рабочие поверхности выполнены не плоскими, а криволинейными (рис. 4.5). Поэтому давление на них при движении по направлению действия потока и против него разное, что и обусловлива­ет возникновение вращающего момента. Двигатели с плоскими рабочи­ми поверхностями, вращающимися относительно горизонтальной оси, получили название барабанных (рис. 4.6).

Все перечисленные типы двигателей работают в результате наличия разности сил лобового давления, образуемых относительно оси враще­ния. При этом нетрудно показать, что наибольшую мощность двигатель развивает в том случае, когда рабочая плоскость, воспринимающая давле­ние ветра, движется по направлению потока со скоростью, примерно рав­ной 1/3 его скорости. Большинство из указанных типов двигателей имеет весьма простую конструкцию, но тем не менее они не нашли широкого распространения из-за своей тихоходности, громоздкости, малого значе­ния коэффициента использования энергии ветра ij (в лучших условиях он не превышает 0,18), больших трудностей, возникающих при необходи­мости оборудования их системами автоматического регулирования разви­ваемой мощности и частоты вращения.

В последние годы в ряде зарубежных стран (США, Канаде, Аргентине, Великобритании и др.) большое внимание привлекли к себе ветродвига­тели с вертикальной осью вращения, предложенные в 30-х годах фран­цузским изобретателем Дарье. Этот ветродвигатель (рис. 4.7) отличает­ся тем, что его ветроприемное устройство — ротор состоит из двух-четы­рех изогнутых лопастей, имеющих в поперечном сечении аэродинамичес­кий профиль. Лопасти, закрепленные в точках А и Б на оси вращения, изогнуты так, что образуют пространственную конструкцию, вращаю­щуюся под действием подъемной силы, возникающей на лопастях от ветрового потока. Это позволяет повысить величину £ до 0,3—0,32. Пре­имуществами такого ветродвигателя являются его меньший относитель­ный вес на единицу мощности, чем у других типов двигателей с верти-

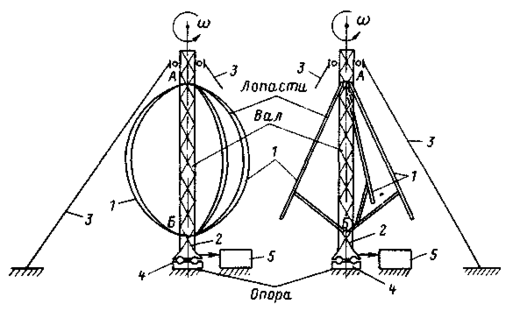

риc. 1.5. Ветродвигатель (ротор) системы Дарье:

1 - лопасти; 2 - вал; 3 - растяжки; 4 - опора; 5 - привод

кальной осью вращения, большая быстроходность. Кроме того, в отли­чие от двигателей с горизонтальной осью система Дарье не нуждается в механизме ориентации по направлению ветрового потока.

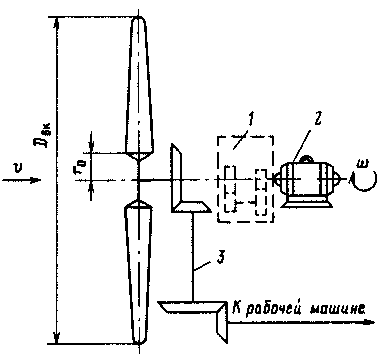

Более совершенными двигателями являются так называемые крыль-чатые ветродвигатели с горизонтальной осью вращения ветроколеса, ра­бочий момент на котором создается за счет аэродинамических сил, воз­никающих на лопастях, которые в простейших конструкциях представ­ляют собой плоскости. В современных агрегатах применяют лопасти, имеющие специальный аэродинамический профиль. Они появились при­мерно в IV—III в. до н. э. в Александрии [321.
