Основные параметры трелевочных захватов для тракторов класса тяги 6-14 кН приведены в таблице 1.1.

Таблица 1.1. Параметры трелевочных захватов.

1.3 Критерии целесообразности создания и модернизации машин

Каждая машина, эксплуатируемая в лесном производстве, предназначена для выполнения определенных конкретных функций. При этом машина должна обладать свойствами, каждое из которых характеризуется определенными показателями качества. В общем, виде для машины показатели качества по группам и с примерами приведены в табл. 1.1. В таблице перечислены основные группы показателей качества и наименования показателей для примера в общем виде для машин массового производства, поставляемых на рынок. Каждый показатель качества может служить критерием модернизации машины.

По истечении некоторого периода эксплуатации машины отчетливо проявляются все ее свойства, оцениваемые определенными показателями качества, достоинствами и недостатками по сравнению с показателями, указанными в нормативно-технической документации, а также по сравнению с аналогичными машинами других изготовителей. Из всей совокупности показателей качества машины выделяются важнейшие, к которым относятся показатели назначения (качества функционирования), безопасности (комфортности), экономичности, надежности (безотказности, ремонтопригодности и долговечности), экологичности и другие. В данном дипломном проекте осуществлена компоновка колесного лесохозяйственного трактора с использованием узлов трактора Т-30 и ряда других унифицированных агрегатов.

В данном дипломном проекте осуществлена компоновка колесного лесохозяйственного трактора с использованием узлов трактора Т-30 и ряда других унифицированных агрегатов.

Создаваемая машина должна обладать свойствами, удовлетворяющими требованиям, предъявляемым к лесохозяйственному трактору, каждое из которых характеризуется определенными показателями качества.

Анализ конструкции машины позволяет оценить эти показатели качества.

На рис. 1.1. показано, какие потребительские свойства колесного лесохозяйственного трактора улучшатся в результате предлагаемых конструктивных решений.

1.4 Предприятия-исполнители создания и модернизации лесохозяйственных машин эксплуатируемых в ЛПК

Основными исполнителями создания и модернизации машин, эксплуатируемых в ЛПК, являются:

• разработчик-изготовитель машины,

• владелец машины;

• ремонтно-обслуживающее предприятие.

Разработчик-изготовитель машины принимает решение о создании или конкретном изменении конструкции машины, разрабатывает конструкторскую документацию на изменяемые элементы машины. При необходимости покупает детали, узлы, агрегаты, обеспечивающие повышение качества выпускаемой машины, изготавливает образцы необходимых деталей и испытывает их, внедряет в производство. О принятом решении информирует ремонтные предприятия, дилеров, покупателей и владельцев машин документом под названием "Рекомендации по созданию и модернизации машины. Предложения разработчика-изготовителя". В документе изложены обоснование, условия и эффективность модернизации, технология модернизации, комплект деталей (узлов, агрегатов), цена заменяемых деталей, трудоемкость работ и т.д.

Владелец машины может выполнить работу по модернизации принадлежащей ему машины своими силами и средствами, силами водителя или звена мастеров-наладчиков (ремонтников) своего ремонтного подразделения или исполнителя услуг. Он оплачивает модернизацию и пользуется ее эффектом.

Ремонтно-обслуживающее предприятие участвует в выполнении сложных и ответственных работ по созданию и модернизации на условиях подряда при наличии соответствующего сертификата и лицензии на право выполнения работ.

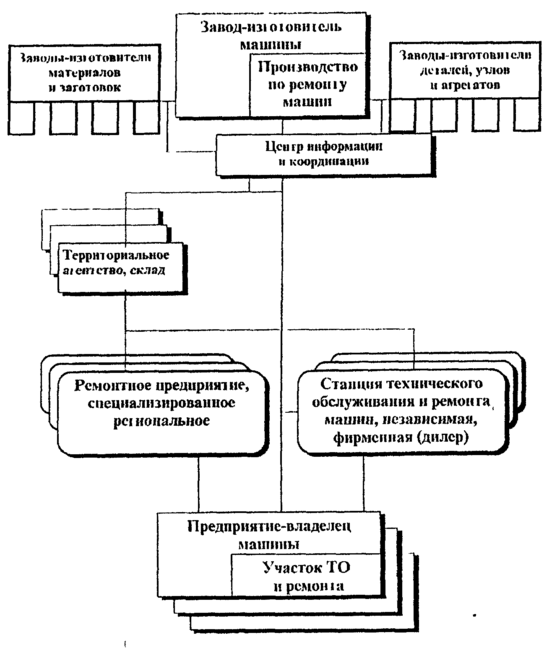

Схема взаимодействия и взаимосвязей участников модернизации представлена на рис.1.2.

Рис. 1.2. Схема связей изготовителя, ремонтно-обслуживающих предприятий и потребителей машины.

2. Конструктивная часть

2.1 Техническая характеристика трактора

• Тяговый класс 0,6 кН

• Мощность двигателя 22,08 кВт

• Скорость движения, км/час:

Передний ход 0,58…26,4

Задний ход 0,58…26,4

• Габаритные размеры, мм:

Длина 4220

Ширина 1575

Высота 2570

• Масса трактора, кН

Собственная 25,8

• Грузоподъемность навесной системы (на оси подвеса), кН 10

• Емкость бака гидросистемы, л 17

• Параметры вала отбора мощности, об/мин:

независимый или I 571

или II 1095

• Продольная база трактора, м 1,76

• Дорожный просвет, м 0,36

• Колея колес, мм 1300

2.2 Краткое описание конструкции трактора

Проектируемый трактор представляет собой тягово-транспортную машину полурамной конструкции с передним расположением двигателя, с четырьмя ведущими колесами, с шинами низкого давления. Диаметр передних колес 950 мм, (8,3-20),а задних 1250 (12,4-28). Для повышения проходимости трактора на колеса могут устанавливаться резинометаллические гусеницы.

Двухцилиндровый дизельный двигатель воздушного охлаждения д-120 мощностью 22,08кВт (30л.с.) при 2000 об/мин коленчатого вала крепится к передней полураме.

Передний ведущий мост крепится к полураме с помощью двух подшипников скольжения, что дает возможность ему качаться относительно полурамы на угол 20⁰. Это позволяет трактору при движении отслеживать рельеф дороги и иметь постоянный контакт с почвой. Передний ведущий мост включается и выключается автоматически при буксовании задних колес более 6 %. Для этого в переднем мосту есть дифференциал в виде обгонной муфты двойного действия храпового шипа, и состоит из корпуса, шлицевой обоймы, крышки и ведомого зубчатого колеса.

Кабина трактора крепится к корпусам силовой передачи, состоящей из корпусов сцепления, редуктора и главной передачи с раздаточной коробкой. Коробка передач позволяет соответственно с главной передачи получить 12 ступеней с реверсом на все передачи.

Привод к ВОМ осуществляется с помощью пары прямозубых шестерен; причем ведущая шестерня расположена на конус переднего вала. Включение ВОМ на длительную работу производится зубчатой муфтой ВОМ двухскоростной n₁=571 об/мин, n₂=1095 об/мин при номинальных оборотах двигателя.

К корпусу главной передачи с 2-х сторон крепятся рукава, в которых размещаются дисковые тормоза. К рукавам присоединяются корпуса бортовых передач, представляющие собой одноступенчатые редукторы с прямозубыми шестернями, а также планерные редукторы.

К главной передаче крепится раздаточная коробка, состоящая из пары цилиндрических и конических шестерен. Привод раздаточной коробки осуществляется от ведомой шестерни главной передачи. Раздаточная коробка имеет повышающее передаточное отношение =0,638.

Передача крутящего момента от раздаточной коробки к переднему ведущему мосту осуществляется с помощью вала. К корпусным деталям заднего моста крепится навесная система.

На тракторе установлена трехточечная навесная система, приспособленная для навески машин и оборудования, агрегатируемых с трактором. Для агротирования с рядом лесохозяйственных машин используется двухточечная система. Основными местами для размещения необходимого технологического оборудования являются корпуса главной передачи.

2.3 Краткое описание дополнительного оборудования трактора

Толкатель изготовлен в виде сварной конструкции из листового и профильного проката и состоит из отвала и двух толкающих брусьев, жестко соединенных с отвалом. Для предотвращения попадания за отвал хлыстов деревьев на верхней кромке, кроме отвала, имеются упоры, увеличивающие рабочую зону отвала по высоте. Толкатель крепится к боковым полкам передней полурамы трактора при помощи быстросхемных кронштейнов.

Подъем и опускание отвала производится с помощью гидроцилиндров, установленных спереди на полураме трактора.

Основные параметры отвала:

- ширина отвала – 1500 мм;

- высота без выпусков - 480 мм;

- масса - 170 кг.

Защитный каркас изготовлен в виде сварной конструкции из труб диаметром 34мм и состоит из верхней рамы, вертикальных скоб и защитной сетки на заднем стекле кабины.

Верхняя рама съемная и крепится к верхнему поясу каркаса кабины трактора. По ширине она не выступает за габаритные размеры трактора. Углы рамы имеют закругления. Вертикальные скобы крепятся сваркой верхними концами к углам верхней рамы кабины, нижними разъемными соединениями – к передней полураме трактора.

Защитная сетка установлена на раму заднего окна трактора и крепится болтами к ней.
