Kисп – коэффициент использования рабочего времени на посту - 0,95 (при односменной работе по ОНТП 01-91);

X=TгKн/( Драб.гH TсмPKисп)=88200*0,9/(340*1*12*1,5*0,95)=13,7.

Принимаем 14 постов.

2.3.2 Расчет числа рабочих постов на участке

Примерное распределение объема работ по видам и месту их выполнения на СТО:

Диагностические - 4% (входит в состав ТО и ТР)

ТО - 15%

ТР - 15%

Кузовные работы - 25%

Малярные работы - 20%

Моечные работы - 21%

Всего - 100%

Годовой объем работ на участке составит:

Тг.уч.=Х’Тг,

где Х’- процент распределения объема работ по видам и месту их выполнения на СТО.

ТО и ТР: Тг.уч.то=Х’тоТг=0,3*88200=26460 чел.-час.;

Моечные работы: Тг.м.уч. = Х’ кузТг=0,21*88200=18522 чел.-час.;

Расчет числа постов:

ТО и ТР: X=26460*0,9/(340*1*12*1,5*0,95)=4,4. Принимаем 4 поста;

Моечные работы: X=18522*0,9/(340*1*12*1,5*0,95)=2,9.

Принимаем 3 поста;

2.3.3 Расчет числа вспомогательных постов СТО

В число вспомогательных постов входит пост приемки.

Число постов на участке приемки X_пр определяется в зависимости от числа заездов автомобилей на СТО d и времени приемки автомобиля Т_пр:

X_пр=Ndφ/(Д_раб.г.Т_прА_пр),

где φ=1,1 – коэффициент неравномерности поступления автомобилей;

Т_пр=12 – суточная продолжительность работы участка приемки;

А_пр=3 – пропускная способность поста приемки, авт./ч.;

С учетов того, что в состав СТО входят участки мойки, ТО и ТР, то число заездов d следует применять усредненной между всеми участками:

для участка ТО и ТР – 2 раза в год;

для участка мойки – 10 раз в год;

для участков кузовного ремонта и покраски – 1 раз в год.

В среднем – 4 раза в год.

Таким образом:

X_пр=Ndφ/(Д_раб.г.Т_прА_пр)=4410*4*0,9/(340*12*4)=0,9.

Принимаем 1 пост.

2.4 Расчет количества мест для стоянки автомобилей на СТО

Количество мест для стоянки автомобилей клиентов и персонала следует принимать из расчета 1,5 места на один рабочий пост, т.е. на 14 постов – 21 место.

2.5 Расчет числа производственных рабочих

2.5.1 Технологически необходимое число рабочих

Технологически необходимое число рабочих определяется по формуле:

Рт= TП/Фт,

где Фт – годовой фонд времени технологически необходимого рабочего, определяется продолжительностью смены, количеством смен и числом рабочих дней в году:

Фт=(Дкг-Дп)Тсм-ДппКсм,

где Дкг – количество дней в текущем календарном году;

Дп – количество праздничных дней в году (5);

Тсм – продолжительность рабочей смены (12 ч.);

Дпп – количество предпраздничных дней, когда рабочий день сокращается на 1 час (5);

Ксм=1 – коэффициент сменности (количество смен).

Фт=(Дкг-Дп)Тсм-ДппКсм=(340-5)12-5*1=4015 ч.

Технологически необходимое число рабочих на моечном участке:

Рт= TП./Фт=18522/4015=4,6. Принимаем 5 чел.

2.5.2 Штатное число рабочих

Штатное число рабочих определяется по формуле:

Рш= TП/Фш,

Где Фш – годовой фонд времени штатного рабочего. Определяется аналогично годовому фонду времени технологически необходимого рабочего с учетом отпуска и невыходов по уважительной причине:

Фш=(Дкг-Дп-Дот-Дуп)Тсм-ДппКсм,

где Дот – продолжительность отпуска – 28 дня;

Дуп – количество невыходов по уважительной причине – 14 дней.

Фш=(Дкг-Дп-Дот-Дуп)Тсм-ДппКсм=(340-5-28-14)12-5*1=3511 ч.

Рш= TП/Фш=18522/3511=5,3. Принимаем 6 чел.

2.5.3 Число вспомогательных рабочих

Количество вспомогательных рабочих принимается равным 15…20% от штатного числа рабочих:

Рвсп=0,15 Рш.

Рвсп=0,15Рш=0,15*6=0,9. Принимаем 1 чел.

2.5.4 Общее число рабочих

Общее число рабочих на участке:

Р_{об.куз.уч.}=Рш+ Рвсп.

Р_{об.куз.уч}=6+1=7 чел.

Общее число рабочих на СТО:

Р_об.СТО= Р_{об.куз.уч}+ Р_{об.мал.уч}+ Р_об.м.уч+Р_пер.

Р_пер=14 – численность персонала (ИТР, служащие, МОП и ПСО).

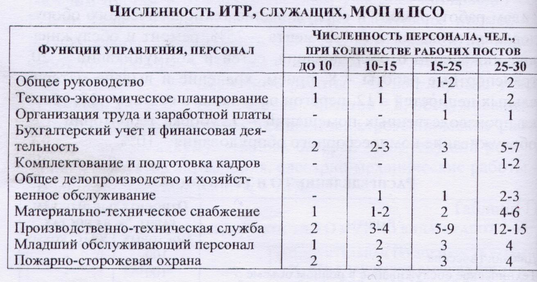

Рис. 1 - Численность управляющего персонала

Р_об.СТО=8+7+7+14=36 чел.

2.6 Выбор оборудования

При выборе оборудования используется прайс-лист фирмы-поставщика автосервисного оборудования «Олимп Авто».

2.7 Технология

2.7.1 Технология мойки

Сегодня при все более растущем автомобильном парке страны сфера автомоечного бизнеса с каждым днем становится все более востребованной.

Автовладельцы хотят получать услугу по мойке автомобиля, отвечающую таким требованиям как качество, скорость обслуживания и разнообразие дополнительных услуг.

Портальная мойка сочетает в себе все необходимое для достижения успеха в автомоечном бизнесе это и современный дизайн, экономичный расход чистящих средств, значительная экономия чистой воды и внушительный пакет программ, которые способны обеспечить разностороннее предложение услуг по мойке автомобиля.

Для владельцев автомоек на передний план выходят такие факторы как экономичность, надежность и простота технического обслуживания.

Одним из важных факторов говорящих в пользу автоматической портальной мойки относительно ручной является небольшая занимаемая площадь и белее чем в два с половиной раза большая производительность. Для потребителя важно количество предоставляемых услуг на мойке, помимо пылесоса, химчистки и разнообразных полировок на автоматической портальной мойке может быть введено до 46 логических программ которые смогут расширить ассортимент услуг самой мойки кузова!

Наиболее часто встречающимся негативным мнением об автоматических портальных мойках, является мнение о том, что такие мойки затирают лак на автомобилях, царапают и т. п. и это действительно может быть в случае, когда оборудование эксплуатируется не правильно, когда не выполняются предусмотренные ТО работы или персонал мойки не достаточно квалифицирован.

На ручной мойки по статистике случаев ущерба причиненных автомобилям клиентов в десятки раз больше чем на автоматических портальных мойках. Сдирается краска с окрашенных бамперов, наносят царапины стальными форсунками на окончаниях копий, а возможность получить царапины на автомобиле очень велика.

Всему виной в таких случаях является человеческий фактор, и избежать его последствий помогает использование автоматических портальных моек.

Микропроцессорное управление не решение всех проблем, но вероятность сбоя в работе с последующим ущербом у автомата гораздо ниже, чем у человека.

На автоматической портальной мойке, возможно, добиться абсолютно индивидуального подхода к каждому автомобилю, будь то микролитражка или полноразмерный американский пикап. Автоматическая мойка способна мыть практически любые типы автомобилей. На каждый, даже специфический кузов, существует программа, обеспечивающая высококачественную мойку с возможностью выбора дополнительных услуг.

Автоматическая портальная установка состоит из рамы из стальных труб и подвергнута горячему цинкованию, дополнительно защищенной от коррозии долговечным двух компонентным лаковым покрытием.

Rainbow NOVA включает в себя: систему предварительной мойки, систему бесконтактной мойки струями высокого давления, трех щеточную систему мойки для машин с плоскими бортами.Отличительные эксплутационные показатели мойки Nova водой под высоким давлением – результата применения качающихся форсунок, приводимых в движение электромотором и подающих воду в виде мощных струй, а так же благодаря технике широкого охвата и двойного прохода, когда струи воды накладываются друг на друга и несколько раз промывают одно и тоже место. Применение принципа качающихся струй воды под давлением 70 bar позволяет качественно отмывать кузова любой конфигурации и размеров. Струи воды боковой системы высокого давления качаются в вертикальном направлении и широкой полосой промывают бока машины от порогов до крыши. Спереди и сзади машины струи повернуты в сторону торцов. Система высокого давления и арка предварительной мойки поделены по вертикали на две секции (верхнюю и нижнюю) чтобы обеспечить мойку и больших и маленьких транспортных средств. Каждая сторона системы высокого давления запитана от отдельной станции высокого давления.

Арка пенной мойки повышает эффективность очистки за счет более глубокого воздействия очистителя в виде пены относительно жидкого очистителя и визуально подчеркивает качество мойки причем с использованием цветных пенных очистителей.

Две боковые и одна горизонтальная щетки осуществляют обработку с перекрытием центра, т. е. вертикальные щетки при мойке передней и задней части работают парой и в таком порядке полностью проходят слева направо и назад, что гарантирует полную очистку передней и задней части автомобиля. Благодаря постоянному электронному контролю мощности гарантируется оптимальное давление прижима щеток и согласование их с контурами автомобиля.

Ополаскивающая арка.

Мощный мойщик шасси – обеспечивает удаление грязи из всех полостей автомобиля, что способствует как карозийной стойкости днища, так и долговечности элементов подвески. Мойка шасси устанавливается на въезде в зону мойки. Цикл мойки выполняется в момент въезда машины в помещение, она проходит над мойкой шасси. Мойка шасси подключается к насосам высокого давления портала (2*18,5 kW, 2*125 L/min, 75 атм.) через стальные клапаны с электромагнитным управлением. Головной элемент мойки шасси включает в себя два ряда внутренних форсунок совершающих колебательные движения и два ряда неподвижных форсунок установленных с внешней стороны машины.

Арка сушки состоит из мощных вентиляторов вмонтированных в горизонтальный блок, который отслеживает контур кузова автомобиля каким бы он ни был, а боковины сушатся двумя блоками, вмонтированными в стойки портала, в сочетании с применением вспомогательного средства для сушки и оптимальной аэродинамикой воздушных потоков, такая конструкция сушки гарантирует превосходный результат.

Для применения в автоматической портальной мойки, как правило, используются системы очистки воды. Главная их задача – это экономия чистой воды до 80%.

На сегодняшний день автоматические портальные мойки способны мыть легковые машины всех типов, грузовые машины и автобусы и даже специальный транспорт со сложной геометрией кузова (мусоровозы, цистерны и т. п.).

Из современных решений, которые нашли отражение в портальных мойках последнего времени – это полностью автоматизированный бесконтактная портальная мойка для легковых автомобилей, бесконтактная портальная мойка для спец. транспорта с давлением 70 бар по всему периметру портала и применение на щеточных мойках нового материала «карлайт», микрофибра которого нивелирует безответственное отношение к вопросу обслуживания щеточного узла в портальной мойке.

Автоматическая щеточная мойка это:

- Простота получение инвестиций на стадии проекта

- Минимум занимаемой площади

- Качественная и высокопроизводительная мойка

- Широкий перечень услуг

- Минимум персонала и простота в управление бизнес процессом

- Положительный имидж для клиента

- Гарантированное качество, исключение несанкционированных изменений в технологические процессы.

Технические данные:

Высота портала 4500 mm.

Высота моющейся машины 4300 mm.

Общая высота 5290 mm.

Ширина портала 4600 mm.

Длина зоны мойки 19000 mm.

Ширина зоны мойки 5300 mm.

Электричество: 3 NPE 50 Hz, 400V, ток: 3*80 A, 2 kWh/машина (при длине машины 12м)

Потребление воды: 80 l/min

Потребление системой высокого давления: 200 l/min

Потребление воды итого: 715 л/машина (при длине машины 12м)

Сжатый воздух: NS 10, 6-8 bar, 0.45 м3/машина (при длине машины 12м).

2.7.2 Водоочистительный комплекс УКОС-АВТО

Водоочистительный комплекс УКОС-АВТО предназначен для очистки сточных вод, образующихся при мойке автотранспорта.

Очистка сточных вод обеспечивается применением комбинированной технологии, включающей механическую, электрохимическую и физико-химическую очистку. Качество очищенной воды позволяет использовать ее в системе оборотного водоснабжения мойки или сбрасывать в канализацию. После дополнительной глубокой доочистки вода может отводиться в водоем.

Водоочистительный комплекс УКОС-АВТО включает: гидроциклон – осветитель, электрореактор, контактный осветитель и адсорбер. Он оснащен бункером осадка, устройством промывки контактного осветителя, емкостью очищенной воды, контейнером для твердых отходов и сборником нефтепродуктов. Все элементы комплекса размещаются в одном корпусе.

Водоочистительный комплекс УКОС-АВТО может размещаться в помещении, в котором производится мойка автотранспорта, или в отдельном помещении. Он может также располагаться вне помещения в районах с теплым климатом.
