7. RЗ - сравнение результатов, проверка:

А) если скорость 1 уставки «нет» срабатывает предупредительная (аварийная) сигнализация М2, после чего переходим к пункту 6

Б) если скорость 1 уставки «да» - переходим к п.8.

1. В4 - определение с помощью датчика скорости 3 уставки (разнос).

2. R4 - проверка результатов сравнения:

А) если скорость 3 уставки «нет» срабатывает аварийная сигнализация М1, после чего выключаем кнопкой СЗ звук ревуна, затем через выключатель повторного включения С1 возвращаемся на начало п.8

Б) если скорость 3 уставки «да» - переходим к п. 10.

10. В5 - определение с помощью датчика уровня масла.

11. R5 - проверка результатов сравнения:

А) если уровень масла «нет» - срабатывает аварийная сигнализация М1 после чего кнопкой С4 отключаем звук ревуна и возвращаемся на начало п. 10

Б) если уровень масла «да» - переходим к п. 12.

12. B6 - определение с помощью топливного клапана, который подает топливо и двигатель можно нагружать.

Sк - конец алгоритма.

3. ОПИСАНИЕ ОСОБЕННОСТЕЙ ЭЛЕМЕНТОВ ИЗ КОТОРЫХ СОСТОИТ САУ

3.1 ТЕРМОРЕЗИСТОР ТСП

Одной из основных особенностей полупроводников является резко выраженная зависимость их электропроводности от изменения температуры, как показано на рисунке.

При увеличении температуры на 1⁰С электропроводимость полупроводника возрастает на 3-6%. Повышение температуры на 100% влечёт за собой увеличение электропроводности в 50 раз, что можно приравнять к разрыву электрической цепи, в которой он установлен. Это свойство полупроводников позволяет использовать их для измерения температур. Термометры сопротивления из полупроводников называют тернисторами. Благодаря малым размерам тернисторы очень быстро реагируют на изменение температуры. Это же свойство легко позволяет измерять с их помощью температуру низких параметров. Изменение сопротивления полупроводников в десяти раз больше, чем металлов, если они находятся в одинаковых температурных условиях. Это намного повышает точность измерения при помощи полупроводников.

Но не только измерение температуры можно осуществить при помощи тернисторов. Они могут служить ограничителями времени. Время, которое необходимо для достижения какой-либо величины тока при установленном напряжении, зависит от размеров теплового сопротивления, включенного в цепь, и от того, как оно охлаждается. Изменяя эти данные, можно добиться того, чтобы по нашему усмотрению это были доли секунды или же минуты. Тернисторы могут применятся для постепенного включения различных устройств автоматическим путём. Скорость включения может быть заранее предусмотрена.

Тепловые сопротивления применяют также для уменьшения колебаний напряжения или тока.

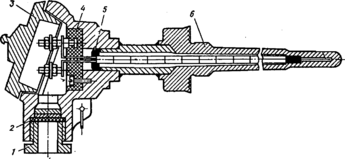

Рис.1 Термометр сопротивления ТСП:

1 – гайка; 2 – шайба сальниковая; 3 – крышка; 4 –колодка контактная; 5 – замазка; 6 – арматура; - 7 – чувствительный элемент.

3.2 РЕЛЕ ДАВЛЕНИЯ РДК-3

возврат Срабатывание

Рис.2

Реле давления состоит из следующих частей: узла сильфона, передаточно-настроенного механизма и контактного устройства.

Кинематическая схема реле давления дана на рис.2.

Контролируемое или регулируемое давление воспринимается сильфоном (1). Сила давления, действующая на сильфон, уравновешена через шток сильфона (2) и рычаг (3) силой упругой деформации цилиндрической винтовой пружины (4), зацепленной за конец рычага. В другой конец пружины ввернута пробка (5) с резьбовым отверстием для ходового винта (6). Вращением ходового винта с помощью отвертки, удалив предварительно пробку (7), изменяют натяжение пружины, настраивая реле на нужное давление срабатывания. После настройки самопроизвольное перемещение ходового винта стопорится пробкой (7).

В контактном устройстве реле давления применен микропереключатель (8).

Реле давления работает следующим образом.

При повышении давления регулируемой или контролируемой среды выше установленной по шкале величины рычаг, под действием силы давления, поворачивая против часовой стрелке. При повороте правый конец рычага отойдет по кнопке микропереключателя, контакты которого автоматически переключаются.

При понижении давления рычаг, под действием силы пружины, начнет поворачиваться по часовой стрелке, и когда давление достигнет величины, равной установленной по шкале, рычаг своим правым концом нажмет на кнопку микропереключателя, производя обратное переключение его контактов.

3.3 Центробежное реле скорости

В энергетической установке судна частоту вращения вала двигателя измеряют механическими, гидравлическими, электрическими и электронными измерительными устройствами.

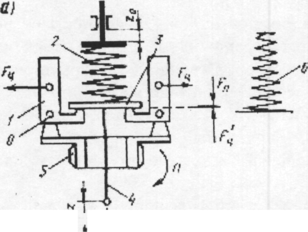

Рис. 1.Принципиальная схема и статические характеристики центробежного датчика частоты вращения.

Механический датчик наиболее широко распространен. Принцип действия датчика основан на преобразовании частоты вращения в центробежную силу и сравнении ее с заданной силой действия пружины.

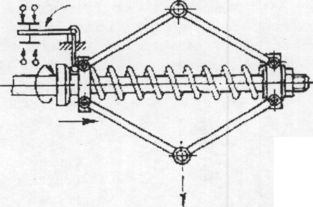

Рис. 2. Центробежное реле частоты и направления вращения

В центробежном датчике чувствительным элементом являются грузы (рис. 1. а), свободно сидящие на осях О в опорах диска 5. Диск приводится во вращение через механическую передачу от вала двигателя или другого механизма. Частота вращения п пропорциональна угловой скорости и преобразуется грузами в центробежную силу Fц, которая приводится к муфте сравнивающего устройства 3 со значением Fц и уравновешивается силой действия цилиндрической пружины 2 задающего устройства.

Приращение угловой скорости ∆ω сверх ωо вызывает нарушение равновесия действующих сил и движение муфты датчика. По мере ее перемещения ∆z увеличивается натяжение пружины и наступает статическое равновесие сил.

При установившемся режиме зависимость между положением муфты датчика и частотой вращения нелинейная и графически описывается статической характеристикой (рис. 1.6). Кривизна статической характеристики объясняется квадратичной зависимостью перемещения муфты ∆z от приращения частоты вращения ∆n, а также изменением радиуса ∆r вращения центра тяжести грузов. Статическую характеристику можно приблизить к линейной I, если в датчике цилиндрическую пружину (постоянной жесткости) 2 заменить конической (переменной жесткости) 6. Иногда для уменьшения кривизны статической характеристики цилиндрическую пружину заменяют пакетом пружин с различной жесткостью.

Движущая сила датчика определяется разностью сил действия. грузов и пружины. Ее можно повысить, например, путем увеличения массы грузов, однако при этом возрастает инерционность датчика и ухудшаются его динамические свойства.

3.4 Датчик уровня Момбрейн

При минимальном уровне регулирование происходит следующим образом.

Поплавок присоединен к магниту. Один магнит работает на замыкание и размыкание контактов, другой на уровень, т.е. при повышении уровня поплавок начинает повышаться и тянет за собой магнит вверх. Магнит через стенку цистерны тоже поднимается вверх до тех пор пока не разомкнет контакт (мах уровень: уровень будет повышаться и контакт разомкнется под действием пружине 1).

При снижении уровня до min поплавок будет снижаться и тянуть за собой магнит, и контакт min уровня под действием пружины замкнется и поступит сигнал. Загорается лампочка на блоке сигнализации и срабатывает звонок. Получает питание реле АП, следовательно по схеме двигателя замыкается его контакт АП и получает питание катушка Л1, она замыкает свои контакты Л1 и включается двигатель автоподачи. Насос будет качать воду до тех пор, пока уровень не повысится и не сработает мах, контакты разомкнутся.

Датчик уровня

3.5 Реле давления РДК-57

Реле давления предназначено для работы в цистернах, не сообщающихся с атмосферой, и реагируют на изменение давления в системе. На рисунке показано реле типа РДЕ и его схематическое устройство. Основные элементы реле – резиновая диафрагма, воспринимающая давления и контактная система, состоящая из контактов микровыключателя.

На изменение давления в сосудах или системах, не сообщающихся с атмосферой, реагируют датчики давления. Их широко применяют в схемах судовой автоматики.

Рис.5.

В корпусе аппарата 1, находятся две мембраны 9, (на рисунке видна одна). К ним снизу подведена трубка, соединенная с сосудом, в котором давление может измениться. Сверху к мембранам прилегают два поршня 2, упирающиеся своими колонками в подушки 8. На подушки нажимают две пружины 5, надетые на стержни 7. Сжатие пружин регулируется гайками 3. При увеличении давления в системе до максимальной уставки датчика, зависящей от степени сжатия пружины, одна из мембран преодолевает силу упругости пружины и перемещает вверх свой поршень, который воздействует на один из двух микро выключателей 6. Контакты микро выключателя при этом замыкаются. При снижении давления в системе до минимальной установки вторая пружина смещает поршень второй мембраны вниз. Поршень отходит от второго микро выключателя, и его контакты размыкаются.

Во время эксплуатации реле необходимо следить за состоянием контактной системы, а также производить проверку погрешности размыкания контактов и дифференциал. Давление определяют с помощью контрольного манометра со шкалой, соответствующей диапазону настройки реле. Проверку производят для нескольких точек шкалы, включая ее крайние точки. Для каждой точки делают два-три замера. Установить указатель на уставку срабатывания, создавая давление несколько больше уставки. После этого равномерно снижают давление до момента размыкания контактов. Затем для определения дифференциала повышают давление до замыкания контактов.

Результаты проверки можно считать удовлетворительными, если погрешность и дифференциал будут находиться в нормах, допустимых для данного аппарата.

4. ПОСТРОЕНИЕ ФУНКЦИОНАЛЬНЫХ СХЕМ.

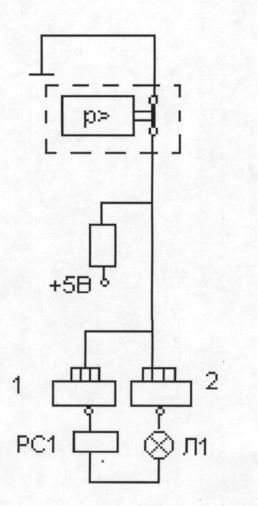

4.1 ФУНКЦИОНАЛЬНАЯ СХЕМА КОНТРОЛЯ ДАВЛЕНИЯ ОХЛАЖДАЮЩЕЙ ПРЕСНОЙ ВОДЫ

При срабатывании блокировки на выходе датчика давления формируется сигнал, логическая «1» которая поступает на интегральные схемы 1 и 2, на выходе этих схем будет логический «0», что приводит к зажиганию лампочки и реле РС1 получит питание, тем самым разомкнет свои размыкающие контакты. Одновременно с этим логическая «1» поступает на схему 14, выйдет «0», получит питание Р1 который замкнет свои контакты Р1. Отключится насос охлаждения пресной воды и ДГ остановится.

4.2 ФУНКЦИОНАЛЬНАЯСХЕМА КОНТРОЛЯ ТЕМПЕРАТУРЫ ТОПЛИВА
