Замочное кольцо отжимают прямой лопаткой (рис. 95, г), приподнимают вверх лопаткой с кривым захватом (рис. 95, д) и, удерживая в этом положении, плоскую лопатку вводят с торца под замочное кольцо (рис. 95, е). Затем, поддерживая замочное кольцо рукой, прямой лопаткой выводят его из углубления обода (рис. 95, ж). Снимают неразрезное бортовое кольцо и, перевернуть покрышку, снимают борт покрышки с конической полки обода (рис. 95, э).

Монтаж шины на обод колеса легкового автомобиля начинают с установки покрышки. Покрышку одним бортом надевают на обод колеса, после чего в нее вкладывают камеру. При этом необходимо сначала вставить вентиль в отверстие обода, а затем всю камеру заложить в покрышку. После этого покрышку с одной стороны сжимают так, чтобы второй борт находился в самом глубоком месте обода, и монтажными лопатками постепенно перекидывают второй борт за край обода. Это нужно делать осторожно, чтобы монтажной лопаткой не прижать камеру. Затем накачивают шину воздухом до нормы и проверяют, чтобы борт покрышки был плотно прижат к бортам обода.

Монтаж бескамерных шин нужно выполнять с особой осторожностью, не допуская повреждения бортов, так как может нарушиться герметичность шины. Для облегчения посадки шины h;i обод применяют обжимную ленту. После накачивания воздухом шину погружают в ванну с водой для проверки герметичности. Если ванны нет, то участок между бортом шины и закраиной обода колеса смачивают мыльной водой.

Подбирать новые шины для установки на автомобиль необходимо с одинаковым рисунком протектора. Покрышки, бывшие в употреблении, нужно подбирать по рисунку протектора и по степени износа. Износ передних и задних шин неодинаков. Чтобы износ шин был равномерным, их необходимо периодически через каждые 5000...6000 км переставлять согласно заводской инструкции.

Для каждой модели автомобиля установлена норма давления воздуха в шинах. Нормы давления воздуха в шинах приведены в табл. 7. Допускается отклонение от норм в небольших пределах: для грузовых автомобилей ±20 кПа (0,2 кгс/см²), для легковых ±10 кПа (0,1 кгс/см²). Более значительные отклонения в сторону уменьшения или увеличения давления сокращают срок службы шин.

Увеличение давления воздуха приводит к перегрузке нитей каркаса и их разрушению, протектор при этом изнашивается неравномерно. Еще более опасно уменьшение давления; снижение давления на 25% сокращает срок службы шин на 50%.

Категорически запрещается езда на спущенных шинах (даже на коротком расстоянии), так как может полностью разрушиться покрышка. Перед выездом из автотранспортного предприятия и в пути необходимо следить за давлением воздуха в шинах. Давление в шинах проверяется только манометром. Воздух в шины накачивают при помощи компрессора.

На каждом автомобиле шины рассчитаны на определенную нагрузку. Увеличение нагрузки приводит к увеличению прогиба шины, вследствие этого при работе шины происходит перегрев, износ каркаса и отслаивание протектора. Перегруженная шина мри наезде на различные предметы легко разрушается. Перегрузка шин может произойти при перевозке груза, превышающего нормы нагрузки на автомобиль, неправильном размещении груза в кузове (смещение груза на одну сторону или назад), где на одной шине при спаренных шинах, использовании М1ин неодинакового диаметра.

Эксплуатация покрышек, имеющих пробоины и другие механические повреждения, приводит к попаданию влаги в каркас и его загниванию. Такую покрышку нельзя будет отремонтировать. Покрышки, имеющие даже незначительные механические повреждения, необходимо сдавать в ремонт.

При вращении колеса возникают большие инерционные силы. Если масса колеса по окружности будет неодинакова, то появляется биение и покрышка постепенно разрушается. На многих автомобилях, в том числе ГАЗ-66, автобуса Паз и ЛАЗ, для балансировки колес имеются грузики, которые можно перемещать по окружности обода.

Мастерство вождения автомобиля, правильный выбор режима работы шин в различных условиях могут значительно увеличить их пробег. Езда с большой скоростью на поворотах и по плохим дорогам, резкое торможение и строгание автомобиля, пробуксовывание колес, езда по трамвайным рельсам и вплотную к бровке тротуара вызывают порчу и быстрое изнашивание шин. Во время работы и при постановке автомобиля в гараж нужно избегать наезда па разлитые нефтепродукты, так как они разрушают резину. При постановке автомобиля на длительное время шины необходимо разгрузить, устанавливая автомобиль на козелки.

Ошиповка шин (применение шипов противоскольжения) нужна для улучшения сцепления шин с дорогой. Шипы изготовляются in твердых сплавов. Они устанавливаются в шине при помощи особого пневматического пистолета. Высота шипа над поверхностью шины 1,5...2 мм. Тормозной путь при езде на шинах с шипами сокращается почти вдвое. Особенно эффективны шипы при движении но обледенелым и укатанным снежным дорогам. Шипы, как показывает опыт их применения, служат в течение «30 000 км пробега. Ил дорогах с твердым сухим покрытием, очищенным от снега, шины с шипами выгоды не дают.

Эксплуатация автомобиля в условиях бездорожья требует применения дополнительных средств повышения проходимости, к которым относятся звеньевые и траковые цепи противоскольжения, металлические колейные сетки и др. Наиболее распространенным средством являются цепи противоскольжения. Цепи должны быть хорошо натянуты и закреплены.

Неисправности ходовой части. К основным неисправностям относятся изнашивание деталей шарнирных соединений подвески, изнашивание деталей амортизаторов и течь жидкости из них, поломка листов рессор и пружин подвески, нарушение углов установки передних колес.

Изнашивание деталей подвески — шкворней, их втулок, подшипников, резьбовых втулок и пальцев — происходит вследствие длительной эксплуатации. Оно ухудшает управляемость автомобилем и повышает износ шин передних колес. Изношенные детали заменяют новыми.

Поломка листов рессор и пружин независимой подвески происходит главным образом от неосторожного вождения и перегрузки автомобиля.

В результате неосторожной езды в колесах могут быть погнуты диски или ободья. При незатянутых шпильках и гайках колес отверстия дисков под шпильки крепления разрабатываются и диски приходят в негодность. Неисправные колеса заменяются новыми.

Неисправности шин: износ, проколы и порезы, расслоение и разрыв каркаса. Чаще всего шины ускоренно изнашиваются из-за несоблюдения норм давления воздуха в них.

Конструктивные особенности и эксплуатационные свойства автомобильных шин

Автомобильное колесо, и шина в частности, является важным элементом, влияющим на основные эксплуатационные показатели автомобиля: динамичность, проходимость, безопасность, плавность хода и экономичность. Специфика автомобильной шины заключается в том, что она является продуктом другой отрасли, далекой от автомобилестроения. Для лучшего понимания процессов изменения эксплуатационных свойств автомобиля, инженер должен хорошо представлять не только устройство шины, но и технологию изготовления, существенно влияющую на свойства автомобильной шины.

Основными конструктивными элементами шины служат каркас из корда, бортовые кольца и резина с различным набором свойств, в зависимости от места ее расположения в шине. Материалом корда является кордовая ткань, состоящая из параллельно расположенных прочных нитей основы, переплетенных тонкими нитями утка. Нити основы могут быть вискозными, капроновыми, нейлоновыми и т. д. В качестве нитей может использоваться стальная проволока. Бортовые кольца на всех типах шин изготавливают из стальной проволоки, обеспечивающей надежное удержание шины на ободе.

Резина представляет собой смесь каучуков, вулканизирующих веществ (сера, селен и т. д.), веществ, ускоряющих вулканизацию (окись цинка, щелочь и т. д.), усилителей (сажа, каолин и т. д.), мягчителей (парафин, канифоль и др.), противостарителей. Всего в состав резины может входить более 20 наименований веществ, количество их определяется рецептурой резины, обеспечивающей получение определенных ее свойств.

Резина приготовляется механическим перемешиванием входящих в нее компонентов путем многократного пропускания через каскад шнеков и валков. Следует знать, что концентрация многих компонентов, сильно влияющих на свойства резины, не превышает одного процента.

Для воздухонепроницаемой резины используют особые виды каучука; после перемешивания смесь продавливается сквозь сито, очищающее резину от посторонних частичек, которые могут разрывать камеру или герметизирующий слой бескамерной шины.

Технология сборки шины существенно зависит от ее конструкции. Различают диагональные и радиальные шины. В радиальных шинах нити корда, проходя от одного борта до другого, располагаются в диаметральных плоскостях, т. е. имеют радиальное направление. В диагональных шинах нити корда образуют с диаметральной плоскостью угол порядка 50°. Каркас диагональной шины всегда имеет четное число слоев корда, послойно имеющих зеркальное направление нитей. Наложенные друг на друга нити корда в просвете образуют ромбы (рис. 2.46, а). Ромб является легкодеформируемой фигурой, что обеспечивает высокую эластичность шины. Однако пересекающиеся нити могут перетирать друг друга, и для повышения прочности приходится в каркас вводить много слоев корда. Это утяжеляет шину, увеличивает гистерезисные потери при деформации шины при ее качении, вызывает нагрев шины и увеличение коэффициента сопротивления качению.

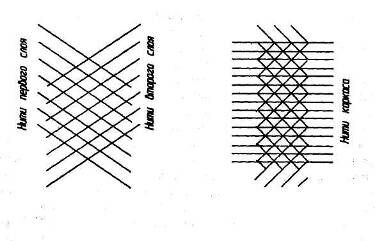

Рис. 2.46. Расположение нитей корда в зоне беговой дорожки диагональной (а) и радиальной (б) шины

В радиальной шине нити каркаса не пересекаются друг с другом, поэтому боковина может быть тоньше. В коронной части шины (в зоне беговой дорожки) имеются пояса корда, нити которых расположены под углами, противоположными друг другу. При этом, как видно на рис. 2.46, б, склеенные нити корда образуют в просвете треугольник. В отличие от ромба, треугольник является «жесткой» фигурой, поэтому радиальная шина, оставаясь легкодеформируемой в радиальном направлении, имеет плохо деформируемую беговую дорожку под действием боковых сил. В силу всего этого, радиальная шина имеет гораздо больший коэффициент сопротивления боковому уводу, меньше нагревается при движении, имеет меньший коэффициент сопротивления качения. Однако технология изготовления радиальной шины существенно сложнее технологии изготовления шины диагональной.

Таким образом, делаем вывод: качество автомобильных шин зависит и от состава резины, и от тщательности сборки. Если слои корда будут состыкованы неаккуратно, если слои корда и резины плохо прикатаны, и между ними будет оставаться воздух или водяной конденсат (в цехе сборки обычно большая влажность из-за утечек пара, используемого для вулканизации), то долговечность шины будет низкой. Несмотря на то, что по индивидуальному номеру шины может быть установлен ее сборщик, который несет персональную ответственность за качество сборки, выпускаемые шины обычно имеют большой разброс по качеству и долговечности.

Под долговечностью автомобильных шин обычно понимают срок их службы и наработки до полного износа рисунка протектора или выхода из строя из-за разрывов каркаса и расслоений. Имеются данные, что по износу протектора выбывает из эксплуатации около 70 % шин, а по разрыву каркаса и другим эксплуатационным повреждениям — около 30 %.

Связь интенсивности износа шины и крутящего момента, воздействующего на колесо, выражается степенной зависимостью с показателем степени 2...3. Таким образом, ведущие колёса, при равных прочих условиях, изнашиваются быстрее, чем ведомые. Износ шин автомобиля тягача больше износа шин одиночного автомобиля. Тормозной момент сильнее сказывается на износе шин, поскольку при торможении трущиеся участки шины по времени находятся в контакте с дорогой дольше, чем при буксовании шины. Нагрев участков шины будет больше, а соответственно, и интенсивность износа выше.

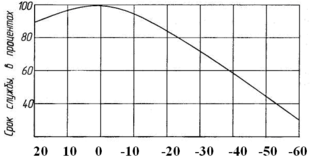

Рис. 2.47. Зависимость срока службы Рис. 2.48. Зависимость срока службы шины от радиальной нагрузки шины от давления воздуха

На рис. 2.47, по данным разных авторов, испытывавших различные шины, усреднено представлена зависимость срока службы шины от радиальной нагрузки (в процентах превышения номинального значения нагрузки). Как следует из графика, превышение на 50 % нормальной нагрузки на колесо сокращает срок службы шины примерно вдвое.

Специфическим вариантом радиальной перегрузки шины являются динамические нагрузки вследствие дисбаланса колеса. Признаком несбалансированности колеса служит износ протектора шины. Дисбаланс колеса зависит как от самой шины, так и обода, и ступицы колеса.

Внутреннее давление воздуха в шине весьма существенно влияет на ее долговечность. Оптимальное значение давления воздуха устанавливается заводом-изготовителем на основании доводочных испытаний автомобиля с учетом требований управляемости, плавности хода и долговечности самой шины. Усреднено, характер влияния давления воздуха в шине на ее ресурс показан на рис. 2.48.
