- глубина воды над водоупором, м.

- высота высачивания кривой депрессии над устьем скважины,м.

- потери напора при прохождении напора через фильтры (0,5-1 м.).

- длина фильтровой зоны скважины, м.

- радиус котлована,м.

- радиус кривой депрессии,м.

, где (7, с.176)

S – величина понижения грунтовых вод; S = 3м.

Поскольку в практике котлованы имеют неправильную форму, то для упрощения расчетов они приводятся к фиктивному радиусу круга.

, где (7, с.176)

F- фактическая площадь котлована.

Число иглофильтров в комплекте от 40 до 150 штук, шаг между иглофильтрами 0,75м. Тогда при длине контура L=446м, количество иглофильтров определяется по формуле:

Приток воды к одной установке определяется следующим образом:

В качестве ИГУ принимаем скваженный насос серии ЛИУ-2, с расходом

.(7, с.163)

Определение глубины погружения скважин в грунт может быть произведено по формуле:

, где (7, с.177)

- понижени еуровня грунтовых вод в центре котлована;

- дополнительное понижение у фильтра;

Приложение 3

Расчет конструкции котлована под пруд на всплытие.

Расчет на всплытие выполняется по првому предельному состоянию. Критерием устойчивости является соблюдение неравенства:

, где (СниП 2.09.03-85).

F – расчетное обобщенное силовое воздействие;

R – расчетная обобщенная несущая способность конструкции или основания.

Расчетное обобщенное силовое воздействие равно силе противодавления:

, где

Н – напор, равный 1,0м;

S – площадь пруда, ;

- удельный вес воды, равный 1 .

Площадь пруда определяется по формуле:

, где

a,b,l – габаритные размеры, м;

Расчетная несущая способность равна весу пригрузки конструкции с учетом пристости:

- условие не выполняется, следовательно необходимо выполнить мероприятия, связанные с укреплением дна и откосов котлована под пруд.

Наиболее дешевый и простой способ – это дополнительная пригрузка булыжным камнем. Т.о. при дополнительном пригружении расчетная несущая способность будет равна:

- условие выполняется.

Приложение 4.

Выбор насоса.

Исходные данные:

• Длина трубопровода ;

• Геодезический напор

Расчетный напор насоса определяется по формуле:

, где

- местные потери напора, м.

- коэффициент, учитывающий местные потери.

Местные потери напора определяем по формуле Вейсбаха-Дарси:

, где

- Коэффициент гидравлического трения.

- Длина трубопровода.

- Диаметр трубопровода.

- скорость движения воды в трубопроводе.

- Ускорение свободного падения.

, где

- число Рейнольдса.

, где

- Длина трубопровода.

- плотность жидкости.

- скорость движения воды в трубопроводе.

- динамический коэффициент вязкости жидкости или газа.

Скорость движения воды в трубопроводе:

Расход определяем по формуле:

Принимаем время откачки воды из пруда – 20 суток.

По рабочему напору подбираем погружной дренажный насос.

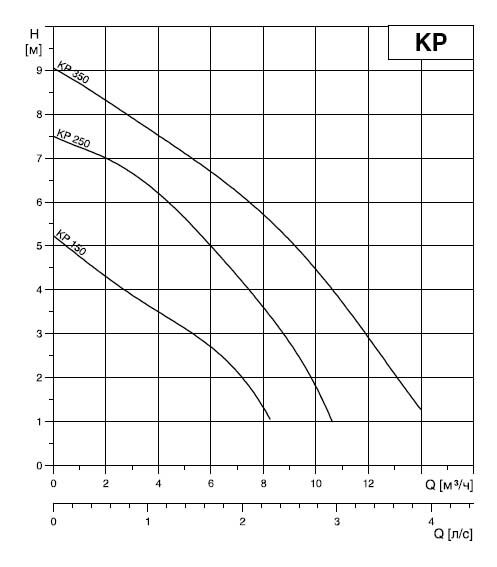

Принимаем погружной насос КР 250-А1 фирмы GRUNDFOS.

Приложение 5

Расчет стальных балок пролетного строения пешеходного мостика.

Сбор нагрузок

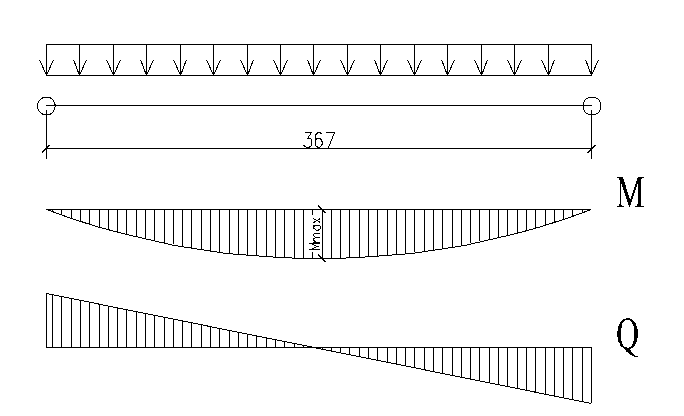

Балка пролетного строения.

Расчетный пролет балки , сбор нагрузки производим с 0,95 м.

Момент составит:

Требуемый момент сопротивления составляет:

Примем швеллер №10, где J = 174,0; W = 34,8 по ГОСТ 8240-89

Проверка сечения балки по I и II группам предельных состояний.

1. По допустимости нормальных напряжений:

Условие выполняется.

1. По допустимости касательных напряжений:

Условие выполняется.

1. По допустимости прогибов:

Условие выполняется.

Окончательно принимаем швеллер №10 по ГОСТ 8240-89

Приложение 6.

Дренаж теннисного корта.

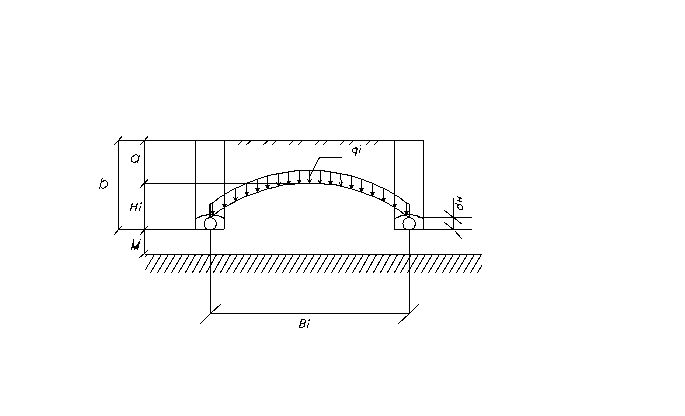

6.1. Расчет междренных растояний

а – норма осушения.

dн – наружный диаметр дрены, мм.

Bi – расстояние между дренами, м.

Нi – напор в середине междренного пространства.

М – расстояние между дренажами, расположенными в однородном грунте над водоупором.

Исходные данные для расчета дренажа:

• Интенсивность инфильтрационного питания принята ;

• Дренаж укладывается в насыпных грунтах с коэффициентом фильтрации 1 м/сут;

• Относительный водоупор на глубине 3-5 м;

• Максимальное положение грунтовых вод 1,0-2,0м от дневной поверхности, среднегодовое положение уровня – на глубине 1,7-1,8м.

, где

- общие фильтрационные сопротивления по степени и характеру вскрытия пласта, м.

- расчетный напор, м.

- проводимость пласта, .

- интенсивность инфильтрационного питания (средний за расчетный период приток к закрытым дренам, каналам), м/сут.

Общие фильтрационные сопротивления находятся по фор-ле:

, где

- фильтрационные сопротивления по характеру вскрытия пласта, м.

- коэффициент фильтрации грунта.

, следовательно заложение дополнительного дренажа нетребуется.

6.2. Расчет дождевых вод

Расходы дождевых вод, , л/с, следует определять по методу предельных интенсивностей согласно СниП 2.04.03-85 [2.11], по формуле:

, где

- среднее значение коэффициента, характерризующего поверхность стока.( п. 2.17).

А,n – параметры, определяемые по результатам обработки многолетних записей самопишущих дождеприемников, зарегистрированных в данном конкретном пункте. При отсутствии обработанных данных допускается параметр А определять по формуле:

, где

- интенсивность дождя, л/с на 1 га, для данной местности продолжительностью 20 мин при Р=1 год. (Снип. п.2.14.черт.1)

n – показатель степени; n = 0,59 (Снип. п.2.14.табл.4)

- среднее количество дождей за год; (Снип. п.2.14.табл.4)

Р – период однократного превышения расчетной интенсивности дождя; Р=0,5 (Снип. п.2.13.табл.5)

γ – показатель степени; γ=1,54 (Снип. п.2.14.табл.4)

F- расчетная площадь стока; F=648

- расчетная продолжительность дождя, равная продолжительности протекания поверхностных вод по поверхности и трубам до расчетного участка, мин.

, где

- продолжительность протекания дождевых вод до уличного лотка (Снип. п.2.16)

- то же, по уличным лоткам до дождеприемника.

- то же, по трубам до расчитываемого сечения.

Время поверхностной концентрации дождевого стока следует определять по расчету или принимать в населенных пунктах приотсутствии внутри-квартальных закрытых дождевых сетей равным 5-10 мин или при наличии их равным 3-5 мин.

Определение глубины наполнения канала:

Т.о. в дождевом лотке с расходом и уклоном , обеспечивается глубина наполнения h=0,084м.

Приложение 7

Технология и организация строительных работ.

7.1 Расчет производительности экскаватора при производстве дренажных работ по теннисному корту

Грунт – песок среднезернистый (группа грунта – I по [8]). Необходимо выбрать экскаватор, определить его эксплуатационную производительность и время работ.

Решение задачи. Для выполнения работ рассмотрим два варианта мини – экскаваторов обратная лопата:

1. Марка BOBCAT 316 с емкостью ковша 0,02 м³ и максимальной глубиной копания 1550мм [w.w.w. mini-ekskavator.ru]

2. Марка ЭО- 0321Б с емкостью ковша 0,05 м³ и максимальной глубиной копания 2000мм[Каталог «РЕКСТРОМ»]

Критерии выбора:

1. по глубине копания

2. по ширине копания

3. по высоте выгрузки

Вариант I.

Расчет производительности экскаватора BOBCAT 316:

[3, с.11], где
