144443 (594067), страница 5
Текст из файла (страница 5)
Отделка влажных помещений (ванные комнаты, душевые, сауны, бани), фасады зданий и сооружений требует применения специальных грунтовочных составов. Наносимые грунты должны создавать на поверхности основания тонкий гидроизолирующий слой, препятствующий проникновению влаги внутрь.
Гипсолитовые блоки перед наложением плитки должны грунтоваться в обязательном порядке. При этом грунт впитывается и создает пленку, которая не позволит клею терять влагу. Слишком быстро высыхающий клей теряет в прочности и плитка со временем может отвалиться.
Для подготовки под финишную отделку лучше всего использовать грунтовки и краски одного и того же производителя. Это обеспечит конечный, качественный результат всей работы. Каждая серьезная компания выпускает свою линейку продуктов и гарантирует совместимость различных материалов. Для того чтобы добиться хорошего результата важна не толщина наносимого слоя грунтовки, а ее тип и предназначение. Стоит еще раз подчеркнуть, что обработка грунтом обязательна к применению с соблюдением всех технологических норм. выбор материалов .
Грунтовка всесезонная, бесцветная (АК-027)
ТУ РБ 06075370.009-98
Акриловая грунтовка для пропитки пористых поверхностей (бетонных, кирпичных, оштукатуренных) (допускается применение грунтовки до минус 20°С) перед последующей окраской краской АК-127. Обеспечивает лучшую адгезию (сцепление) краски с поверхностью, сокращает расход краски.
Расход — 150-250 г/м2.
Время высыхания при (20±2)°С — 1 час.
Готовая к применению для отделки.
2.4 Технология выполнения
Подготовка поверхностей фасадов под окраску фактурными красками.
Виды фасадных поверхностей
Подготовка под грунтовку
Грунтовка
1. Бетонные
Не подлежат шпатлеванию. Дефекты (околы, раковины, трещины, неровности) устранить перетиркой полимерцементным раствором. Устранить следы смазки, жира. Высолы очистить щёткой. Отмеливающие поверхности промыть струёй воды под давлением. Зеркальные поверхности обработать мокрой пескоструйкой или зашкурить. Просушить до влажности не более 4 %.На плотный, прочный, без отмеливания бетон нанести грунтовку. На пористый, отмеливающий, легкий бетон нанести глубоко проникающую пропитку, через сутки - грунтовку.
2. Оштукатуренные обычной штукатуркой
Новая штукатурка подлежит окраске не ранее 4 недель после ее выполнения (влажность не более 8 %). При ремонте старой штукатурки:
На новую плотную, прочную цементно-песчаную штукатурку нанести грунтовку. На новые известково-цементные, отремонтированные, неравномерно впитывающие, пористые, с осыпью песка штукатурки нанести глубоко проникающую пропитку до полного впитывания, а через сутки - грунтовку. Подшпатлеванные места вновь огрунтовать.
- удалить непрочные места, расшить трещины;
- восстановление производить близким по составу и прочности раствором;
- наплывы сошлифовать, впадины выровнять в общую плоскость;
- отремонтированные места выдержать не менее 7 суток.
Перед окраской штукатурку промыть и просушить.
. Оштукатуренные декоративными (терразитовыми и камневидными) штукатурками
Окраске подлежит декоративная штукатурка при высокой степени разрушения. Ремонт терразитовой штукатурки выполнить терразитовым раствором под тон существующей. Ремонт камневидной штукатурки выполнять раствором, близким по составу, прочности и цвету неповреждённым участкам штукатурки. Отремонтированные места обработать под фактуру существующей штукатурки. Перед окраской промыть и просушить.
Терразитовую штукатурку огрунтовать глубоко проникающей пропиткой, а через сутки - грунтовкой. На камневидные штукатурки нанести грунтовку.
Штукатурка старых зданий-памятников архитектуры
Ремонт штукатурки выполнять в соответствии с проектом реставрации. Восполнение утрат выполнять раствором, аналогичным первоначальному. Произвести перетирку всей поверхности подобранным раствором. Просушить до влажности не более 8 %.
Штукатурку пропитать глубоко проникающей пропиткой до полного насыщения. При необходимости выровнять поверхности шпатлёвкой. Нанести грунтовку.
Оштукатуренные места потерь облицовки из керамической плитки, блоков, кирпичей
Штукатурку мест с утраченной облицовкой выполнять цементно-песчаным раствором М-100 с расшивкой под облицовку и обработать под её фактуру. Просушить до влажности не более 8 %. Окраска силикатной и силиконовой краской оштукатуренных мест рекомендуется при ремонте облицовки из крупноразмерной керамической плитки и блоков.
Штукатурку пропитать грунтовкой. Через сутки - окрасить поштучно колерами, различающимися на 2 - 3 тона.
Силикатный кирпич
Ремонт мест разрушений кирпичных поверхностей и заполнение пустых швов производить известково-цементным раствором М-100. Фасад промыть и просушить.
Кладку из силикатного кирпича пропитать глубоко проникающей пропиткой. Через сутки - нанести грунтовку.
Красный кирпич
Швы заполнить известково-цементным раствором М-100. Места разрушений кирпичных поверхностей отремонтировать полимерцементным раствором. Высолы очистить щётками.
Слабые, выветрившиеся поверхности кирпича пропитать глубоко проникающей пропиткой. Через сутки на всю поверхность кладки нанести грунтовку.
Окрашенные фасады
Для окраски силикатной краской полностью удалить окрасочные слои, так как силикатные краски не совместимы с другими красками. Старую силикатную краску счистить щётками и смыть водой. Для окраски силиконовыми красками удалить слабые, не обладающие несущей способностью, растрескавшиеся, отслаивающиеся, отмеливающие старые окрасочные слои. Удаление производить механическим способом, очисткой горячей водой под давлением или химическими смывками. Обладающие несущей способностью старые окрасочные слои промыть, глянцевые покрытия зашкурить.
При окраске силикатными красками на очищенные от старых наслоений поверхности нанести глубоко проникающую пропитку, выровнять шпатлёвкой плоскости и огрунтовать. При окраске силиконовыми красками глубоко проникающую пропитку наносить только на слабые, отмеливающие или очищенные от старых слоев основания. Выровнять поверхности шпатлёвкой и огрунтовать.

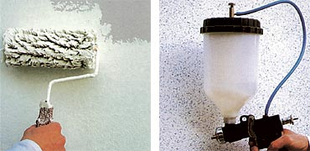

Очистка поверхности.(рис.1)
Нанесение грунтовки (рис2)
Рис.3
Начните накладывать краски на поверхность произвольными, пересекающими друг друга полосами, периодически “заряжая” валик или кисть краской.(рис.3). Покрыв примерно поверхность в 1 м2, проходим по всему этому участку валиком (кистью) параллельными полосами, чтобы у нас получилась однородная фактура.
2.5 Требования к качеству
Поверхности, подготовленные к окраске, должны быть сухими, ровными и чистыми. Влажность окрашиваемых поверхностей не должна превышать:для оштукатуренных и кирпичных - 5%,
бетонных -4%,
деревянных - 12%.
Свежевыполненная окраска предохраняется от повреждений и загрязнений.
Запрещается производить окраску фасада водными красками при круглосуточной температуре воздуха ниже +5°С, красками на растворителях -при температуре ниже -10°С; в жаркую погоду при прямом воздействии солнечных лучей; во время дождя и по сырому фасаду после дождя; при сильном ветре; зимой по наледи, во время снега и по сырому фасаду после снега. При окраске фасадов необходимо обеспечивать:
-соответствие применяемых материалов рекомендованным в паспорте и их качество; наличие паспортов и сертификатов на все применяемые материалы;
-условия хранения в соответствии с требованиями нормативных документов;
-соблюдение технологических режимов и последовательности нанесения слоев;
-однотонность окраски, отсутствие полос, пятен, подтеков, морщин, просвечивания нижележащих слоев;
-ровность линий закраски сопрягаемых поверхностей, окрашиваемых в разные цвета;
-правильность стыковки захваток при работе с наполненными составами.
При подготовке поверхностей фасада к окрашиванию производится удаление отслоившихся окрасочных слоев механическим способом - скребками, шпателями, дисками и прочими инструментами. При частичном удалении окрасочных слоев поверхности фасада промываются от копоти, грязи и пыли. Полное удаление старого многослойного покрытия выполняется с помощью химических смывок, растворяющих и разрыхляющих старые окрасочные слои. После вспучивания старой краски производится ее очистка шпателями, скребками и промывкой сильной струей паровоздушной смеси. Очистка поверхности и трещин на старой краске от пыли, грязи, брызг и потеков раствора, жировых пятен и высолов предусматривается при помощи механических наждачных кругов с использованием шлифовальной машины, скребков и щеток, реагентов и агрегата высокого давления. Расчистка при реставрации производится составами типа «АФГ» с последующим обезжириванием растворителями 649, 147 и т.д.
Загрязненные участки поверхности после очистки промываются водой и просушиваются.
Жировые пятна перед промывкой водой удаляются 20%-ным раствором соляной кислоты, масляные пятна с железобетонных панелей - скипидарно-меловой пастой типа «Леваке». Места, очищенные от ржавчины, перед окраской огрунтовываются. Для закрепления промытые и просушенные поверхности перед выполнением дальнейших работ по окраске огрунтовываются глубокопроникающей грунтовкой, рекомендованной в паспорте, совместимой с применяемыми отделочными материалами.
Ремонт оштукатуренных, кирпичных, бетонных, деревянных и металлических поверхностей производится с восстановлением разрушенных участков, архитектурных деталей, заделкой трещин и неровностей. Бугры на поверхностях сглаживаются дисками. Выравнивание неровностей - впадин, участков с удаленной краской и прочее - производится по насечке глубиной 3-4 мм (не менее пяти насечек на 100 см2) полимерцементным раствором на латексе из сухой цементно-песчаной смеси М-100 на мелком песке. Этим же раствором заделываются трещины, раковины, каверны и т.п., и тщательно затираются поверхности.
Выравнивание неровностей шпатлевкой запрещается во избежание отслоений. Шпатлевка служит для сглаживания шероховатых поверхностей. Ее толщина не должна превышать 0,5 мм.
Для сглаживания поверхностей, прежде окрашенных прочными тонкодисперсионными красками, применяются пастообразные шпатлевки на растворителях (в зимнее время), обладающие эластичностью и прочным сцеплением. Шпатлевание производится по чистым, промытым и просушенным поверхностям. Для сглаживания вновь оштукатуренных поверхностей фасада применяется порошкообразная цементная фасадная шпатлевка, затворяемая водой. Она должна быть водостойкой.
Шпатлевание производится по влажным поверхностям. Шпатлевка из малоусадочных составов с полимерными добавками разравнивается сразу же после нанесения со шлифованием отдельных участков; при нанесении других видов шпатлевочных составов поверхность шпатлевки после высыхания отшлифовывается. Прошпатлеванная поверхность должна быть ровной, без пузырей, трещин и механических включений. Бетонные поверхности фасада не шпатлюют. Заделка волосяных трещин на поверхностях производится эластичными пастообразными шпатлевками для фасадных работ. Поверхности фасадов с шероховатой фактурой (кроме памятников архитектуры) окрашиваются наполненными составами, которые обеспечивают выразительность поверхностей, не требуют шпатлевания и укрывают волосяные трещины.
Поверхности перед окраской обязательно грунтуются специальной грунтовкой или более жидкой краской. Огрунтовка и окраска выполняются сплошным равномерным слоем, без пропусков и разрывов. Нанесение каждого слоя производится после полного высыхания предыдущего. Окраска выполняется валиками или кистями. При окраске краскораспылителями необходимо защищать столярку, остекление, облицовку и прочие не подлежащие окраске поверхности. Расход при механизированном нанесении краски превышает расход при ручном нанесении в 1,3-1,5 раза. При выполнении работ пистолетами-распылителями необходимо соблюдать следующие правила: окрасочный состав наносится по двум взаимно-перпендикулярным направлениям: первый слой - перемещением краскораспылителя в вертикальной плоскости, второй - в горизонтальной; скорость перемещения должна быть равномерной и составлять 14-18 м/мин; для получения равномерного покрытия наносимая полоса материала должна перекрывать ранее нанесенную на 0,3 ширины.
Перед окраской поверхностей фасадов механизированным способом должны быть закрыты полиэтиленовой пленкой окна, оконные сливы, пояски, водосточные трубы, асфальтовая отмостка, откосы, двери грунтованные. При окраске наполненными составами стыки захваток должны проходить по границам архитектурных деталей или по оконным проемам во избежание образования разнотонных полос. Нанесенные окрасочные составы вплоть до их полного высыхания предохраняются от прямого воздействия солнечных лучей. При работе в зимнее время краски на растворителях хранятся в отапливаемых помещениях. На рабочее место они поставляются в утепленной таре в количестве, необходимом для работы.
Запрещается производить окраску фасадной краской деревянных и металлических поверхностей. Деревянные поверхности столярки выравниваются шпатлевкой по дереву, зашкуриваются и окрашиваются краской по дереву для наружных работ. Металлические поверхности очищаются от ржавчины и краски, обезжириваются, огрунтовываются и окрашиваются краской по металлу.
Технологическая последовательность работ по окраске фасадов должна носить комплексный характер и включать:
-пропитку – импрегнацию для закрепления ослабленных оснований, обеспыливания, улучшения адгезии;
-шпатлевку для выравнивания и создания однородной фактуры поверхности;
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
