ГОСТ 12.1.005-88 и нормам проектирования соответствующих зданий и сооружений, 18⁰С;

tн – расчетная зимняя температура наружного воздуха (⁰С), равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92 по СНиП 2.01.01-82, -22 ⁰С;

t^н – нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, 4 ⁰С;

_в – коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, 8,7 Вт/м^{2. 0}C.

R₀^тр1=1· [18- (-18)]/4·8,7=1,034 м^{2 . 0}С/Вт.

3. Определяем R₀^тр2 по таблице 1б^* СНиПа в зависимости от величины ГСОП (градусо-сутки отопительного периода).

ГСОП = (t_В-t_ОТ.ПЕР.) x z_ОТ.ПЕР,

где t_В – расчетная температура внутреннего воздуха, принимаемая согласно ГОСТ 12.1.005-88 и нормам проектирования соответствующих зданий и сооружений;

t_ОТ.ПЕР., z_ОТ.ПЕР. – соответственно средняя температура (⁰С) и продолжительность (сутки) периода со средней суточной температурой воздуха ниже или равной 8⁰С по СНИП II.01.01.-82.

Для Новочеркасска вычисляем:

ГСОП = [18-(-0,4)]х175 = 3220 ( ⁰Ссут);

R₀^тр2 = 2,527 м^{2 . 0}С/Вт.

4. Определяем сопротивление теплопередаче принятой конфигурации ограждения R₀ по формуле:

R₀=1/α_В + R₁ + R₂ +…+ R_n + 1/α_Н ,

где: R₁, R₂,…, R_n – термическое сопротивление 1,2,…,n-ого слоя ограждающей конструкции, R_i = δ_i/ λ_i ;

α_Н – коэффициент теплопередачи (для зимних условий) наружной поверхности ограждающей конструкции, Вт/(м^{2 . 0}С);

δ - толщина слоя, м;

λ – расчетный коэффициент теплопроводности материала слоя, Вт/(м^{2 . 0}С).

R₀=1/8,7+0,025/0,93+0,51/0,81+0,07/0,041+0,02/0,93+1/23=2,543м²⁰С/Вт.

5. Проверяем условия: R₀ R₀^тр1, R₀ R₀^тр2 :

2,543 м^{2 . 0}С/Вт 1,034 м^{2 . 0}С/Вт;

2,543 м^{2 . 0}С/Вт 2,527 м^{2 . 0}С/Вт.

Проанализировав полученные результаты убеждаемся в приемлемости данной конструкции стены.

Инженерное оборудование

В проекте предусмотрены следующие системы.

1. Хозяйственно-питьевого водоснабжения;

2. Центрального горячего водоснабжения;

3. Бытовая канализация;

4. Ливневая канализация.

1.6.1 Теплоснабжение

Теплоснабжение проектируемого дома осуществляется от действующей котельной СКГМИ, подключение предусмотрено непосредственно через ранее запроектированное ЦТП дома Агромстроя по улице Тельмана. Теплоносителем служит горячая вода, температурой в точке подключения 110°С. Трубопроводы тепловых сетей прокладываются в непроходных каналах типа КЛ и по подвалу здания. Компенсация тепловых удлинении осуществятся углами поворота и П-образными стояками. Конструкция тепловой изоляции – минираловатными изделиями на синтетическом связующем. Максимальный часовой расход тепла – 672,8 кВт.

1.6.2 Отопление и вентиляция

Система отопления принята однотрубная тупиковая с П-образными стояками. Трубопроводы отопления подключаются в узле ввода через элеватор. В узле ввода устанавливаются приборы автоматического оборудования подачи теплоты на отопление. Температура теплоносителя на отоплении 70°С.

В жилом доме запроектирована приточно-вытяжная вентиляция с системой естественного побуждения. Вытяжка предусмотрена через вытяжные каналы в санузлах и кухнях. Воздуховоды проектируются шлакобетонные. Приток – через форточки в жилых комнатах и кухнях, а так же естественной инфильтрацией через наружные ограждения.

1.6.3 Водоснабжение

Система внутреннего водопровода запроектирована из стальных оцинкованных водо-газопроводных труб ГОСТ 3262-75*, прокладываемых открыто и окрашиваемых по цвет стен масляной краской за 2 раза. Магистральная сеть тупиковая, прокладывается под потолком подвала и изолируется минераловатными матами на фенольном связующем, с последующим покрытием лакостеклотканью по рубероиду.

Внутренние сети горячего водоснабжения запроектированы из стальных водо-газопроводных оцинкованных труб ГОСТ 3262-75*. Магистральные сети горячего водоснабжения изолируются аналогично трубопроводам холодного водоснабжения.

1.6.4 Канализация

Отвод бытовых стоков принят через внутреннюю сеть канализации и колодцы на выпусках в городскую сеть. Внутренняя канализация выполняется из чугунных канализационных труб ø100мм; ø50мм по ГОСТ 6942.3-80.

Отвод ливневых и талых вод по внутренним водостокам через колодцы на выпусках принят в городскую ливневую канализацию.

Монтаж внутренних систем канализации производить в соответствии со СНиП 3.05.01-85.

1.6.5 Электроснабжение

Электроснабжение проектируемого дома осуществляется от ранее запроектированной трансформаторной подстанции типа К-42-630 МЧ. Электроснабжение осуществляется напряжением питающей сети с глухо-заземленной нейтралью 320/220 В. На лестничных клетках на каждом этаже предусмотренны совмещенные этажные щитки, в которых устанавливаются счетчики учета электроэнергии, автоматы для защиты сетей и пакетные выключатели. Все металлические токоведущие части электрооборудования подлежат заземлению путем присоединения к нулевому проводу сети.

1.6.6 Газоснабжения

Газоснабжение проектируемого жилого дома предусмотрено от существующих наружных сетей 70^ти квартирного жилого дома. Проектом предусмотрена установка бытовых газовых плит для приготовления пищи.

1.6.7 Слаботочные системы

Телефонизация.

Наружные сети выполняются от существующего распределительного щитка по заявкам жильцов.

Радиофикация.

Внутренняя сеть выполняется по индивидуальным чертежам в стойке установленной на крыше.

Телевидение.

Проектом предусмотрена установка антенны типа АТКГ-1,1.6,0.

Молниезащита.

Молниезащита выполнена согласно РД.34.21.122-87.

Охрана окружающей среды

В рабочем проекте предусматривается благоустройство территории вокруг жилого дома с устройством автодорог и площадок с твердым покрытием, площадки для отдыха взрослых и детей, хозяйственные площадки, площадки для стоянки автомашин.

Территория вокруг дома озеленяется посадкой деревьев кустарников и устройством газонов.

Вертикальная планировка участка выполнена с учетом существующего рельефа местности, что обеспечивает отвод поверхностных вод от проектируемого жилого дома и соседних с ним по лоткам автодорог.

РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ

Расчет и конструирование многопустотной панели перекрытия

Исходные данные на проектирования

Требуется рассчитать и законструировать сборную железобетонную конструкцию междуэтажного перекрытия жилого здания при следующих данных:

• поперечный пролет 5400м;

• кратковременная нагрузка 3500Н/м².

Несущий элемент многопустотная панель с круглыми пустотами, имеющая номинальную длину 5,4м ширину 1,5м и высоту 22см. Панель опирается на несущие внутренние стены. Действующие нагрузки на перекрытие см. табл. 2.1.

Расчет многопустотной плиты по предельным состояниям первой группы.

Определение нагрузок и усилий

Подсчет нагрузок на 1 перекрытия приведен в табл.2.1

Таблица 2.1.

Расчетная нагрузка на 1 м при ширине плиты равной 1,5м

с учетом коэффициента надежности по назначению здания :

постоянная g = 4,076 · 1,5 · 0,95 = 5,81кН/м

полная g + υ = 8,276 · 1,5 · 0,95 = 11,79кН/м

υ = 6,6 · 1,5 · 0,95 = 9,405кН/м

Нормативная нагрузка на 1 м:

постоянная ;

полная ;

постоянная и длительная: .

Усилия от расчетных и нормативных нагрузок

От расчетной нагрузки:

;

.

От нормативной полной нагрузки:

;

.

От нормативной постоянной и длительной нагрузок:

.

Q = 8 ·5,26 / 2 = 21,04кН

Установление размеров сечения плиты

Высота сечения многопустотной (7 круглых пустот диаметром 15,9см ) предварительно напряженной плиты.

;

рабочая высота сечения

;

Размеры:

толщина верхней и нижней полок: (22-15,9) · 0,5=3,05 см.

ширина ребер: средних – 4,0 см, крайних – 6,85 см.

В расчетах по предельным состояниям первой группы расчетная толщина сжатой полки таврового сечения см; отношение , при этом вводится в расчет вся ширина полки см; расчетная ширина ребра .

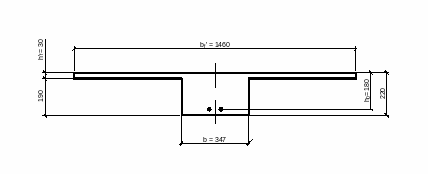

Рис. 2.1

Характеристики прочности бетона и арматуры.

Таблица 2.1.

Предварительное напряжение арматуры равно:

Характеристики
