2.3. НАРУЖНАЯ И ВНУТРЕННЯЯ ОТДЕЛКА

2.3.2. Ведомость отделки фасада

2.3.1. Ведомость отделки помещений.

3. РАСЧЁТНО-КОНСТРУКТИВНЫИ РАЗДЕЛ

1. РАСЧЕТ ШИРИНЫ ПОДОШВЫ ФУНДАМЕНТА ПОД ВНУТРЕННЮЮ СТЕНУ

3.1.1.Подсчет нагрузок

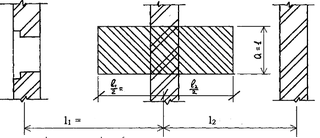

В соответствии с рисунком 3.1. , с грузовой площади А_гр , м²

подсчет нагрузок на фундамент N^н(р), кН, вычисляют по формуле:

N^н(р)=( N^н(р)_кр+ N^н(р)_ч.п +N^н(р)_м.э.п.+ N^н(р)_п.п.)* А_гр + N_ст+ N_пер (0)

где N_кр –нагрузка от крыши, Н/ м²

N_ч.п -нагрузка от чердачного перекрытия, Н/ м²

N_м.э.п. – нагрузка от междуэтажного перекрытия, Н/ м²

N_п.п. – нагрузка от перекрытия над подвалом, Н/ м²

N_ст – нагрузка от стены, Н

N_пер – нагрузка от перегородки, Н

Рис. 3.1.

3.1.2.Нагрузка от крыши.

q=4610 Н/ м²

q^н=4010 Н/ м²

3.1.3.Нагрузка от чердачного перекрытия

Подсчитывают в соответствии с рис.3.2 , таблица 3.3

Рис.3.2

q=4610 Н/ м²

q^н=4010 Н/ м²

Таб.3.3 Подсчет нагрузок

3.1.4. Нагрузка от междуэтажного перекрытия

Берется из расчета ж/б перекрытия:

q= 5750 Н/ м²

q^н=4900 Н/ м²

3.1.5. Нагрузка от перекрытия над подвалом

Подсчитывают в соответствии с рис.3.3 , таблица 3.4

Рис.3.3

q= 6300 Н/ м²

q^н=5350 Н/ м²

Таб.3.4 Подсчет нагрузок

3.1.6.Нагрузка от стены

Определяем нагрузку от стены N^н_ст,Н/м, по формуле

q^н_ст=Н*а*h* γ_f

Где Н-высота кладки; м

а-длина ленты фундамента, на которую собираются нагрузка, п.м;

h- толщина стены, м

γ_f - плотность кипрпича; Н/ м², см. таб.III 4 [2]

q^н_ст =17,3*0,4*1*18000=124560

Расчетную нагрузку от стены вычисляют по формуле:

q=q^н* γ₁ (1)

q=124560*1,1=137016

3.1.7.Определяем нормативную нагрузку от перегородок q^н_пер, Н/м² по формуле:

q^н_пер=(H_пер*б*ℓ/2)* γ_f*n

Где H_пер-высота перегородки; м

б-толщина перегородки; м

ℓ-длина перегородки по проекту; м

n-количество; шт

q^н_пер=(2.5*2.74/2*0.12)*18000*5=36990 Н/м²

Расчетную нагрузку от перегородок определяем по формуле (1):

q=36990*1,1=40689

3.1.8.Грузовую площадь для подсчета нагрузок определяют по формуле:

А_гр=1п.м. *ℓ/2

где ℓ - расстояние между осями, м

А_гр =1*7,34/2=3,67

По формуле (0) подсчитываем общую нагрузку на фундамент:

N^н=(4010+4010+4900+5*5350)*3,67+124560+36990=338780

N^р=(4610+5750+5*6300+4610)*3,67+137016+40689=348250

3.1.9. Ширину подошвы фундамента в , м вычисляем по формуле:

в=А/а

где А- площадь фундамента, м², вычисляют по формуле А= N^н/(R-d* γ₀)

где R – расчетное сопротивление грунта, кН/ м²

d – глубина заложения фундамента плиты,м

γ₀ – средний удельный вес материала фундамента и грунта на его обрезах, кН/ м³

А=338,78/(300-1,97*20)=1,3

в=1,3/1=1,3

Фундаментная плита принимается по каталогу, см [11] , ФЛ 14.12-3

длина 1180, ширина 1400, высота 300, масса 0,91 т.

3.1.10. Расчет арматуры фундаментной плиты

Давление от здания на грунт б, кН/ м² , вычисляют по формуле:

б=( N^н +а*b* γ₀*d)/а*b≤[R] (2)

б=(338,78+1*1,4*20*1,97)/1*1,4=281,38

Исходя из условия формулы (2) б=281,38≤R=300 кН/ м², следует что грунт выдержит давление от здания.

Изгибающий момент, действующей на фундаментную плиту М, кН*м, вычисляют по формуле:

М=(б*с²)/2

где с – расстояние, м, вычисляют по формуле:
