Испытательный прибор состоит из корпуса, на котором закреплена подъемная пластина с рабочим столом, а также отполированного шарика диаметром 10 мм, изготовленного из закаленной стали. Помимо этого, должно присутствовать устройство для плавного приложения нагрузки и аппаратура для измерения глубины вдавливания шарика.

Данная операция выполняется так. Образец кладется на рабочий стол устройства лицевой стороной перпендикулярно к приложению нагрузки. После этого в течение 5 с вдавливают шарик в образец и замеряют глубину вдавливания. Далее нагрузку увеличивают плавно и доводят до значения 500 Н. Через 30 с после воздействия нагрузку снижают до 9,8 Н и замеряют глубину вдавливания. На каждом образце следует провести замеры в трех точках, которые отстоят друг от друга на расстояние 10 мм и на такое же расстояние от кромок.

Твердость лицевой поверхности определяется по формуле:

Н = F/nDh,

где F — испытательная нагрузка, Н;

D — диаметр шарика, мм;

h — глубина вдавливания шарика, мм.

За окончательное значение принимается среднее арифметическое значение трех результатов измерений. Как уже говорилось выше, для транспортировки гипсокартонные и гипсоволокн истые листы собирают в пакеты. Для перевозки пакетов необходимо использовать поддоны или подкладки, выполненные из дерева, пластика и других материалов. Для обвязки пакетов применяют синтетическую или стальную ленту. Кроме этого, транспортные пакеты иногда заворачивают в полиэтиленовую пленку. Сечение обвязок, их число и размеры поддонов указываются в техническом регламенте производителя листов. Транспортируются пакеты только в вертикальном положении.

Храниться гипсокартонные или гипсоволокнистые панели должны в помещениях с сухой и нормальной влажностью воздуха. Укладывают их по видам и размерам. Транспортные пакеты допускается укладывать в штабеля, высота которых не должна быть больше 3,5 м. При погрузочноразгрузочных, транспортных и складских работах нужно избегать нанесения ударов по пакетам и отдельным листам.

1. Технические условия

Облицовка существующих стен гипсокартонными листами (ГКЛ) решает следующие задачи:быстрое выравнивание старых неровных стен;создание идеально ровных поверхностей под отделку;улучшение звукоизоляции и теплоизоляции помещения;создание полости для прокладки необходимых коммуникаций (телефонные, компьютерные сети, системы безопасности и т.п.).Существует два способа облицовки стен гипсокартонными листами (ГКЛ):1. бескаркасный монтаж – закрепление ГКЛ на существующем основании с помощью специального гипсового клея, т.н. "сухая штукатурка";2. каркасный монтаж – на каркас из металлических профилей, деревянных брусьев или гипсокартонных реек. Используется чаще, чем бескаркасный.Бескаркасный монтаж гипсокартонных листовДля облицовки стен этим методом используют стандартные гипсокартонные листы толщиной 12,5 мм и клей (фирма RIGIPS производит клей RIGIPS ANSETZBINDER).Максимально допустимая высота облицовки с помощью клея - 3 м.При облицовке стен с использованием гипсового клея к основанию предъявляются следующие требования:оно должно быть прочным, не иметь осыпающихся участков;не должно подвергаться пространственной деформации;должно быть защищено от влияния избыточной влажности;не допускается появление конденсата и промерзание.Остатки строительных растворов, воска, масел и прочих веществ, ухудшающих контактную способность клея, должны быть удалены. Свежий сырой бетон (или цементно-песчаный раствор) должен сначала высохнуть. На гладкие поверхности (бетон) предварительно наносят грунтовку RIKOMBI-KONTAKT. Основания, сильно впитывающие влагу (газобетон, кирпичная кладка, гипс) грунтуют RIKOMBI-GRUND. При комбинировании "сухой" и "мокрой" штукатурки, первыми выполняются участки "мокрой" штукатурки.

С целью оптимизации рабочего процесса следует сразу осуществить прирезку на нужную длину требуемого количества ГКЛ. Прирезку нужно осуществлять, учитывая, что для вентиляции во время затвердения клея необходимы зазоры: между ГКЛ и полом — 10 мм, между ГКЛ и потолком - 5 мм. Сразу же можно заготовить подкладки из дерева или гипсокартона для обеспечения зазора между полом и ГКЛ.Перед установкой ГКЛ производят монтаж скрытой проводки. Монтажные коробки под розетки и выключатели, распределительные коробки должны выступать над поверхностью основания приблизительно на 20 мм.Клей приготавливают согласно инструкциям производителя (см. на мешке) и наносят на тыльную сторону ГКЛ. В местах оконных и дверных проемов, умывальников, кронштейнов, дымоходов и т. п. клей наносят на всю поверхность. Приставляют плиты с нанесенным клеем к стене. Постукивая по ним резиновым молотком, плотно стыкуют одну с другой и выравнивают по вертикали и по одной линии.

Каркасный монтаж гипсокартонных листовМонтаж на гипсокартонные рейки. Для выравнивания больших неровностей прикрепите к стене с помощью клея вырезанные из ГКЛ рейки с шагом 60 см. Если стена не является несущей, дополнительно закрепите рейки дюбелями через каждые 60 см. Выровняйте рейки по вертикали и по одной линии. Приклейте ГКЛ толщиной 12,5 мм с помощью тонкого слоя шпаклевочной массы для швов RIGIPS Fugenfuller Super. Облицовка на деревянных рейках. Там, где невозможна облицовка стен с помощью клея (большие неровности, осыпающаяся штукатурка и пр.), можно крепить ГКЛ толщиной 12,5 мм к каркасу из деревянных реек. Сначала к основанию при помощи дюбелей и шурупов (максимальный шаг дюбелей - 100 мм) крепят деревянные рейки 50x30 мм. При этом их выравнивают по вертикали и по одной линии путем подкладывания в нужных местах деревянных брусков нужной толщины. Для улучшения тепло- и звукоизоляции между рейками укладывают слой минеральной или стеклянной ваты. Затем деревянный каркас с изоляцией обшивают ГКЛ, используя шурупы по дереву TD длиной 35 мм. Шаг шурупов - 25 мм. Свободно стоящая облицовка. Этот тип облицовки представляет собой стандартную перегородку, обшитую ГКЛ с одной стороны. Такую конструкцию применяют для выравнивания оснований, облицовки осыпающихся стен и прокладки необходимых коммуникаций в полости стены. Каркас монтируют из профилей UW (направляющие) и CW (стойки) шириной 50, 75 и 100 мм. Шаг стоек — 600 мм.

Можно использовать деревянные брусья 60x60 мм. Под направляющие подкладывают звукоизоляционную ленту. ГКЛ крепят саморезами по металлу TN длиной 25 мм (если каркас из профилей) или шурупами по дереву TD длиной 35 мм (если каркас из брусьев). Для улучшения теплоизоляции и звукоизоляции полость заполняют минеральной или стеклянной ватой. Облицовка на скобах. Эту конструкцию применяют для выравнивания стен, улучшения тепло- и звукоизоляции, скрытого монтажа коммуникаций. Она обладает наибольшей жесткостью из всех перечисленных выше.Каркас монтируется из профилей UW50 (играют роль и стоек и направляющих) или потолочных профилей CD (стойки) и UD (направляющие). Можно использовать профили C и U системы RIGISTIL фирмы RIGIPS или деревянные рейки 50x30 мм. Шаг стоек – 600 мм. В качестве скоб используют: для профиля CD60 - детали ES 60/75 и 60/125; для профиля UW50 и рейки 50x30 мм - детали ES 50/75 и 50/125. Существуют также т.н. "акустические" скобы для крепления перечисленных типов стоек. Обязательной является подкладка из звукоизоляционной ленты под направляющие профили и скобы. Шаг скоб: не более 1250 мм для профилей; не более 800 мм - для реек. Но нужно крепить не менее двух скоб на стойку.

Для фиксации профилей в скобах применяют саморезы TB 3,9x11 мм с наконечником-сверлом - т.н. "малыши". Деревянные рейки в скобах закрепляют шурупами по дереву TD 25 мм. Крепление ГКЛ к каркасу: саморезы TN 25 мм - для профилей; шурупы по дереву TD 35 мм - для реек. Для улучшения тепло- и звукоизоляции полость заполняют минеральной или стеклянной ватой.

1. Организация труда

Каркас и элементы используемые при работе с гипсокартоном

В помещениях с высокой пожароопасностью при устройстве перегородок, полов, облицовке стен и выполнении огнезащиты следует применять металлические профили, изготовленные из листовой оцинкованной стали методом холодного гнутья. В случае если потолки имеют криволинейную поверхность, то каркас должен быть выполнен из гнутых выпуклых и вогнутых металлических профилей сечением 60 х 27 мм, различной длины и радиуса кривизны.

Если в наличии нет металлических профилей, то можно устраивать каркас из деревянных брусков, обработанных антисептиками. Но использовать такие бруски можно только в сухих помещениях, а также в помещениях с нормальной влажностью воздуха. При изготовлении подвесных потолков рекомендуется изготавливать каркас из деревянных брусков сечением 48 х 24, 50 х 30 или 60x40 мм, а при устройстве перегородок — 40 х 25 мм. Нижние деревянные бруски обязательно должны иметь ровные поверхности с четкими кромками; плиты должны накладываться на них с напуском в 20 мм.

Деревянные бруски, как правило, изготавливаются из древесины хвойных пород. Самыми распространенными в торговой сети являются деревянные бруски сечением 40 х 40 мм. Но для устройства каркасов можно использовать и другие сечения. Основные размеры пиломатериалов, изготовленных из хвойных пород дерева, указаны в табл.

Основные размеры пиломатериалов хвойных пород

Наименование	Толщина, мм	Ширина, мм
		наименьшая	наибольшая
Доски	16	70	180
	19	70	180
	25	70	180
	30	100	180
	40	50	180
	50	50	220
	60	60	220
	70	80	220
	80	100	240
	100	100	240

Основные размеры пиломатериалов хвойных пород

Наименование	Толщина, мм	Ширина, мм
		наименьшая	наибольшая
Бруски	120 150 180 200 220	120 150 180 200 280	- 200 220 260 280

Металлические профили «Кнауф» используются во всех категориях зданий: жилых, общественных, промышленных и сельскохозяйственных.

Металлические профили: 1 — стальной швеллерообразный

ПН-профиль с гладкими полками; 2 — стальной швеллерообразный

ПС-профиль с гофрированными полками; 3 — стальной ПП-профиль с фигурной полкой; 4 — алюминиевый перфорированный ПУпрофиль уголкового сечения для укрепления уголков и откосов

Обычно, фирма «Кнауф» изготавливает профили с теми размерами, что указаны в вышеприведенной таблице, но можно и заказать их с другими размерами. При этом максимальная длина не должна быть выше 6 м, а минимальная не меньше 500 мм.

Для защиты от коррозии фирма использует для изготовления профилей только оцинкованную сталь. Это дает возможность не применять дополнительную изоляцию на местах разрезов профилей. Стоечные и направляющие профили имеют гофрированные стенки. Это придает им жесткость и позволяет использовать герметики вместо ленты «Дихтунгсбанд».

Крепежные изделия. Они предназначены для крепления металлических профилей (деревянных брусков), а также гипсокартонных плит к строительным конструкциям здания. К крепежным изделиям относятся:

 дюбели;

 анкеры;

 винты (саморезы и шурупы).

Гвозди и винты в стенах из бетона, кирпича, гипса и других подобных материалов часто не могут нести большой нагрузки, потому что последние крошатся при закручивании винта в заранее высверленное отверстие или при забивании гвоздя. Кроме того, если крепление производится к деталям из ДСП, металлическим или пластмассовым профилям, а их прочность недостаточно велика, то винт, на который чтото подвешено, может вырваться с материалом основы.

В настоящее время практически все специалистыстроители используют для крепления строительных элементов дюбели, изготовленные из различных материалов. Раньше вместо дюбелей применялись деревянные пробки, в которые затем вкручивались шурупы. Но со временем изза разности влажности воздуха пробки высыхали или даже разрушались и вся конструкция могла просто рухнуть. С дюбелями такого не происходит. Как правило, они изготавливаются из полимерных материалов, в отверстии зажимаются распорной силой, возникающей при вкручивании шурупа.

Поскольку дюбелей изготавливается множество, то это дает возможность произвести любое крепление в процессе облицовки гипсокартонными листами. Например, каркас к строительным конструкциям крепят с помощью полипропиленовых или нейлоновых дюбелей.

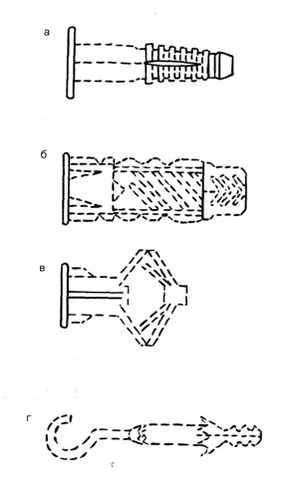

Рис. Дюбели: а — универсальный полипропиленовый четырехсегментный дюбель; б — нейлоновый дюбель; в — дюбель для гипсокартона; г — крючок с дюбелем

Если от строительной конструкции требуется повышенная прочность, используются металлические дюбели. При устройстве подвесных потолков обычно берутся крючки с дюбелем, на которые впоследствии подвешиваются металлические профили. При закреплении на гипсокартонных панелях декоративных элементов используются дюбели для гипсокартона. Отличительной особенностью такого рода дюбелей является головка, которая раскрывается при забивании в панель и прочно удерживает подвешиваемый на него элемент.
