tн – расчетная температура наружного воздуха (-26 оС)

tн – нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, для стен принимается (6 оС)

Где: – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций (для стен, полов, гладких потолков

2. Определение требуемой толщины наружной стены:

Где: коэффициент теплоотдачи наружной поверхности ограждающей конструкции в зимних условиях.

  1. Теплообмен внутренней поверхности стены;

  2. Теплопередача через толщину ограждения;

  3. Теплообмен наружной поверхности.

Принимаем кладку в 2,5 кирпича,

3. Проверочный расчет.

4. Определяем температуру точки росы в помещении при t = 18 оС, относительная влажность составляет 55%.

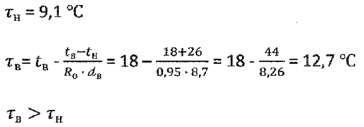

Определяем температуру на внутренней поверхности запроектированной кирпичной стены.

Сравниваем полученную температуру точки росы (9.1оС) и температуру на поверхности стены (12.7оС) устанавливаем, что конденсат образовываться не будет.

4.4 Проектирование стройгенплана

Стройгенплан – это план строительной площадки на период производства строительно-монтажных работ. Строительный генеральный план составляется с целью рационального использования строительной площадки. На стройгенплане должны быть показаны:

строящийся объект, ограждение строительной площадки, с указанием места въезда и выезда, существующие здания и сооружения находящиеся на строительной площадке или непосредственно прилегающие к ней, размещение подъездных путей, проезды как временные, так и построенные и используемые в период производства работ, механизированные установки, размещаемые на площадке подкрановые пути, привязка механизмов к зданию, зоны действия крана, временные административно-бытовые и производственные сооружения. Места приема поступающих на стройку в готовом виде бетонной смеси, раствора и т.д., складские помещения, закрытые навесы, временные водопроводные и электросети, другие коммуникации, их примыкания к постоянным сетям или др. источникам питания, световые точки наружного освещения (прожектора), пожарные гидранты.

При проектировании стройгенплана следует руководствоваться следующими принципами:

объем строительства временных помещений должен быть минимальным;

производственные установки целесообразно размещать на кратчайшем расстоянии от мест потребления их продукции;

протяженность временных инженерных сетей и коммуникаций должна быть минимальной;

временные здания и сооружения следует предусматривать передвижными индустриального изготовления и их стоимость должна быть минимальной;

следует обеспечить соблюдение требований безопасности

ведения работ, противопожарной безопасности, производственной санитарии и охраны окружающей среды;

необходимо создать наиболее благоприятные условия бытового обслуживания персонала стройки.

Строительный генеральный план является вторым по значительности документом проекта организации строительства (ПОС) или проект производства работ (ППР). Он устанавливает: границы строительной площадки, расположение постоянных строящихся и временных зданий и сооружений, действующих, вновь прокладываемых и временных подземных, надземных и воздушных сетей и инженерных коммуникаций, постоянных и временных дорог, места установки строительных и грузоподъёмных машин с указанием путей их перемещения, источники и средства энергоснабжения и водоснабжения строительной площадки, места складирования материалов и конструкций, площадки укрупнительной сборки и др.

При проектировании строительного генерального плана устанавливают состав и наиболее целесообразное расположение строительных машин, временных зданий и сооружений и других элементов обустройства строительной площадки как с точки зрения удобства и безопасности их использования при выполнение строительно-монтажных работ, так и в отношении санитарно-гигиенических, противопожарных, экологических и экономических требований.

Расположение основных элементов обустройства строительных площадок при возведении отдельных зданий и сооружений непосредственно связано с условиями установки и эксплуатации грузоподъёмных кранов. Поэтому в первую очередь осуществляются их привязка к объекту для определения параметров, обеспечивающих безопасную эксплуатацию кранов (зоны обслуживания, опасные зоны и т.д.).

Для проектирования других элементов объектного стройгенплана определяется объём ресурсов, необходимых для строительства ' объекта. Количество материалов и конструкций, подлежащих складированию, а так же потребности строительства в воде и электроэнергии определяются расчётом.

На следующем этапе решается задача размещения площадок для складирования конструкций и материалов для строительства и расположение в плане временных и постоянных дорог, обеспечивающих подъезд в зону действия грузоподъёмного крана.

Разработка объектного стройгенплана завершается нахождением места размещения в необходимом количестве временных зданий и сооружений производственного, административного и санитарно-бытового назначения, а так же проектированием систем инженерного обеспечения строительства (водоснабжения, электроснабжения, освещения, канализации, телефонизации).

Объектный стройгенплан разрабатывается подрядчиком или проектно-технологической организацией по договорам по проектно-технологические работы, В этом случае проект стройгенплана проектная организация согласовывает с генеральной подрядной и специализированными субподрядными строительными организациями.

Общая площадь стройгенплана (строительной площадки) составляет 2100.7 м2.

Строительная площадка огорожена сборным привозным забором. На стройгенплане расположено проектируемое здание. Его размеры в осях: длинна 28.2, ширина 15.4. Высота 29.5 метров. С правой стороны проектируемого здания, для удобства разработки здания, расположены временные здания и сооружения:

1 Контора прораба

2 Диспетчерский пункт

3 Гардеробная

4 Гардеробная с сушилкой

5 Столовая

6 Душевая

7 Инструментальная кладовая

4.5 Определение потребностей во временных зданиях и сооружениях

Определение площадей временных зданий и сооружений производится по максимальной численности работающих на строительной площади на одного человека, пользующегося данными помещениями.

Численность рабочих определяется по формуле

N общ = (N раб + N итр + N служ + N моп) * К

где N общ – численность работающих на строительной площадке, чел.;

N раб – численность рабочих, принимается по графику изменения численности рабочих календарного плана или сетевого графика, чел.;

N инт – численность ИТР, чел.;

N моп – численность младшего обслуживающего персонала и охрана, чел.;

К – коэффициент, учитывающий отпуска, болезни, выполнение общественных обязанностей, принимается 1,05 – 1,06.

По календарному плану на строительстве промышленного корпуса работает максимальное количество – 16 человек.

N общ = (N раб + N итр + N служ + N моп) * К

16 человек составляет 100% следовательно, 1% составит 0,2 чел.

N итр = 11 * 0,2 = 2 чел.

N служ = 3,6 * 0,2 = 1 чел.

N моп = 1,5 * 0,2 = 1 чел.

N общ = (16 + 2 +1 + 1) * 1,05 = 21 человека.

Далее производится подбор временных зданий, площадь которых берется согласно расчетам.

Временные здания находятся недалеко от стоящегося здания для удобства рабочих, но за пределами всех 3-ех опасных зон крана. К временным зданиям подведены коммуникации:

1 водопровод

2 канализация

3 электричество

Все коммуникации врезаны в уже существующие ранее и действующие сети. 1 Водопровод подведен к столовой, туалету, душевой и диспетчерскому пункту. Вода, подающаяся на строительную площадку – холодная. При необходимости, для подогрева воды используется электрическая плитка. Водопровод выполнены из пластиковых труб диаметром 50 мм.

2 Канализация подведена к туалету. Канализация выполнена из пластиковых труб диаметром 100 мм.

3 Электричество подведено ко всем зданиям находящимся на строительной площадке, а так же выведен отдельный щиток на питание башенного крана.

Запас кирпича

Qзап = 3261,5 * 350

104 *1.1 * 3 * 1.3 = 43672.2

43672.2 / 200 = 218 поддонов

109 парных поддонов 142 м2

Запас плит перекрытия:

Q зап = 144 * 1,5 * 0,22 * 6,1

* 1,1 * 5 * 1,3 = 20 м2 (1 шт. 10х2)

104

Q зап = 360 * 1,2 * 0,22 * 6,1

* 1,1 * 5 * 1,3 = 40 м2 (3 шт. 6,1х1,2 h = 2,5 м)

104

Запас лестничного марша: 17 штук, по 4 штуки в штабели (2 шт. 3х1,2).

Запас лестничных площадок:

0 ,22 * 1,7 * 3 * 8 * 2

Qзап = * 1,1 * 5 * 1,3 = 1,234 м2 (1 шт. 3х1,7)

104

0,22 * 1,0 * 3 * 8 * 2 * 2

Q зап = * 1,1 * 5 * 1,3 = 1.452 м2 (1 шт. 3х1,0)

104

0,22 * 1,2 * 3 * 8 * 2 * 2

Q зап = * 1,1 * 5 * 1,3 = 1,742 м2 (1 шт. 3х1,2)

104

Запас перемычек:

Принимаем 48 штук в штабель 6х8 (1 шт. 2,3х1,0)

Склад:

S = F / 0,7

S – площадь склада

F – общий запас

0,7 – коэф. на проход между материалом

S = (142 + 9,15 + 22 + 7,2 + 5,1 + 3 + 3,6 + 2,3) / 0,7 = 278 м 2 (32,8 м х 8,4 м)
