На участке развиты просадочные грунты. Мощность просадочных грунтов 4,5 - 6 м, тип просадочности – 1. Начальное просадочное давление грунтов под подошвой фундаментов равно 189 кПа.

В качестве основания фундаментов принят ИГЭ – 2 – суглинок лессовый, высокопористый, твердый, просадочный γн = 17,1 кН/м³, Сн = 32 кПа, φн = 16°, Ее = 22 МПа, Евод = 13 МПа, Rsc =189 кПа.

Фундаменты – сплошная монолитная ж/б плита. Давление под подошвой плиты не превышает начального просадочного давления. Высота просадочной толщи ниже подошвы фундаментов от 2,8 до 4,2 м. Толщина плиты – 65 см.

За относительную отметку ± 0,000 принят уровень чистого пола 1-го этажа.

Плиты армируются плоскими сварными сетками заводского изготовления. Наружные и внутренние стены подвала выполнены из бетонных блоков на цементном растворе М50 с обязательной перевязкой вертикальный швов не менее высоты блока. Вертикальные швы между блоками заполнены бетоном кл. В 7,5.

Горизонтальная гидроизоляция по верху монолитной фундаментной плиты выполнена из слоя цементного раствора состава 1:2 толщиной 20 мм, марка 100 с уплотняющими добавками. Горизонтальная гидроизоляция на отметке -0,370 по периметру всех стен выполнена аналогично. Вертикальные поверхность стен подвала, соприкасающиеся с грунтом обмазываются горячим битумом за 2 раза.

Монолитная ж/б фундаментная плита устроена на бетонной подготовке толщиной 100 мм из бетона кл. В 7,5.

В фундаменте между б/с-2-3-4,4-5, 5-6 и 7-8 необходимо устройство усадочных швов шириной 0,7 м.

Стены выше отметки ±0,000 – кирпич глиняный обыкновенный марок 125 и 100.

Перекрытия – многопустотные плиты по серии 1,141 вып. 60,64.

Лестничные марши – сборные ж/б по серии 1.151. 1-6 в. 1, площадки по серии 67.

Балконные плиты и плиты лоджии по серии 67.

Ограждения балконов и лоджий выполнены из глиняного кирпича толщиной 120 мм.

Конструкция кровли показана на рис. 4.4

Рис. 4.4. Конструкция кровли

Конструкция покрытия пола показана на рис. 4.5

Рис. 4.5 Покрытие пола:

а) на 2 – 10 этажах в жилых комнатах, в кладовых, коридорах, кухнях;

б) в ванных и санузлах;

в) в жилых комнатах 1-го этажа.

4.4 Внутренние сети

Внутренние сети представлены комплексом коммуникаций, сюда входит горячий и холодный водопровод, ливневая и фекальная канализации, наружное и внутреннее освещение, теплосеть и газопровод. Все внутренние сети врезаны в городскую магистраль.

Водопровод представлен в виде внутриквартирных стояков горячей и холодной воды, водоразборных приборов и нижней разводкой магистралей. Трубопроводы холодного, горячего и циркуляционного водоснабжения выполнены из водо-газопроводных оцинкованных труб под накатку резьбы.

Так как устроен внутренний водосток, выполняется ливневая канализация в виде стояков, выходящих на кровлю. На кровле установлены водозаборные воронки.

Фекальная канализация предназначена для хозяйственно-бытовых нужд. Диаметры стояков: кухонные – 50 мм, идущие на санузел – 100 мм.

От этажных осветительных щитков в каждую квартиру вводятся две однофазные групповые линии для питания общего освещения и штепсельных розеток на 6 и 10А. Розетки заземляются третьим проводом, проложенным от этажного щитка. Монтаж электропроводки выполнен под штукатуркой и в пустотах плит перекрытия. В каждой квартире устанавливается электрический звонок с кнопкой на 220В. Предусмотрено рабочее аварийное освещение лестничной клетки и лифтового холла. Выполнено подключение лифтов.

Для отопления квартир применены конвекторы типа "Комфорт-20", присоединенные к стоякам. Стояки выполнены из водо-газопроводных труб диаметром 20 мм. В техподполье размещены элеваторные узлы и выполнена разводка магистралей теплоснабжения.

Внутреннее газоснабжение представлено в виде газовых стояков и газовых печей. В квартирах установлены электрические, газовые и водяные счетчики.

4.5 Внутренняя отделка помещений и решение фасада

Кирпичные стены и откосы оштукатурены известковым раствором. По штукатурке наносится слой масляно-клеевой шпатлевки.

Чистовая отделка подготовленных поверхностей:

• жилые комнаты – оклейка обоями;

• кухни – нижняя часть на высоту 1,8 – окраска масляная колером разбеленным, выше – улучшенная клеевая окраска;

• прихожие, коридоры, встроенные шкафы – улучшенная клеевая окраска;

Стены мусорокамеры облицованы на всю высоту керамической глазурованной плиткой.

Остальные поверхности кирпичных стен внеквартирных помещений – улучшенная штукатурка с последующей улучшенной окраской.

Потолки в мусорокамере – улучшенная масляная окраска.

Нижние поверхности лестничных площадок и маршей, а также их видимые боковые поверхности – улучшенная клеевая окраска.

Металлические ограждения и поручни – окраска эмалевым составом. Металлические косоуры лестницы в машинное помещение лифта оштукатурены по металлической сетке цементным раствором и окрашены клеевым составом.

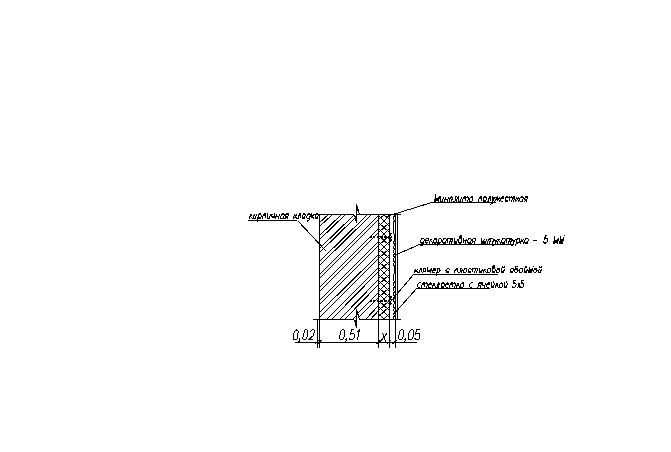

Фасад оштукатурен по стеклосетке с ячейкой 5 х 5 мм цементно-известковым раствором с добавлением колера под цвет глиняного кирпича. Конструкция отделка фасада показана на рис.

Рис. 4.6. Конструкция отделки фасада

Цоколь облицовывается искусственными плитками на полимерцементной мастике.

5 Расчетно-конструктивная часть

Исходные данные

Конструктивная схема

Рисунок 5.1 Схема плана типового этажа рядовой секции

Конструктивная схема здания – продольные и поперечные кирпичные несущие стены, опирающиеся на монолитный плитный фундамент. Здание 10-этажное, разделено на секции одинаковой высоты (рис. 5.1).

Перекрытия сборные из пустотных железобетонных плит.

Покрытие плоское с теплым чердаком.

Климатические условия

Площадка под строительство 10 этажного жилого дома расположена в городе Тихорецке. Район строительства относится по СНиП 23-01-99 к IIIБ климатическому району, характеризующемуся отрицательными температурами в зимнее время и жарким летом с большой интенсивностью солнечной радиации.

Проект разработан для строительства в регионе со следующими климатическими и инженерными характеристиками:

- I район по весу снегового покрова по СНКК 20-303-2002 «Нагрузки и воздействия. Ветровая и снеговая нагрузки», расчетное значение веса снегового покрова 0,8 кПа;

- II район по скоростному напору ветра по СНКК 20-303-2002 «Нагрузки и воздействия. Ветровая и снеговая нагрузки», расчетное значение ветрового давления 0,42 кПа;

- исходная сейсмичность г. Тихорецк для сооружений нормального уровня (массовое строительство) по карте ОСР-97-А СНиП II-7-81^* «Строительство в сейсмических районах» и СНКК 20-301-2002 «Строительство в сейсмических районах Краснодарского края» оценивается в 6 баллов по шкале MSK-64;

Геолого-литологический разрез площадки представлен следующими грунтами:

- с поверхности до глубин 1,4-1,6 м – почва темно-бурая, суглинистая, влажная, твердая;

- с 1,4-1,6 м до 2,5-2,7 м – суглинок бурый, водонасыщенный, до полутвердого, карбонатный;

- с 2,5-2,7 м до 7,4-8,3 м – глина бурая, водонасыщенная, твердая и полутвердая, плотная, карбонатная;

- с 7,4-8,3 м до 9,4-10,5 м – глина серовато-бурая, водонасыщенная, до тугопластичной, участками опесчаненная, карбонатная.

• категория грунтов по сейсмическим свойствам согласно СНиП II-7-81^* «Строительство в сейсмических районах» – II;

• глубина промерзания - 0,8 м;

По данным инженерно-строительных изысканий на площадке строительства отрицательных физико-геологических процессов и явлений, влияющих на общую устойчивость исследуемого участка, не отмечено.

По данным исследования химического состава грунтовые воды не агрессивны по отношению к бетону нормальной плотности.

Расчет железобетонной плиты лоджии

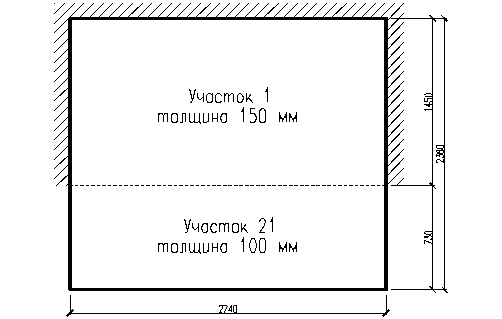

Расчет плиты лоджии произведен на компьютере с помощью программы «ЛИРА 9.4». Плиту разделяем на 2 участка с различной толщиной и условиями опирания (рисунок 5.2.):

1) плита, опёртая по 3-м сторонам (участок № 1);

2) консольная часть плиты (участок № 2).

Рисунок 5.2 – К расчету плиты лоджии

Полезная нагрузка на участок № 1 составляет 2 кПа.

Расчетная временная нагрузка с учетом коэффициента надежности составит 2·1,2=2,4 кПа.

Постоянная нагрузка:

– собственный вес плиты –3,75 кПа, расчетная 3,75·1,1=4,13 кПа.

– цементно-песчаная стяжка δ=20 мм –нормативная нагрузка 0,36 кН/м2, расчетная 0,36·1,3=0,47 кПа.

Таким образом, полная нагрузка составит q1=7 кПа.

Временная нагрузка на участок № 2 составляет 4 кПа. Расчетная временная нагрузка с учетом коэффициента надежности по нагрузке составит 4·1,2=4,8 кПа. Постоянная нагрузка:

– собственный вес плиты нормативный 2,5 кПа, расчетная нагрузка 2,5·1,1=2,75 кПа.

– цементно-песчаная стяжка δ=20 мм –нормативная нагрузка 0,36 кН/м2, расчетная 0,36·1,3=0,47 кПа.

Таким образом, полная равномерно распределенная нагрузка составит q2=8,02кПа.

После введения данных в программу «ЛИРА 9.4» были получены изгибающие моменты, поперечные силы, перемещения и площадь армирования на погонный метр сечения.

Конструирование железобетонной плиты лоджии

На основании результатов статического расчета и подбора необходимой площади арматуры было принято двухслойное армирование плиты лоджии сварными сетками из стержней 8 АIII с усилением в местах концентрации напряжений 10 АIII (см. графическую часть).

Расчет фундаментной плиты

Толщина плиты принята равной 650 мм. Предусматривается бетонная подготовка толщиной 100 мм. Расчетная схема – плита на упругом основании, опирающаяся на грунт, описанный в п. 5.1.2.

На фундаментную плиту действуют вертикальные погонные нагрузки от 10-этажного дома, передающиеся через стены подвала (рис. 5.11). Эти нагрузки для несущих и самонесущих стен с различной грузовой площадью рассчитаны с помощью программы «RLF»:

– сечение № 1 – несущая по осям А, Ж;

– сечение № 2 – несущая по осям В, Г, Д;

– сечение № 3 – несущая по осям 1, 2;

– сечение № 4 – самонесущая по осям 3, 4, 6.

--------------------------------------------------------------------------
