Розплавлювання кінців жил у формі роблять при почерговому притисканні торця електрода (рис. 12, б). Тривалість торкання не більше 10 с. При переносі електрода не допускають виникнення дуги. Після початку плавлення й утворення на дні форми невеликого шару розплавленого металу вводять присадочний матеріал (пруток) і сплавляють його до заповнення форми (рис. 12, в). Електродом і прутком у процесі зварювання перемішують розплавлений метал. силовий кабель електромонтажний

Слідом за охолодженням з'єднання знімають форму, видаляють азбестове підмотування, знімають сталевою щіткою шлаки й залишки флюсу. Для додання з'єднанню циліндричної форми зовнішню поверхню обпилюють напилком (рис. 12, г).

Рис. 12. З'єднання жил електричним зварюванням:

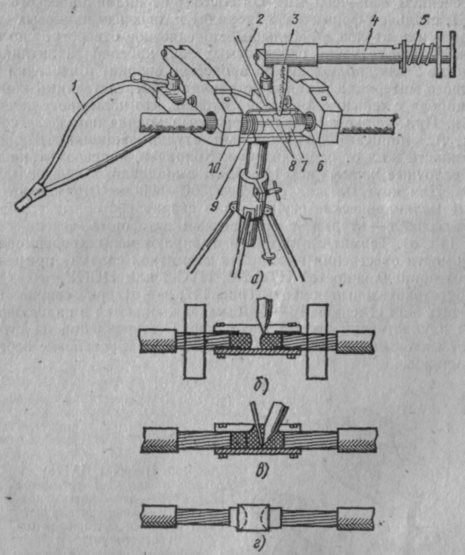

а - установка жили встик, б - початок зварювання, в - сплавка присадочного матеріалу, г - готове з'єднання; 1 - провід, 2 - присадочний матеріал, 3 - вугільний електрод, 4 - електродотримач, 5 - пружина, 6 - кінець жили, очищений від ізоляції, 7 - зварювальна форма, 8 - зварювальні кінці жил, 9 - азбестове підмотування, 10 - охолоджувач

Окінцювання алюмінієвих жил наконечниками ЛА роблять за технологією сплавки жил у монолітні стрижні. При цьому гільза наконечника служить формочкою для утворення зварювальної ванни. Після розплавлювання торця жили розплавляють верхні крайки гільзи наконечника на глибину не менш товщини її стінок, а потім додають невелику кількість присадочного матеріалу.

б) термітним зварюванням

Для термітно-муфельного зварювання алюмінієвих жил кабелів застосовують термопатрони різних конструкцій. Термітний патрон ПА (рис. 12, а) призначений для з'єднання встик алюмінієвих жил перетином 16-800 мм² і приварки наконечників ЛАС на жилах перетином 300-800 мм². Він складається із циліндричного муфеля 1, сталевої формочки 3 (кокілі) і двох алюмінієвих ковпачків 4 або втулок. Муфель має наскрізний отвір по поздовжній осі для введення зварювальних жил кабелів і ливниковий отвір 2 для спостереження за процесом зварювання й введення присадочного матеріалу. Кокіль усуває безпосередній контакт жил кабелю з термітною масою муфеля, що підвищує якість зварювання. При зборці патрона отвори в кокілі й муфелі сполучають. Алюмінієві ковпачки або втулки захищають бічні поверхні жил від підплавлення. Ковпачки, що надягають на багатодротові жили (рис. 13, б, г), виконують також роль бандажів. Для круглих жил перетином 300-800 мм² застосовують розрізні циліндричні втулки, для зварювання секторних однодротових жил - втулки з отворами за формою перетину жил (рис. 13, в). Термітні патрони вибирають по макророзмірах залежно від перетину жил. Для термітного зварювання застосовують набори приналежностей НТС-2М, НТС-3 або НСПУ.

Підготовчі роботи (рис. 14, а-д) при зварюванні алюмінієвих жил перетином 16-240 мм² полягають у надяганні на жили й ущільненні термітного патрона, закріпленні на оголені від ізоляції ділянках жил охолоджувачів й установці азбестових екранів.

Рис. 13. Патрони ПА (а) і деталі до них для термітного зварювання (б - алюмінієві ковпачки, в, г - алюмінієві шайби й втулки із секторними отворами):

1 - термітний муфель, 2 - ливниковий отвір, 3 - сталевий кокіль (формочка), 4 - алюмінієвий ковпачок (втулка), 5 - отвір у денці ковпачка для контролю глибини входження в нього жили

Кінці жил, що з'єднують встик, звільняють від ізоляції, зачищають до металевого блиску щіткою з кардоленти (рис. 14, а), покривають пастою із флюсу й насаджують алюмінієві ковпачки або втулки. Ковпачки заходять на всю довжину, що контролюють через отвори в їхніх денцях. При неповній насадці ковпачків зварювання не буде якісним.

Внутрішню поверхню кокілів ретельно знежирюють і покривають крейдою, розведеною водою до стану густої пасти, що охороняє від прилипання алюмінію до стінок кокілю. Для установки термітного патрона (рис. 14, б) одну з жил трохи відгинають убік, надягають на неї термітний патрон і зрушують його по жилі на відстань, рівну довжині кокілю. Потім жилу відводять у колишнє положення до сполучення з відповідною жилою іншого кабелю. Патрон переміщають у зворотному напрямку так, щоб друга жила ввійшла в кокіль. При цьому кінці жил з надягнутими на них ковпачками розташовуються точно проти ливникового отвору, а зазор між ними - мінімальний.

У місцях входу жил у кокіль виконують ущільнення з азбестової пряжі, навиваючи її між кокілем і жилою до упору в ковпачки. Установлюють охолоджувачі (рис. 14, в), вибираючи відстань між ними залежно від довжини термітного патрона з урахуванням зазору не менш 5-8 мм. Як правило, цю роботу виконують удвох. Підготовчі роботи завершує установка екранів з азбестового картону товщиною 3-4 мм (рис. 14, г). Екран виступає за габаритні розміри охолоджувачів не менш чим на 10 мм і захищає від іскор жили, що не беруть участь у зварюванні.

Послідовність термітного зварювання показана на рис. 15. Муфель патрона підпалюють термітним сірником, утримуваної спеціальним власником, шляхом тертя її об торець у місці, відзначеним кружком. У міру горіння сірник переміщають по поверхні муфеля, як би натираючи його. Одночасно із запаленням муфеля починають сплавляти в кокіль присадочний пруток (рис. 15, а), повільно подаючи його вниз у міру плавлення. Легкий контакт прутка з розпеченими стінками ливникового отвору кокілю сприяє прискоренню процесу. Після утворення рідкої ванни в ливниковий отвір уводять дротову мішалку (рис. 15, б), ретельно промішуючи розплавлений метал (рис. 15, в) для більше повного виходу супутніх газів. Момент повного розплавлювання жил визначають по торканню мішалкою дна кокілю. Як правило, це відбувається через 10-15 с після закінчення горіння муфеля. Сплавка присадочного прутка триває до заповнення ливникової трубки.

Рис. 14. Послідовність проведення підготовчих робіт при термітному зварюванні жил:

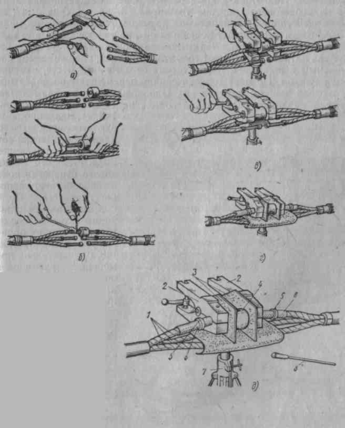

а - підготовка кінців зварювальних жил, б - надягання термітного патрона, в- установка й закріплення охолоджувачів, г - установка екранів, д - жили кабелю, підготовлені до зварювання; 1 - струмопровідні жили, 2 - охолоджувачі, 3 - азбестові екрани, 4 - термітний патрон, 5 - затиск прикріплення полівінілхлоридної трубки до жили кабелю, 6 - полівінілхлоридна трубка, 7 - штатив, 8 - термітний сірник

Рис. 15. З'єднання жив термітним зварюванням:

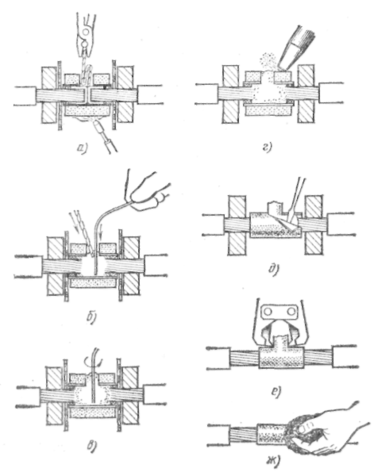

а - введення присадочного прутка й підпалювання термітного патрона, б - введення в ливниковий отвір мішалки зі сталевого дроту, в - перемішування плавки, г - сколювання згорілої термітної маси, д - видалення сталевого кокілю, е - видалення ливникового прибутку, ж - обробка місця зварювання

Після кристалізації розплавленого металу, не очікуючи його повного остигання, шлаки муфеля сколюють (рис. 15, г) невеликим зубилом. При цьому зубило розташовують під невеликим кутом до осі жили, щоб не зігнути її при ударі молотка. Кокіль видаляють, відгинаючи в сторони його краю викруткою, що вставляє в зазор між кромками (рис. 15, д). Ливниковий прибуток зі звареного з'єднання видаляють за допомогою ріжучих губок спеціального інструмента (рис. 15, е). Допускається обпилювання прибутку ножівкою. Подальшу обробку з'єднання (рис. 15, ж) роблять так само, як і при інших видах зварювання.

Зварювання трьох-чотирьохжильних кабелів починають із жили, розташованої вгорі оброблення. Окінцювання алюмінієвих жил кабелів наконечниками ЛАС роблять за описаною технологією зварюванням встик.

в) паянням

Для оконцевания, з'єднання й відгалуження алюмінієвих і мідних жил кабелів перерізом 16-240 мм² застосовують мідні штамповані наконечники, мідні сполучні гільзи, мідні відгалужені гільзи. При з'єднанні жил різних перерізів використають гільзи, що мають східчасті внутрішні діаметри, що відповідають перерізам жил, що з'єднують. Особливість конструкції сполучних й відгалужених гільз для пайки - наявність спеціальних заливальних отворів і закруглених граней на торцях (для зниження напруженості електричного поля).

При з'єднанні й відгалуженні жил поливом попередньо розплавленого припою застосовують рознімні форми. Вибір наконечників, гільз і рознімних форм здійснюють залежно від перетину жил по внутрішніх діаметрах отворів. Для пайки жил використають припої.

Пайка алюмінієвих жил здійснюється з їх попереднім обслуговуванням і наступним наплавленням припою безпосередньо у форму або наконечник, а також без попереднього обслуговування з поливом розплавленого припою у форму. Як при обслуговуванні, так і при поливі, оксидна плівка віддаляється механічно. Пайка мідних жил здійснюється з обов'язковим застосуванням флюсу поливом розплавленого припою в гільзу.

З'єднання й відгалуження алюмінієвих жил кабелів перерізом 16-240 мм² способом поливу попередньо розплавленого припою в тиглі (ковші) виробляється в рознімних формах (рис. 16). При цьому способі застосовують припої ЦА-15 і ЦО-12. Кількість припою при його попереднім розплавлюванні в тиглі не перевищує 7-8 кг. Тигель із припоєм нагрівають до температури близько 600°С, що визначається зануренням алюмінієвого дроту, що починає плавитися.

При пайці поливом виконують наступні технологічні операції. З кінців жил кабелю знімають ізоляцію з таким розрахунком, щоб між ізоляцією й формою (гільзою) залишався проміжок в 10 мм. Жилам, що з'єднують, надають круглу форму. У спеціальному шаблоні кінці жил обрізають під кутом 55° ножівкою (рис. 16, а). Кінці жил можуть бути підготовлені й з попереднім східчастим обробленням й обслуговуванням.

Оброблені кінці жил укладають у рознімні форми із зазором між торцями 2 мм. Щоб уникнути витікання припою зазори між жилою й формою ущільнюють підмотуванням з азбестової пряжі. Форми розташовують у горизонтальному положенні. У місця пайки встановлюють тигель із попередньо розплавленим припоєм 1, а між тиглем і місцем пайки 2 - металевий лоток 3. Тепло, виділюване розплавленим припоєм, не створює додаткового нагрівання ізоляції жил, а надлишки припою стікають назад у тигель. Через ливниковий отвір форми роблять заливання припою. Місця з'єднання додатково прогрівають гарячим припоєм, механічним шкребком видаляють оксидну плівку зі скошених поверхонь жил під шаром припою й одночасно доливають припій у міру його усадки (рис. 16, б). З боків форм знімають патьоки припою. Тривалість пайки у формі не повинна перевищувати 1-1,5 хв. Перед з'єднанням жив кабелю кожної фази тигель із розплавленим припоєм підігрівають.

Відгалуження жил виконують аналогічно з'єднанням із застосуванням рознімних форм відповідної конструкції. Після зняття форм видаляють заусениці, гострі кути й нерівності з місця пайки (рис. 16, в). Паперову ізоляцію жил і місця спаю прошпарюють гарячим складом марки МП.

Рис. 16. З'єднання багатодротових алюмінієвих жил способом поливу:

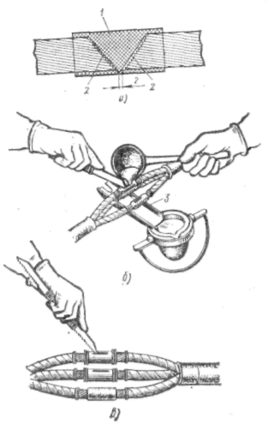

а - укладання жил в рознімні форми, б - пайка, в - зачищення кінців жил в рознімній формі

З'єднання й відгалуження алюмінієвих, багатодротових жил безпосередньою сплавкою припою (рис. 17) роблять із дотриманням наступної технології. Після видалення ізоляції на довжині 50, 60 або 70 мм відповідно для жил перетину 16-35, 50-95 й 120-150 мм² виконують східчасте оброблення по повівам (рис. 17, а). Полум'ям газового пальника кінці жил нагрівають до температури плавлення припою, а потім, видаляючи оксидну плівку, на всю поверхню кінця жили наносять шар припою й ретельно розтирають його металевим пензликом (рис. 17, б) до повного обслуговування східчастої поверхні. Установлюють форми (рис. 17, г, д), у які вводять кінці жил. Для запобігання витікання припою в момент пайки простір між жилою й формою ущільнюють азбестовим шнуром (рис. 17, в).

На жили по обидва боки форми надягають захисні екрани для захисту ізоляції від полум'я. При з'єднанні (відгалуженні) жил більших перерізів додатково встановлюють охолоджувачі, застосовувані при зварюванні.

Форму з введеними в неї полудженими кінцями жил прогрівають полум'ям газового пальника, починаючи від середини. Одночасно в полум'я вводять паличку припою марки А, який, розплавляючись, заповнює всю форму (рис. 17, е). Розплавлений припій з, нагрівання припиняють, після чого легким постукуванням за формою його ущільнюють. З остиглого з'єднання знімають екрани, охолоджувачі, форми, видаляють нерівності.
