Текст из файла (страница 8)

Рис. 19. Гистограмма распределения размеров карбидных включений для образца, закаленного на температуру 1 070^оС

Таблица 12. Определение величины включений карбидной фазы в стали 4Х5МФ1С после закалки на температуру 1 100^оС

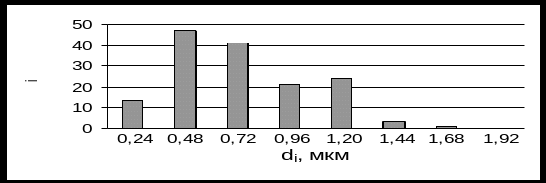

Рис. 20. Гистограмма распределения размеров карбидных включений для образца, закаленного на температуру 1 100^оС

Для каждого образца по данным проведенных экспериментов были построены гистограммы, отражающие характер распределения размеров карбидных включений после различных температур закалки (рис. 16–20). При повышении температуры нагрева под закалку с 950 до 1 050^оС средний размер включения увеличивается от 0,38 до 0,55 мм. Это явление связано с растворением мелких карбидов в аустените. При дальнейшем повышении температуры начинают растворяться крупные карбиды, таким образом средний размер включения уменьшается до 0,34 мм при закалке на 1 100^оС.

Температура закалки также влияет на форму карбидных включений (рис. 14). При нагреве до 950^оС в стали присутствует карбид цементитного типа Ме₃С, имеющий неправильную вытянутую форму. Данный карбид не обладает теплостойкостью и поэтому растворяется при нагреве до 1 000^оС. Включения округлой формы являются специальными карбидами (например, VC). Они обладают большей теплостойкостью и растворяются не полностью и при более высоких температурах нагрева.

3.3.2 Определение объемной доли карбидных включений

С повышением температур закалки доля карбидной фазы, выпадающая в реплику уменьшается (рис.14). Для определения объемной доли карбидных включений использовали метод Розиваля (п. 2.2.9.). Измерения проводили в десяти полях зрения для каждого образца. Полученные результаты представлены в таблице 13.

Таблица 13. Определение объемной доли карбидов методом Розиваля

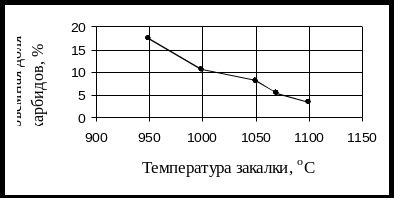

Рис. 21. Зависимость количества карбидной фазы от температуры нагрева под закалку

С повышением температуры закалки от 950 до 1 100^оС доля карбидов выпавших в реплику уменьшается от 17,3 до 3,3% (рис. 21), что связано с последовательным растворением включений в аустените. Таким образом, при большем нагреве получаем более легированный мартенсит. Это обеспечивает высокие значения твердости после закалки и возможность дисперсионного твердения при дальнейшем отпуске.

3.3.3 Строение карбидных фаз

В сталях с относительно невысоким содержанием хрома, вольфрама и молибдена карбидная фаза представлена в основном цементитом. Специальные карбиды образуются при достижении определенного соотношения между карбидообразующими элементами и углеродом. О типе карбидов в «монолегированных» составах можно приближенно судить по соответствующим диаграммам равновесия. Более сложным является вопрос прогнозирования возможного типа карбидов в комплекснолегированных сплавах, для которых, как правило, характерно одновременно присутствие частиц с различной кристаллической решеткой (М₆С, МС, М₂₃С₆ и др.).

Для определения типа карбидов, присутствующих в штамповой стали 4Х5МФ1С была применена электронная микроскопия.

С использованием электронограмм был расшифрован состав некоторых карбидов, выпавших в реплику.

Включения неправильной формы представляют собой карбид типа Ме₃С ((Cr,Fe)₃C). Хром замещает железо до 18%. Этот карбид не обладает теплостойкостью и растворяется при нагреве в интервале 950–1000^оС.

Карбиды округлой формы имеют составы, соответствующие формулам Ме₆С и VС.

В сталях, содержащих >0,5% Мо, образуется сложный карбид молибдена Ме₆С. Его состав близок формуле Fe₃Mo₃C, а при недостатке углерода – Fe₂Mo₂C. В карбиде Ме₆С часть атомов молибдена может замещаться атомами хрома и ванадия. Карбиды этих элементов близки по свойствам и растворяются при температурах 950–1250^оС.

Ванадий уже при небольшим содержании (0,1%) образует карбид VC (МеС), присутствующий наряду с цементитом. Этот карбид не растворяется в аустените.[1]

3.4 Влияние температуры закалки на глубину обезуглероженного слоя

Значительное обезуглероживание снижает твердость и износостойкость закаленной и отпущенной стали, что недопустимо для инструментальных сталей, так как сильно уменьшает срок эксплуатации инструмента.

Процесс обезуглероживания получает свое развитие при нагреве без применения эффективных защитных сред.

Развитие обезуглероживания зависит (при нагреве в одинаковой среде) от температуры нагрева и его продолжительности, а также состава стали. При относительно короткой выдержке в воздушной среде обезуглероживание уже заметно развивается при 800–850^оС и резко усиливается с повышением температуры.

Существует несколько способов оценки глубины обезуглероженного слоя. Для штамповых сталей горячего и холодного деформирования наибольшее распространение получило выявление глубины обезуглероживания травлением закаленных и отпущенных образцов. Контрольным методом обезуглероживания для всех марок является цветное травление четырехпроцентным раствором азотной кислоты в метиловом спирте отожженных образцов.

В данной работе были использованы два метода оценки обезуглероженного слоя: по изменению твердости и микротвердости по сечению образца.

Метод оценки обезуглероживания по изменению твердости по глубине обезуглероженного слоя

Слои металла с помощью шлифовки последовательно снимались с поверхности образцов, после чего измерялась твердость на приборе Роквелла. Полному удалению обезуглероженного слоя соответствовало прекращение изменения чисел твердости по глубине. Снятие слоев металла производилось с помощью шлифования; сечение образца измерялось микрометром. Толщина каждого сошлифованного слоя составляла порядка 0,02 мм. Результаты экспериментов и их статистическая обработка представлены в таблицах 14–18.

Таблица 14. Распределение твердости по глубине образца №1 из стали 4Х5МФ1С после закалки на температуру 950^оС

Таблица 15. Распределение твердости по глубине образца №12 из стали 4Х5МФ1С после закалки на температуру 1 000^оС

Таблица 16. Распределение твердости по глубине образца №24 из стали 4Х5МФ1С после закалки на температуру 1 050^оС

Таблица 17. Распределение твердости по глубине образца №42 из стали 4Х5МФ1С после закалки на температуру 1 070^оС

Таблица 18. Распределение твердости по глубине образца №59 из стали 4Х5МФ1С после закалки на температуру 1 100^оС

Для определения зависимости степени обезуглероживания от температуры нагрева под закалку экспериментальные данные были обобщены в таблице 19.
