перемешивающих устройств

Расчёт ёмкости бассейна производится исходя из максимального количества массы, подлежащей хранению, и потребного времени хранения массы в бассейне. Согласно рекомендациям ГИПРОБУМа бассейны должны быть рассчитаны на 8 часов хранения массы.

Как правило, продолжительность хранения полуфабрикатов принимается до и после размола – 2 ч., а бумажной массы в смесительном (композиционном0 и машинном бассейнах – 15 -30 мин.

В некоторых случаях предусматривается хранение полуфабрикатов до размола в башнях высокой концентрации (12- 15%), рассчитываемых на 15-24 – часовой запас.

Расчёт ёмкости бассейна производится по формуле:

P *(100 – n)*t 70* (100 – 0.12) * 8

V= ------------------------------- * k = ---------------------------------- * 1.2 = 66,6 м³

Z* C 24 * 40

Расчёт времени, на которое рассчитан запас массы в бассейне определённой ёмкости рассчитывается по формуле:

V * Z * C 70 * 24 * 40

t = ---------------------------- = ------------------------------- = 8 ч.

P*(100 – n)*1.2 70 * (100-0,12 ) *1.2

где Р - количество воздушносухого волокнистого материала. т/сут.;

V – объём бассейна, м³ ;

n – влажность воздушносухого волокнистого материала . % (в соответствии с ГОСТ для полуфабрикатов n = 12% , для бумаги и картона

n = 5-8%).

T - время хранения массы;

z – количество рабочих часов в сутки (принимается 24 ч.);

с – концентрация волокнистой суспензии в бассейне, %;

к – коэффициент, учитывающий неполноту заполнения бассейна;

Ёмкости бассейнов необходимо унифицировать, чтобы облегчить их изготовление, компоновку, эксплуатацию и ремонт. Желательно иметь не больше двух типоразмеров.

Таблица 9

Унификация объёмов бассейнов

Таблица 10

Техническая характеристика массного насоса типа «БМ»

Для перекачки волокнистой массы от одного участка производства к другому применяются массные насосы. Выбор насоса производится исходя из полного напора массы, который должен создавать насос, и его производительности.

Расчёт полного напора насоса следует производить после того, как выполнены компоновочные чертежи и точно определено местонахождение насоса. При этом необходимо составить схему трубопроводов с указанием их длины и всех местных сопротивлений (тройник, переход, отвод и т.д.).

Обычно для передвижения волокнистых суспензий в пределах массоподготовительного отдела насос должен обеспечить напор 15-25 м.

Производительность насоса (м³/ч) рассчитывается по формуле:

Р * (100 – n) 80 *(100 – 0.12)

Q _М = --------------------- = --------------------- = 8300 м³/ч

z*с 24 *40%

Q _Н = Q _М * 1,3 = 830*1.3 = 10800 м³/ч

где Р – количество воздушносухого волокнистого материала, т/сут.;

n – влажность воздушносухого волокнистого материала, % ;

z – количество рабочих часов в сутки (принимается 24 ч.);

с - концентрация волокнистой суспензии на нагнетающей линии насоса, % ;

1,3 – коэффициент, учитывающий запас производительности насоса.

На быстроходных машинах масса из машинного бассейна разбавляется оборотной водой до заданной концентрации в смесительном насосе и далее проходит до напускного устройства машины по трубопроводам и оборудованию , не соприкасаясь с воздухом.

Для обеспечения постоянства количества подаваемой в смесительный насос массы применяется ящик постоянного напора, а для стабилизации уровня регистровой воды, подаваемой на разбавление применяется перелив её избытка в сборник избыточной воды.

Ящик постоянного напора позволяет снизить пульсацию масс, возникающую в трубопроводах, удалить значительное количество воздуха из массы и обеспечить постоянное давление массы, идущей на разбавление. Конструктивно ящик постоянного напора представляет собой металлическую ёмкость объёмом до 12 м³ , состоящую из трёх отделений:

а) отделения подачи массы;

б) отделения отвода избытка массы;

в) отделения отвода массы на смесительный насос.

Далее, согласно принятой в проекте технологической схеме, масса направляется на очистку, деаэрацию и в напорное устройство машины.

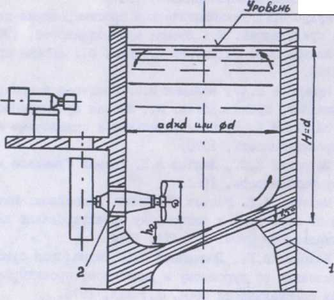

Устройство вертикального машинного бассейна:

1- бассейн 2 пропеллерное устройство

4. Схема подготовки массы для бумаги глубокой печати

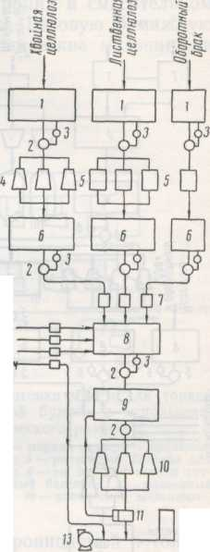

Рис 8.Схема подготовки массы для бумаги глубокой печати

1. приёмный бассейн

2. насос

3. регулятор концентрации

4. гидрофайнер

5. дисковый рафинер

6. промежуточный бассейн

7. магнитный расходомер

8. массный бассейн

9. машинный бассейн

10. мельница Жордана

11. переливной бачок

12. 12- сборник оборотной воды

13- смесительный насос

Бумагу для глубокой печати вырабатывают из 100% - ной белёной сульфитной целлюлозы или из нескольких волокнистых материалов. Чаще всего применяют комбинацию из длинноволокнистых хвойных и коротковолокнистых лиственных целлюлоз или однолетних растений – соломы, тростника, багассы и др. Вырабаты­вают их из массы сравнительно низкого помола, не превышающего 35—40° ШР. Коротковолокнистые компоненты требуют еще более низкого и притом только рафинирующего размола. Размол волок­нистых материалов проводится в две ступени: на первой ступени все волокнистые компоненты подвергают раздельному размолу на дисковых рафинерах или гидрофайнерах, затем их смешивают в определенной пропорции в массном бассейне, куда поступают также оборотный брак и химикаты. Готовую бумажную массу перекачивают в машинный бассейн, откуда она насосом подается на домалывающие конические мельницы Жордана и далее на машину.

Привозную листовую целлюлозу предварительно распускают на во­локнистую суспензию в гидроразбивателях. Оборотный бумажный брак, распущенный в гидроразбивателе, пропускают через аппараты типа энтштипперов или рафинирую­щих мельниц для полного устране­ния пучков. Уловленное волокно можно вводить непосредственно в бассейн размолотого брака.

При необходимости получения массы более высокой степени по­мола в схему вводят либо дополни­тельную ступень размола, либо уве­личивают количество размалываю­щих аппаратов, устанавливая их последовательно.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. Оборудование целлюлозно-бумажного производства. Т. I. Оборудование для производства волокнистых полуфабрикатов. Т.2. Бумагоделательные машины / Под ред. В.А.Чичаева . М.; Лесная промышленность, 1981.

2.Жудро С.Г. Проектирование целлюлозно-бумажных предприятий. М.: Лесная промышленность, 1981.

3.Жудро С.Г. Технологическое проектирование целлюлозно- бумажных предприятий. М.: Лесная промышленность, 1970.

4.Иванов С.Н. Технология бумаги. М.: Лесная промышленность, 1970.

5.Бушмелев В.А., Вольман Н.С. Процессы и аппараты целлюлозно-бумажного производства, М.: Лесная промышленность, 1969.

6.Эйдлин И.Я. Бумагоделательные и отделочные машины. М.: Лесная промышленность, 1970.

7.Легоцкий С.С, Лаптев Л.Н. Размол бумажной массы. М.: Лесная промышленность, 1981.

8.Махонин А.Г. Расчет мешальных бассейнов: Методические указания по курсовому и дипломному проектированию для студен­тов специальности 0904. Л.: ЛТА, 1974.

9.Махонин А.Г., Демченков П.А. Технология бумаги: Методи­-ческие указания по курсовому и дипломному проектированию для студентов специальности 0904. Л.: ЛТА, 1976.
