Тема: Автоматизация технологической подготовки производства в машиностроении

Группа: 3518 ММО

Студент: Красиков Д. И.

Преподаватель: Созинова М. В.

Н ижний Тагил

2008

Содержание

1.Технологическая подготовка производства в машиностроении 3

Промышленные изделия машиностроения и этапы их создания ...............3

Функции и проблемы технологической подготовки производства ……….4

Принципы построения АСТПП ..7

2. Базовые системы автоматизации проектирования и управления в ТПП

2. 1 CAD/CAM-системы в ТПП .10

2.2 PDM-системы для управления ТПП .18

Библиографический список..…………………………………………………22

1. Технологическая подготовка производства в машиностроении

1.1 Промышленные изделия машиностроения и этапы их создания

Приборостроение включает в себя создание любых деталей машин, инструмента, механизмов, силовых агрегатов. Это различные станки, машины и оборудование промышленных предприятий. Продукцию современного машиностроения отличают повышенные требования к качеству и точности изготовления.

Любое изделие, которое нужно изготовить (произвести) называется объектом производства. На предприятии обычно различают основное и вспомогательное производство. В основном производстве изготавливают изделия, которые составляют продукцию предприятия - например, станки. Во вспомогательном производстве изготавливаются изделия, которые необходимы для производства основной продукции предприятия (приспособления, штампы, пресс-формы и др.). Все изделия, как основного, так и вспомогательного производства, являются объектами производства.

Процесс создания любого нового изделия основного производства включает в себя ряд последовательных этапов.

1. Поисковое проектирование. На этом этапе производится анализ потребности рынка в данном изделии, исследуются конкурирующие аналоги, оцениваются временные и финансовые затраты для начала производства изделия, планируется серийность (годовой объем выпуска) изделия и устанавливаются его основные технические характеристики, оценивается возможная прибыль предприятия.

Результаты обоснования необходимости выпуска нового изделия оформляются в виде Технического задания на разработку проекта изделия. Техническое задание регламентирует состав, структуру и технические характеристики изделия. Отдельный его раздел - Технико-экономическое обоснование - посвящен экономическим вопросам.

В поисковом проектировании принимают участие ведущие специалисты предприятия - сотрудники отдела маркетинга, конструкторы технологи, экономисты. К работе могут привлекаться также отдельные специалисты или коллективы специалистов других фирм.

2. Конструирование. На данном этапе осуществляется детальная разработка конструкции изделия. Структура, состав и геометрические параметры изделия должны соответствовать техническому заданию и обеспечивать требуемые эксплуатационные характеристики изделия. Важно спроектировать изделие так, чтобы его можно было изготовить наиболее простым образом и с минимальными затратами (разумеется, не в ущерб качеству). Если это требование выполнено, то говорят о технологичности изготовления изделия.

Результаты конструирования оформляются в виде комплекта конструкторской документации. Он включает в себя деталировочные и сборочные чертежи, спецификации и другие документы. Чертежи выполняются в соответствии с действующими стандартами (в России используется стандарт ЕСКД, на западе обычно применяются стандарты ISO и ANSI).

В настоящее время в конструкторскую документацию могут включаться компьютерные модели деталей и сборочных единиц изделия.

3. Технологическая подготовка производства. Данный этап состоит в обеспечении технологической готовности предприятия к выпуску данного изделия, при соблюдении требований к качеству, срокам и объемам выпуска, а также с учетом запланированных затрат.

Технологическая подготовка производства (ТПП) включает:

обеспечение технологичности изделия (включая технологичность конструкции изделия и технологичность выполнения работ при его изготовлении, эксплуатации и ремонте);

разработку и внедрение технологических процессов (механообработки, сборки, штамповки, литья, термообработки и др.) для изготовления деталей и узлов изделия;

проектирование и изготовление необходимого нестандартного оборудования и средств технологического оснащения (приспособлений, пресс-форм, штампов, специального режущего и мерительного инструмента);

управление процессами ТПП.

4. Создание опытного образца. Этот этап имеет своей целью проверку качества принятых конструкторских и технологических решений путем испытаний опытного образца изделия. По результатам испытаний могут быть внесены изменения как в конструкторскую документацию (то есть в конструкцию изделия), так и в разработанные технологические процессы.

5. Освоение производства. На данном этапе предприятие должно выйти на намеченные объемы выпуска изделия, стабилизировать качество продукции и добиться заданной трудоемкости на всех стадиях производства. Здесь может понадобиться освоение дополнительных производственных мощностей, совершенствование технологических процессов, повышение численности и квалификации персонала.

Этапы создания нового изделия являются элементами Жизненного Цикла Изделия (ЖЦИ), который охватывает все стадии жизни изделия - от изучения рынка перед проектированием до утилизации изделия после использования.

1.2 Функции и проблемы технологической подготовки производства

Обеспечение технологичности конструкции изделия. Эта задача должна решаться специалистами служб ТПП в тесном контакте с конструкторами изделия. В результате нужно добиться максимально возможного упрощения процессов изготовления деталей изделия и процессов его сборки. При окончательном определении конструкции нужно представлять, какая оснастка понадобится для изготовления той или иной детали, и стараться упростить оснастку за счет допустимых изменений в конструкции.

Разумеется, упрощения конструкции не должны приводить к ухудшению качества или эксплуатационных характеристик изделия. Поэтому обеспечение технологичности во многих случаях является сложной творческой задачей, требующей оптимального учета многих технических и экономических факторов.

Технологичности конструкции изделия способствуют также унификация и стандартизация. Они дают возможность заимствования или приобретения готовых деталей и узлов изделия.

Проектирование технологических процессов. Современное производство использует самый широкий спектр технологий при изготовлении деталей изделий. Это как традиционные технологии (обработка материалов резанием, штамповка, ковка, прокатка и др.), так и ряд новых (лазерная и плазменная резка, высокоскоростное фрезерование, электроэрозийные методы обработки и др.).

Применение той или иной технологии в каждом конкретном случае должно быть представлено в виде технологического процесса (ТП). Стандартом ГОСТ 3.1201-85 устанавливается классификация видов ТП по методу выполнения - обработка резанием (механообработка), обработка давлением, литье металлов и сплавов, сварка, сборка и др. Технологический процесс определяет последовательность выполняемых действий при обработке или сборке, вид выбранной заготовки или материала, используемое оборудование и инструмент, технологические режимы (для обработки резанием это величина подачи, частота вращения шпинделя и величины снимаемых припусков; для литья -температурный режим, время выдержки и т. д.). ТП сборки описывают последовательность действий при сборке как механических узлов изделия.

При неавтоматизированной подготовке производства, технологические процессы разрабатываются непосредственно в виде комплектов технологической документации. При использовании автоматизированных систем ТПП, создаваемые описания технологических процессов размещаются в компьютерной базе данных, а соответствующая документация является лишь отображением внутреннего представления ТП во внешнюю сферу. Хранящиеся в базе данных ТП являются основным источником информации для решения задач автоматизированного управления технологической подготовкой производства. При этом разработка ТП выполняется с помощью специальных систем автоматизированного проектирования ТП (САПР ТП).

Проектирование и изготовление средств технологического оснащения (СТО). В условиях отсутствия автоматизации, длительные сроки проектирования и изготовления СТО являются одним из основных факторов, сдерживающих производительность ТПП. Особенно это относится к сложной формообразующей оснастке и инструменту.

Еще одна важная задача ТПП - управление процессами ТПП. Автоматизация управления процессами ТПП позволяет обеспечить эффективное комплексное решение всех задач подготовки производства.

Работы по технологической подготовке производства выполняются соответствующими подразделениями и службами предприятия. Как правило, наибольший объем работ и общее управление процессами ТПП возлагаются на Отдел Главного технолога (ОГТ), структура которого может выглядеть так, как показано на рис. 1.

Практически все ведущие предприятия машиностроения видят решение большинства проблем ТПП во внедрении компьютерных технологий, создании автоматизированных систем ТПП (АСТПП). На многих из них существенно повышен уровень комплексного решения проектных задач. Информация о спроектированном изделии принимается в электронном виде и является исходными данными для развертывания процессов ТПП. Компьютеризировано решение комплекса задач по проектированию и изготовлению оснастки, выполняется компьютерное моделирование технологических процессов литья, штамповки, обработки на станках с ЧПУ и др. Некоторые предприятия вплотную подошли к решению задачи автоматизации управления процессами ТПП, то есть к построению АСТПП предприятия.

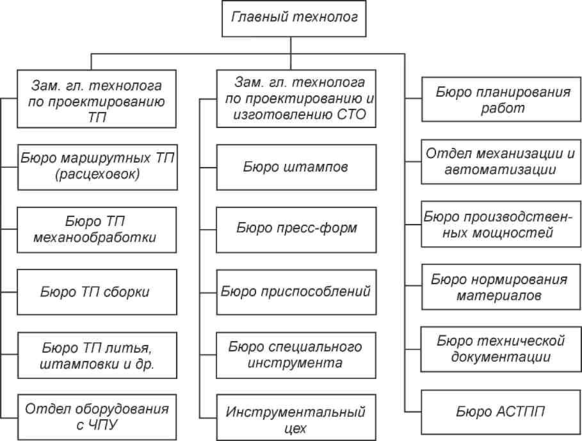

Рис. 1. Структура отдела главного технолога (ОГТ)

1.3 Принципы построения АСТПП

В нашей стране АСТПП начали создаваться еще в 60-х годах двадцатого века. В разработке теоретических основ построения АСТПП и достижении практических результатов большая роль принадлежит нашим ученым: С. П. Митрофанову, В. И. Аверченкову, Г. К. Горанскому, Н. М. Капустину, Д. Д. Куликову, В. В. Павлову, Б. С. Падуну, В. Д. Цветкову и многим другим. Однако, та вычислительная база, на которой строились АСТПП до начала 90-х годов, резко отличалась от привычных для нас сегодня персональных компьютеров и рабочих станций. Это были большие (по габаритам) электронно-вычислительные машины, занимавшие целые залы, с очень малым по сегодняшним меркам быстродействием и небольшими объемами оперативной и внешней памяти, практически не дающие возможности работы в интерактивном графическом режиме и т. д.

С появлением широкодоступных персональных компьютеров и рабочих станций стали возможными: обеспечение каждого пользователя индивидуальным автоматизированным рабочим местом; организация вычислительных сетей; работа в интерактивном графическом режиме; электронный обмен данными; организация единых централизованных и распределенных баз данных; решение задач, требующих больших вычислительных ресурсов. Все эти возможности существенно повлияли на методы создания АСТПП, но, несмотря на это, многие основополагающие принципы построения АСТПП не потеряли своего значения. К ним относятся следующие принципы:

Принцип системного единства. Элементы АСТПП должны разрабатываться как части единого целого, где функционирование элементов подчинено общей цели. Кроме того, должна обеспечиваться интеграция АСТПП с автоматизированной системой управления производством (АСУП).

Принцип декомпозиции. Разделение АСТПП на составляющие (подсистемы) должно быть выполнено по наиболее слабым организационным и информационным связям. Правильная декомпозиция уменьшает сложность системы и облегчает условия ее эксплуатации.

Принцип модульности. Все компоненты АСТПП должны представлять собой логически независимые модули, которые могут использоваться как в автономном, так и в комплексном режиме.

Принцип совместимости. Все компоненты АСТПП должны обеспечивать возможность их совместного функционирования. Это требует их организационной, информационной и программной совместимости.

Принцип открытости. На этапе создания АСТПП невозможно предусмотреть все нюансы и перспективы дальнейшего развития производства. Поэтому АСТПП должна быть открыта для модернизации и включения в нее новых решений.

Принцип стандартизации. В АСТПП должно быть использовано максимальное число унифицированных, типовых и стандартных решений. Это уменьшает затраты на создание АСТПП, повышает надежность ее функционирования.

Принцип эргономичности. Так как АСТПП является человеко-машинной системой, следует предусматривать удобство работы ее пользователей (правильное разделение функций, удобство и простоту интерфейсов, учет психологических факторов и др.).

Функции АСТПП. При работе АСТПП используются последние научно-технические достижения в области методов и средств технологической подготовки производства, а также в области организации производства. Следует различать целевые и собственные функции АСТПП (рис. 2). Целевые функции соответствуют тем задачам, для решения которых создается АСТПП, а собственные функции - это те задачи, которые должны решаться в АСТПП для обеспечения целевых функций.

В своей работе АСТПП осуществляет хранение и обработку информации об изделии на протяжении всего времени его жизненного цикла, а также обеспечивает управление этой информацией. К видам информации, используемой в АСТПП, относятся:
