Рис. 4.5. График зависимости укрывистости оттиска от температуры

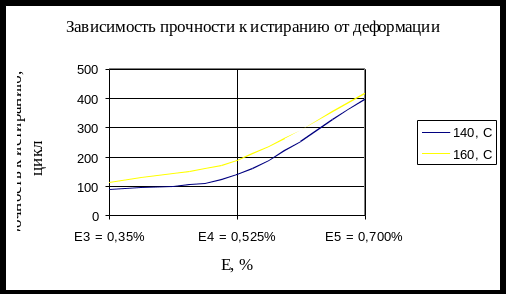

Рис. 4.6. График зависимости прочности к истиранию от деформации
Таблица 4.26. Дизайнерский картон SUGAR Lake Paper «Белое золото» 250 гр. и фольга KURZ Colorit V 963 (красная)
| Е1 = 0%, Н = 0 мкм | |||||||||
| t C | Чёткость тиснения, балл | Укрывистость, балл | |||||||
| 1 | 2 | 3 | Ср. | 1 | 2 | 3 | Ср. | ||
| 100 | 0,25 | 0,25 | 0,50 | 0,3 | 1,0 | 1,4 | 1,5 | 1,3 | |
| 110 | 0,25 | 0,25 | 0,25 | 0,3 | 1,5 | 1,6 | 1,6 | 1,6 | |
| 120 | 0,50 | 0,00 | 0,25 | 0,3 | 1,7 | 1,7 | 1,6 | 1,7 | |
| 130 | 0,25 | 0,00 | 0,00 | 0,1 | 1,8 | 2,0 | 1,7 | 1,8 | |
| 140 | 0,00 | 0,00 | 0,00 | 0,0 | 1,7 | 2,0 | 1,7 | 1,8 | |
Таблица 4.27
| Е3 = 0,37%, Н = 5,83 мкм | ||||||||||
| t C | Чёткость тиснения, балл | Укрывистость, балл | Прочность к истиранию, цикл | |||||||
| 1 | 2 | Ср. | 1 | 2 | Ср. | 1 | 2 | Ср. | ||
| 100 | 1,00 | 0,75 | 0,88 | 5,0 | 6,5 | 5,8 | ||||
| 110 | 1,75 | 0,75 | 1,25 | 4,8 | 11,0 | 7,9 | ||||
| 120 | 0,50 | 0,75 | 0,63 | 7,6 | 10,3 | 9,0 | ||||
| 130 | 0,25 | 0,75 | 0,50 | 11,4 | 11,7 | 11,6 | 253 | 258 | 255,5 | |
| 140 | 0,50 | 0,25 | 0,38 | 11,9 | 12,0 | 12,0 | 287 | 290 | 288,5 | |
Таблица 4.28
| Е4 = 0,555%, Н = 8,75 мкм | ||||||||||
| t C | Чёткость тиснения, балл | Укрывистость, балл | Прочность к истиранию, цикл | |||||||
| 1 | 2 | Ср. | 1 | 2 | Ср. | 1 | 2 | Ср. | ||
| 100 | 1,25 | 0,75 | 1,00 | 15,0 | 15,6 | 15,3 | ||||
| 110 | 1,50 | 2,00 | 1,75 | 15,7 | 17,4 | 16,6 | ||||
| 120 | 1,50 | 2,00 | 1,75 | 16,0 | 17,2 | 16,6 | ||||
| 130 | 0,50 | 1,50 | 1,00 | 21,2 | 27,3 | 24,3 | 334 | 331 | 332,5 | |
| 140 | 1,00 | 0,75 | 0,88 | 27,8 | 31,8 | 29,8 | 381 | 375 | 378,0 | |
Таблица 4.29
| Е5 = 0,740%, Н = 11,66 мкм | ||||||||||
| t C | Чёткость тиснения, балл | Укрывистость, балл | Прочность к истиранию, цикл | |||||||
| 1 | 2 | Ср. | 1 | 2 | Ср. | 1 | 2 | Ср. | ||
| 100 | 3,00 | 2,75 | 2,88 | 49,4 | 48,7 | 49,1 | 618 | 627 | 622,5 | |
| 110 | 2,00 | 1,25 | 1,63 | 81 | 78,9 | 80,0 | 654 | 651 | 652,5 | |
| 120 | 0,00 | 0,00 | 0,00 | 91,2 | 88,5 | 89,9 | 623 | 634 | 628,0 | |
| 130 | 2,75 | 2,75 | 2,75 | 73,4 | 73,8 | 73,6 | 677 | 664 | 676,5 | |
| 140 | 0,00 | 0,00 | 0,00 | 94,8 | 91,3 | 93,1 | 682 | 666 | 674,0 | |

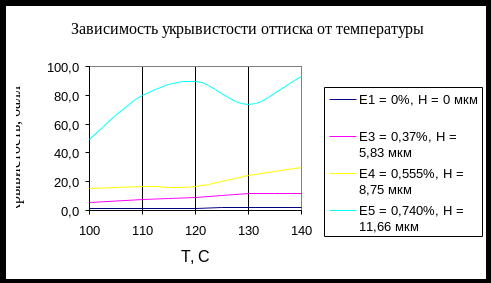

Рис. 4.7. График зависимости укрывистости оттиска от температуры

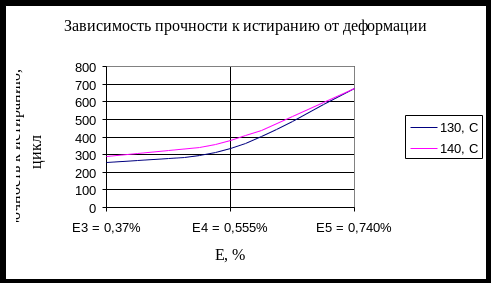

Рис. 4.8. График зависимости прочности к истиранию от деформации
Таблица 4.30. Дизайнерский картон РЕГЕНТ Маджестик «Бронза» (двухсторонний) 250 гр. и фольга Crown Roll Leaf Inc BU-84 (голографическая)
| Е1 = 0%, Н = 0 мкм | |||||||||
| t C | Чёткость тиснения, балл | Укрывистость, балл | |||||||
| 1 | 2 | 3 | Ср. | 1 | 2 | 3 | Ср. | ||
| 100 | 0,50 | 0,25 | 0,25 | 0,33 | 0,3 | 0,6 | 0,8 | 0,6 | |
| 120 | 0,25 | 0,25 | 0,25 | 0,25 | 0,9 | 1,0 | 1,1 | 1,0 | |
| 140 | 0,25 | 0,75 | 0,25 | 0,42 | 1,7 | 1,5 | 2,0 | 1,7 | |
| 160 | 0,00 | 0,00 | 0,00 | 0,00 | 4,6 | 4,2 | 4,0 | 4,3 | |
| 180 | 0,25 | 0,00 | 0,00 | 0,08 | 3,8 | 3,5 | 4,0 | 3,8 | |
Таблица 4.31
| Е5 = 0,800%, Н = 12,85 мкм | |||||||||
| t C | Чёткость тиснения, балл | Укрывистость, балл | Прочность к истиранию, цикл | ||||||
| 1 | 2 | Ср. | 1 | 2 | Ср. | 1 | 2 | Ср. | |
| 95 | 1,25 | 1,75 | 1,50 | 49,3 | 49,9 | 49,6 | 363 | 370 | 366,5 |
| 100 | 2,00 | 1,50 | 1,75 | 63,2 | 61,0 | 62,1 | 381 | 398 | 389,5 |
| 105 | 1,75 | 1,00 | 1,38 | 54,2 | 51,7 | 53,0 | 321 | 295 | 308,0 |
| 110 | 1,00 | 1,25 | 1,13 | 73,4 | 77,2 | 75,3 | 280 | 283 | 281,5 |
| 115 | 2,00 | 1,25 | 1,63 | 89,6 | 78,7 | 84,2 | 276 | 281 | 278,5 |

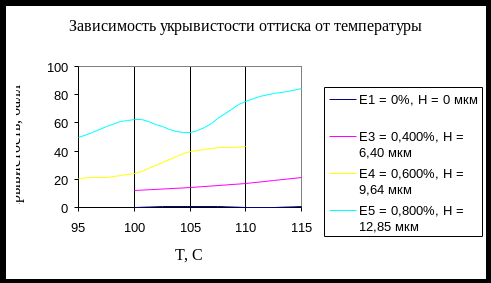

Рис. 4.13. График зависимости укрывистости оттиска от температуры
